Сипаттама

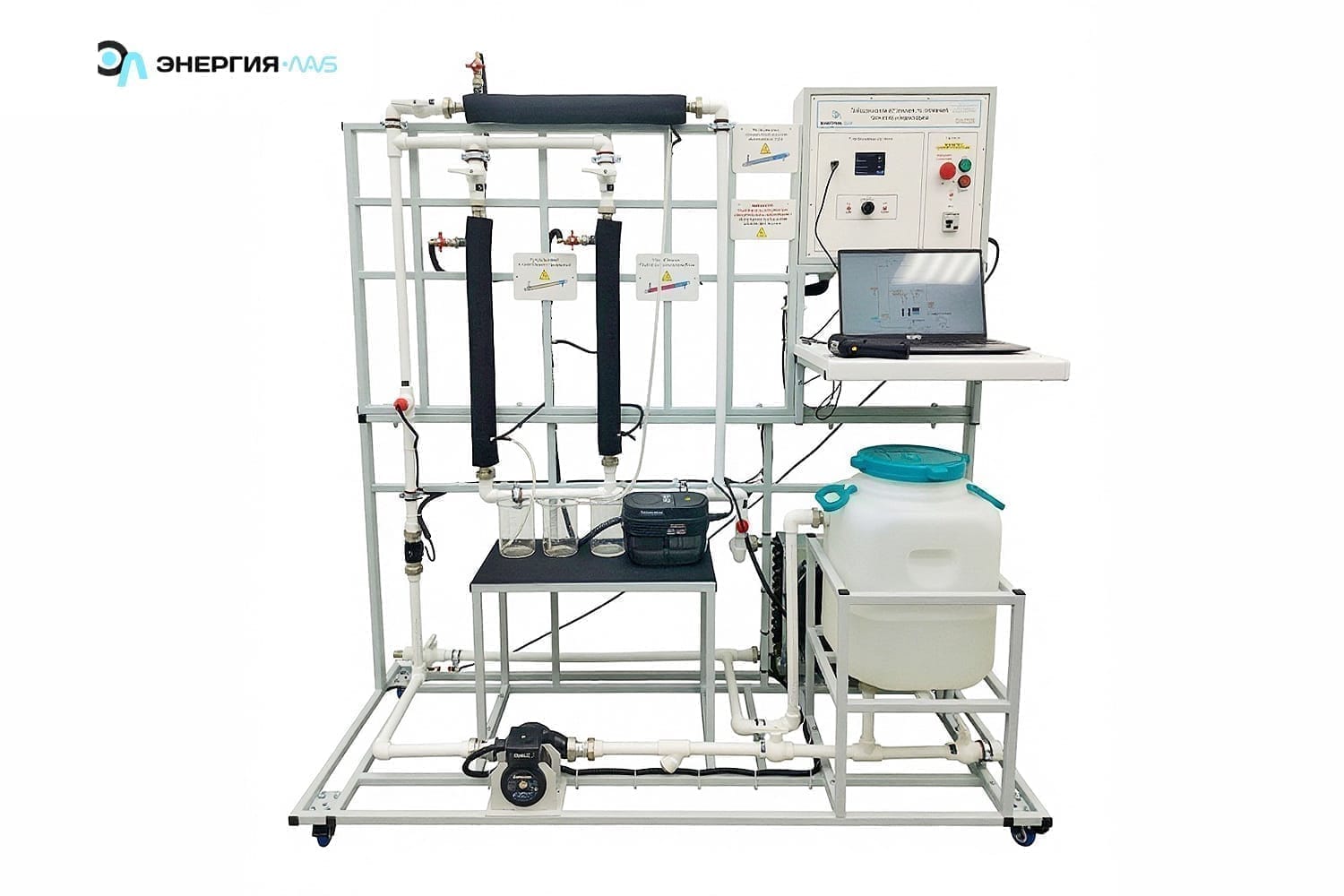

Конденсация процесін зерттеуге арналған зертханалық қондырғы әртүрлі типтегі жылу алмастырғыштардағы бу конденсациясын зерттеу бойынша зертханалық және практикалық жаттығуларды орындауға арналған.
Орнату ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жиналады. Рамалық негізге гидравликалық жүйе орнатылып, басқару блогы орнатылған.
Қондырғы жылу алмастырғыш-конденсатордан (үш модуль), буландырғыштан (бу генераторы) және конденсатты өлшегіштен тұрады. Бу генераторы электр жылытқышымен жабдықталған, оның жылу қуаты бу генераторының басқару пультінен реттеледі.
Бу генераторынан шыққан бу жылу алмастырғышқа түседі, онда құбырдың ішкі бетінде конденсацияланады. Су буының конденсаты өлшеуіш ыдысқа түседі. Салқындатқыш су құбыр аралық кеңістікте қозғалады, оның ағыны сорғы жылдамдығымен реттеледі және ағын датчигі арқылы басқарылады. Материал ағындарының температурасы басқару блогына қосылған температура сенсорлары арқылы өлшенеді.
Зертханалық жұмыс үшін стендте баспайтын болаттан жасалған үш модуль бар:
— ішкі диаметрі бар бір тегіс құбыр;
— қанатты (гофрленген) құбыр;
— бес құбырдан тұратын байлам.
Барлық құбырлар жылу алмастырғыш құбырға (суық су үшін) орналастырылған.
Датчик көрсеткіштері мен жетекті басқару интерфейсі түсті СКД дисплейде кесте түрінде көрсетіледі.
ДК-ге қосылған кезде өлшеу жүйесі ELAB бағдарламалық пакетінің басқаруымен жұмыс істейді. Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
