Сипаттама

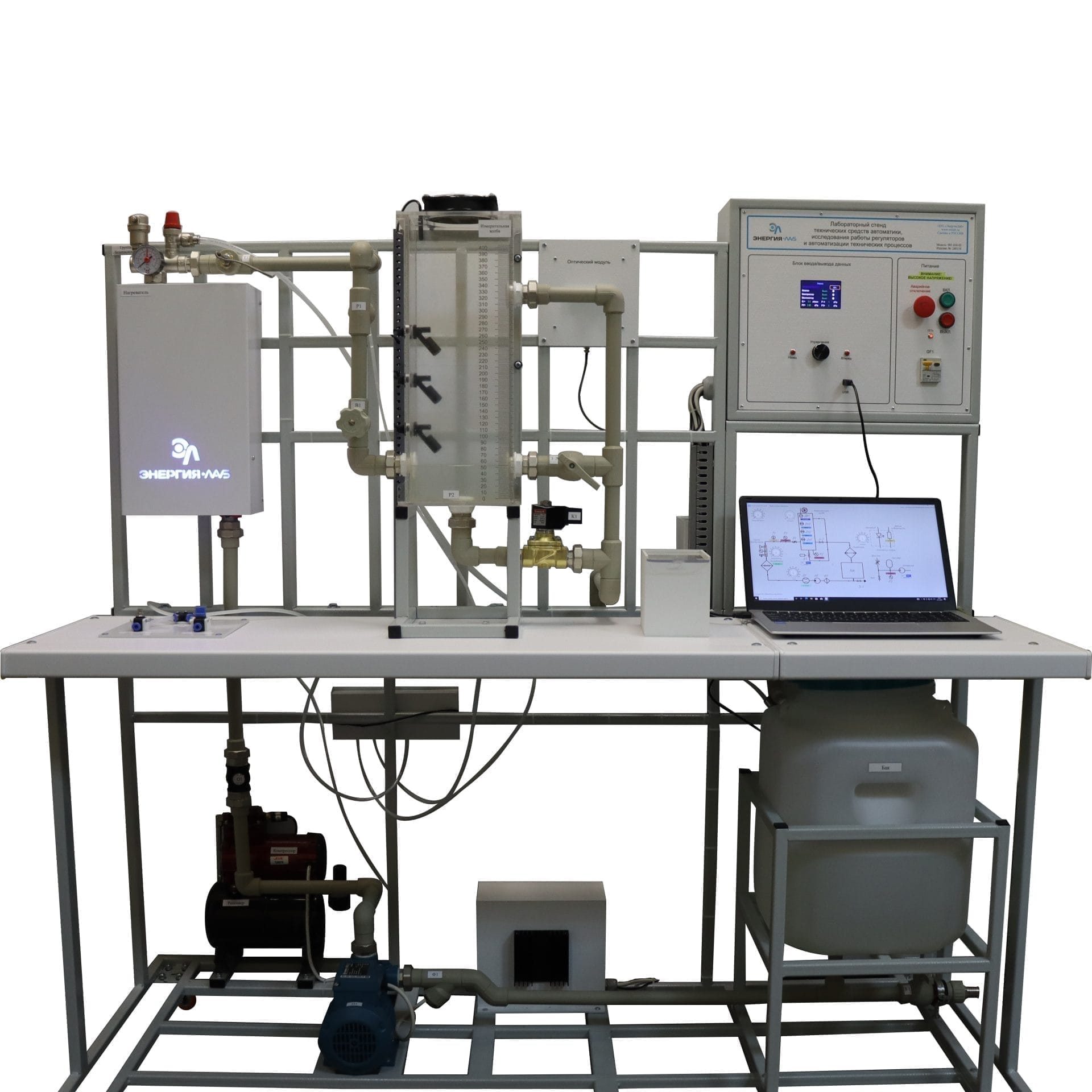

Зертханалық стенд техникалық автоматтандыру құралдарын зерттеуге, реттегіштердің жұмысын зерттеуге және техникалық процестерді автоматтандыруға арналған.
Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне орнатылған.
Гидравликалық және пневматикалық жүйе жақтау негізіне орнатылып, басқару блогы орнатылған.
Стендтің гидравликалық жүйесі полипропилен құбырынан жасалған және суды дайындау және беру жүйесінен және бақылау мен бақылауға арналған өлшеу датчиктерінің жүйесінен тұрады.
Суды дайындау және беру жүйесі технологиялық резервуардан, орталықтан тепкіш сорғыдан, ағынды қыздырғыштан, өлшеуіш колбадан, электромагниттік клапаннан, салқындатқыштан және демпферден тұрады.
Өлшеу сенсорының жүйесіне мыналар кіреді:
— температура датчигі — ХК термопары;
— интегралды қысым датчигі;
— гидростатикалық деңгей датчигі
— үш дискретті қалқымалы деңгей датчигі;
— ылғалдылық сенсоры;
— ағын датчигі.
Қалыңдығы 6 мм плексигласстан жасалған өлшеуіш колба. Өлшеу колбасы өлшеуіш шкаласымен жабдықталған.
Өлшеу колбасына су жиілікпен басқарылатын ортадан тепкіш сорғы арқылы 40 литрлік технологиялық резервуардан беріледі. Сорғы басқару блогынан басқарылады (қосу және өнімділік).
Өлшеу колбасының үстінде ылғалдылық сенсорлары мен желдеткіш бар, олар басқару блогына қосылған.
Бүйірлік панельдегі өлшеу колбасында басқару блогына қосылған 3 дискретті қалтқы деңгейінің датчигі орнатылған.
Басқару блогына қосылған өлшеуіш колбаның түбіне тензорезистивті мембраналық қысым датчигі орнатылған.
Деңгей датчиктерінің диапазонында деңгейдің сақталуын бақылау үшін электромагниттік клапан орнатылған.
Деңгейді өлшеу дискретті қалтқы датчиктерімен қолдау көрсетілетін жоғарғыдан төменгі сигналдық деңгейлерге дейін жүргізіледі.
Стендтің пневматикалық жүйесіне мыналар кіреді:
— компрессор;
— қысымды төмендету клапаны (компрессорға орнатылған);
— қабылдағыш (компрессорға орнатылған);
— қысым датчигі;
— дроссель;
— түртіңіз.
Компрессор басқару блогынан қосылады.
Жарық сенсорының сынақ модулі ABC пластиктен жасалған және мыналарды қамтиды:
— LED;
— жарық сенсоры;
— жарықдиодты көлеңкелеуге арналған алынбалы панель.
Модуль басқару блогына қосылған.
