Сипаттама

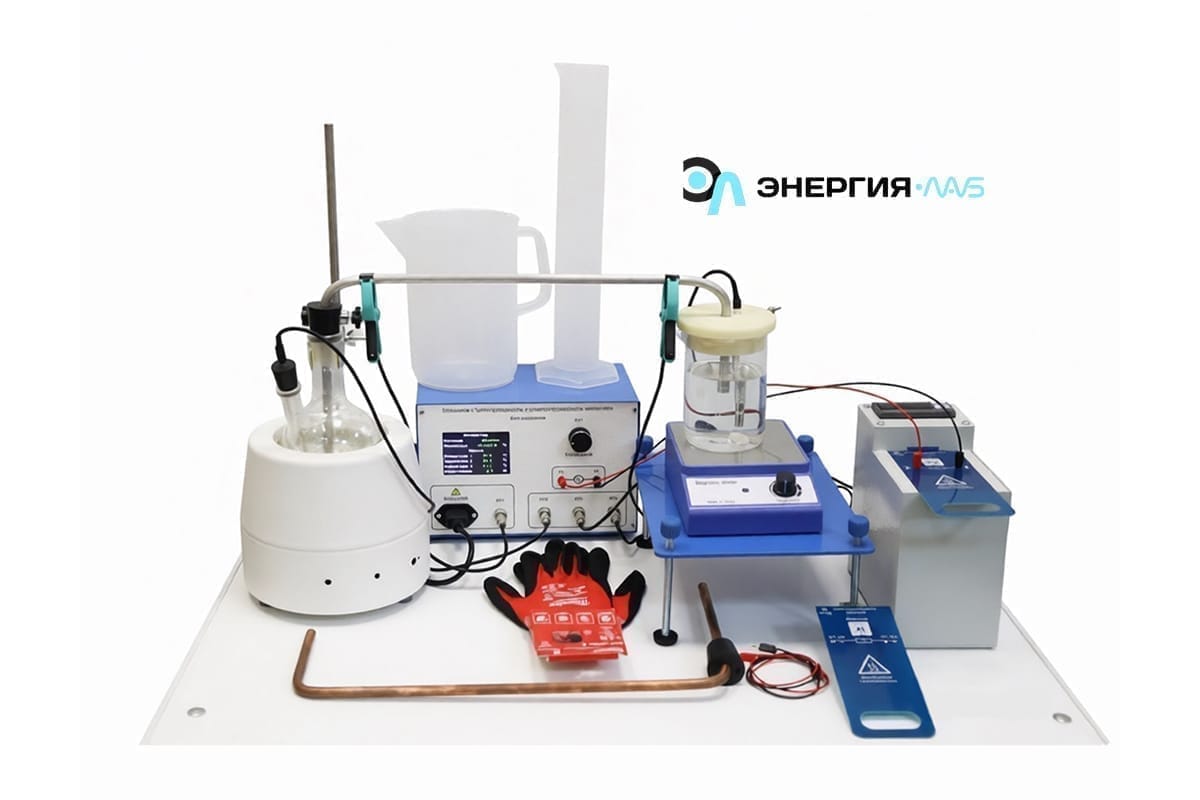

«Металдардың жылу өткізгіштігі және электр өткізгіштігі» зертханалық қондырғысы металдардың жылу өткізгіштік және электр өткізгіштік коэффициентін эксперименттік әдіспен зерттеу және анықтау бойынша зертханалық жұмыстарды орындауға арналған.
Зертханалық қондырғы екі модульден және басқару блогынан тұратын үстел үсті конструкциясы болып табылады:
— металдардың жылу өткізгіштігін зерттеуге арналған модуль;
— металдардың электр өткізгіштігін зерттеуге арналған модуль.
Металдардың жылу өткізгіштігін зерттеуге арналған модуль.
Зерттелетін материал ретінде калориметрлердің қақпақтарында саңылауларға орнатылған диаметрі 10 мм және ұзындығы 400 мм мыс немесе алюминийден жасалған металл өзекше қолданылады.
Таяқшаның сол жақ ұшы калориметрге — жылыту мантиясына салынған, онда ыстық су орналасқан. Колба кронштейнмен ұсталады. Калориметрдегі судың температурасы басқару блогынан орнатылады (қойылады). Температураны өлшеу колбаға орнатылған және басқару блогына қосылған температура датчигі арқылы жүзеге асырылады.
Таяқшаның оң жақ шеті суық суы бар калориметрге түсірілген. Температураны өлшеу калориметрде орнатылған және басқару блогына қосылған температура сенсорымен жүзеге асырылады. Суық суы бар калориметр магнитті араластырғышқа орнатылған, ол калориметрдің көлемінде бірдей температураны қамтамасыз етеді.
Штанганың әртүрлі нүктелеріндегі температураны өлшеу үшін қысқыштар арқылы стерженьге қосылған және басқару блогына қосылған температуралық датчиктер қолданылады.
Бұл орналасу тәжірибе кезінде таяқшаның ұштарында тұрақты температураны ұстап тұруға мүмкіндік береді.
Металдардың электр өткізгіштігін зерттеуге арналған модуль.
Сыналатын материал — өлшеу тақтасында орнатылған сым орамы:
— диаметрі 0,37 мм және ұзындығы 15,95 м мыс сым;
— диаметрі 0,4 мм және ұзындығы 15,99 м алюминий сым.
Өлшеу тақтасы ұнтақ бояумен қапталған металлдан жасалған зертханалық пешке орнатылады. Жылыту зертханалық пеште орнатылған LILYTECH ZL-6210A термостатымен басқарылады.
Сыналатын материалдың кедергісін өлшеу үшін өлшеу тақтасына қосқыштар орнатылады, олар сым арқылы басқару блогына қосылады.
