Сипаттама

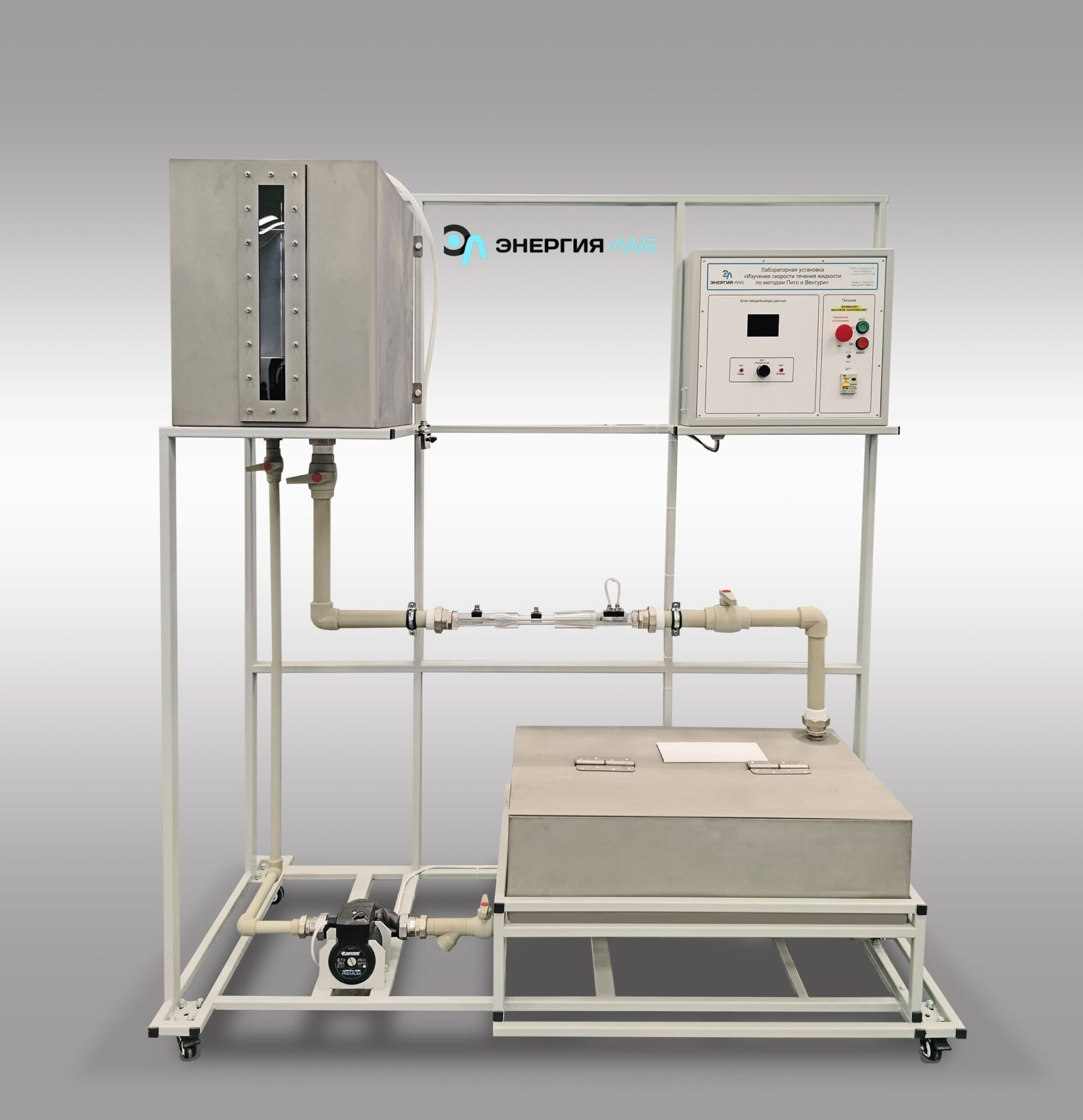

Зертханалық қондырғы Питот және Вентури әдісімен сұйықтық ағынының жылдамдығын өлшеу принциптерін зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.
Орнату рамалық құрылым түрінде орындалады. Негіз — ұнтақ бояумен қапталған прокаттан жасалған дәнекерленген жақтау. Рама гидравликалық жүйе мен басқару блогын орналастырады.
Басқару блогы қалыңдығы 4 мм ABS пластикалық алдыңғы панельдері бар ұнтақпен қапталған болаттан жасалған.
Гидравликалық жүйе — әртүрлі диаметрлі құбырлар арқылы қозғалатын сұйықтықтың әрекетін зерттеуге мүмкіндік беретін функционалдық элементтер жүйесі. Орнатудың орталық элементі қысымды өлшейтін 4 сыммен және біріктірілген питот түтігімен жабдықталған Бернулли түтігі болып табылады. Сандық қысым датчиктерін пайдаланған кезде қысым көрсеткіштері пьезометр тақтасында немесе басқару блогының СКД дисплейінде көрсетіледі.
Қысымды резервуар түтіктегі сұйықтықтың тұрақты, квазибіркелкі ағынын қамтамасыз етеді (сорғыларды пайдаланған кездегідей күшті пульсацияларсыз). Ағынды басқару үшін өшіру клапандары бар. Технологиялық резервуардан қысымды резервуар циркуляциялық сорғы арқылы толтырылады.
