Сипаттама
Оқу стенді әртүрлі үлгідегі қысымды өлшейтін аспаптардың құрылымы мен жұмыс істеу принципін зерделеу, сондай-ақ олардың өлшеу қателіктерін анықтау бойынша зертханалық және практикалық сабақтарды өткізуге арналған.

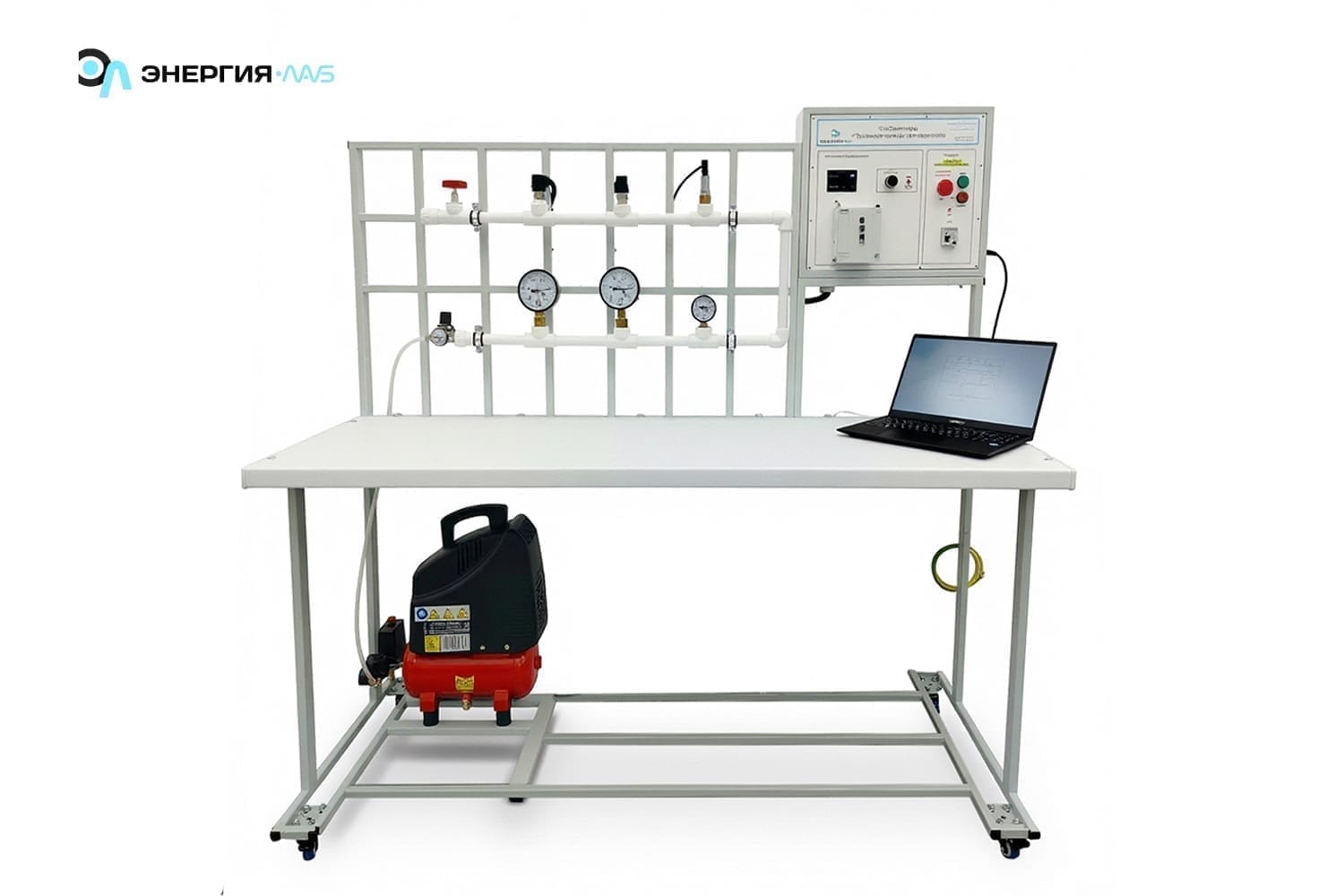

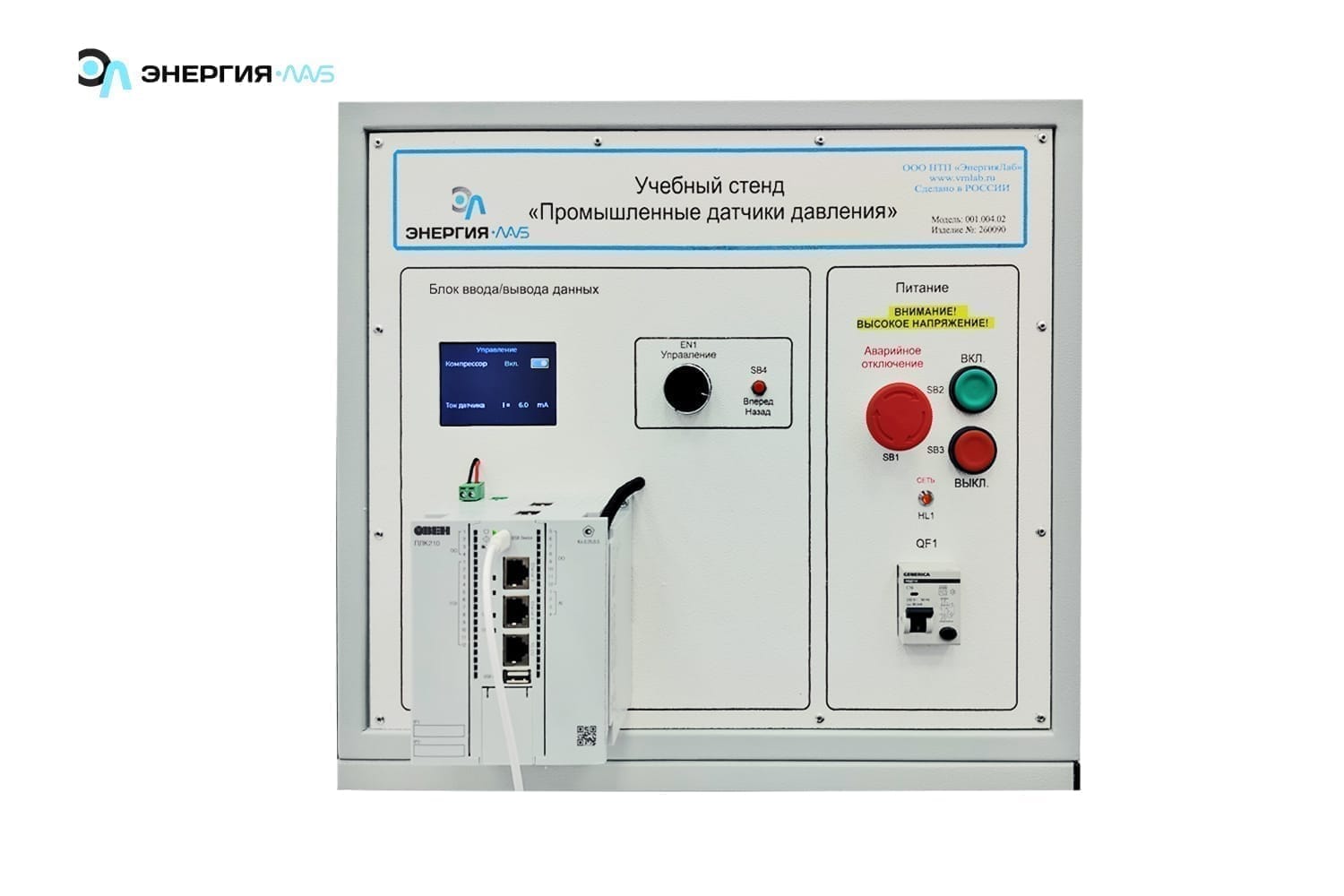

Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жинақталған. Стендті басқару блогы және пневматикалық жүйе жақтау негізіне орнатылған.

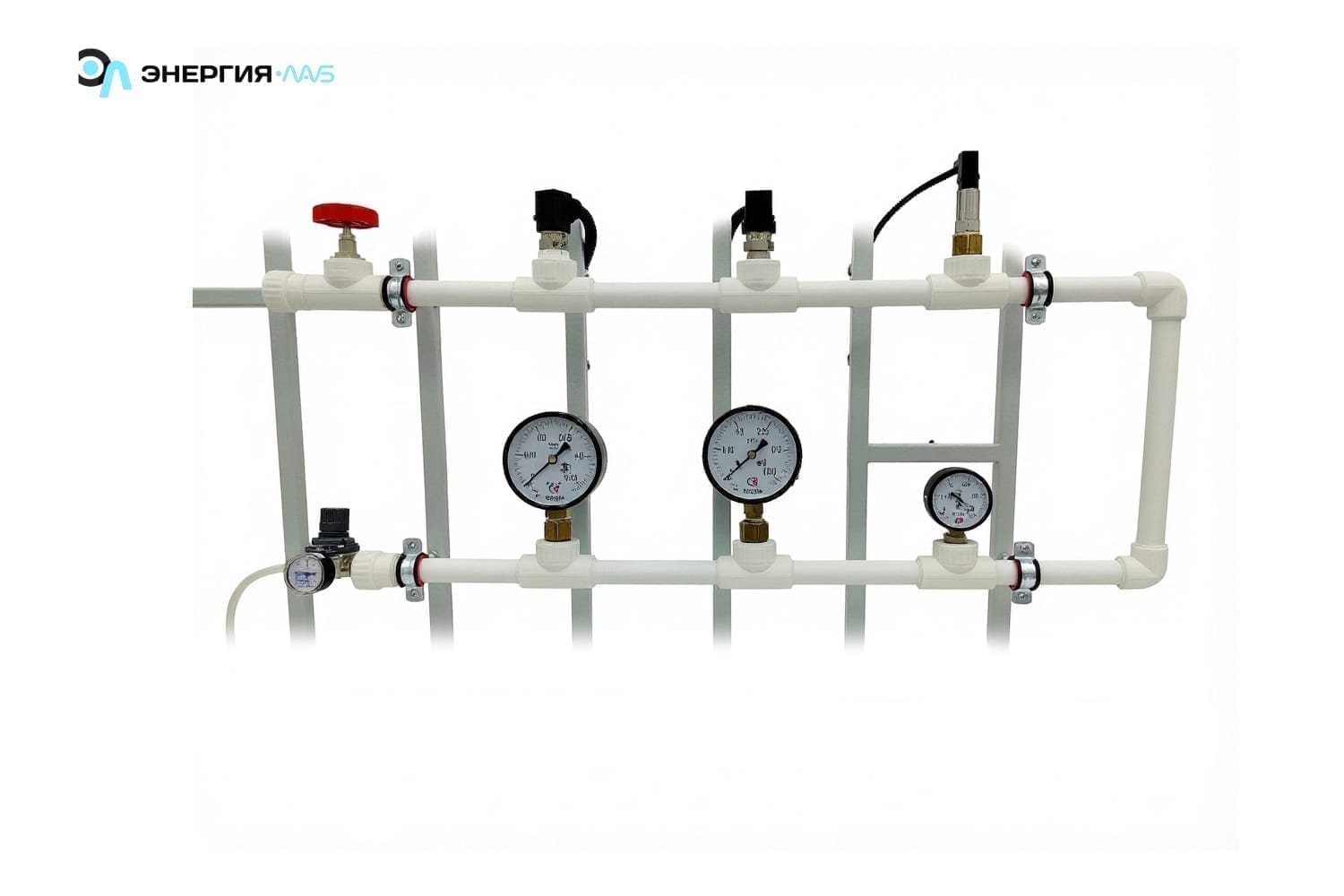

Стендтің пневматикалық жүйесі полипропилен құбырынан жасалған және ауа беру жүйесінен және әртүрлі әдістер мен аспаптарды қолданатын қысымды өлшеу жүйесінен тұрады.
Ауа беру жүйесі компрессордан, М-4 манометрі бар қысымды төмендететін клапаннан тұрады.
Қысымды өлшеу жүйесі мыналарды қамтиды:
— теру манометрі TM5 «Rosma», 0 –0,25 МПа, C1,0 (анықтама);
— манометр TM5 «Rosma», 0 –0,25 МПа, С1,5;
— теру манометрі TM3 «Rosma», 0 –0,25 МПа, С2,5;
— 4…20мА аналогтық шығыс сигналы бар артық қысымның мембраналық деформация датчигі, PLC-ге қосылған;
— 4…20мА аналогтық шығыс сигналы бар артық қысымның мембраналық деформация датчигі, PLC-ге қосылған;
— стендтің микропроцессорлық өлшеу жүйесіне қосылған 4…20 мА аналогтық шығыс сигналы бар артық қысымның мембраналық деформация датчигі.
ДК-ге қосылған кезде өлшеу жүйесі ELAB бағдарламалық пакетінің басқаруымен жұмыс істейді. Бағдарламалық жасақтама мәліметтерді графикалық түрде көрсетеді, сонымен қатар оларды кестелік және графикалық түрде әрі қарай өңдеу үшін сақтайды.
