Сипаттама
Діріл диагностикасы, теңгерімдеу, теңестіру және тірек тіректерін орнату бойынша жұмыстарды орындауға арналған оқу стенді орта кәсіптік білім берудің (орта кәсіптік білім беру), жоғары оқу орындарының (жоғары оқу орындарының) мамандандырылған ұйымдарына және өндірістік кәсіпорындарға пайдалану және жөндеу дағдыларын үйренуге арналған.

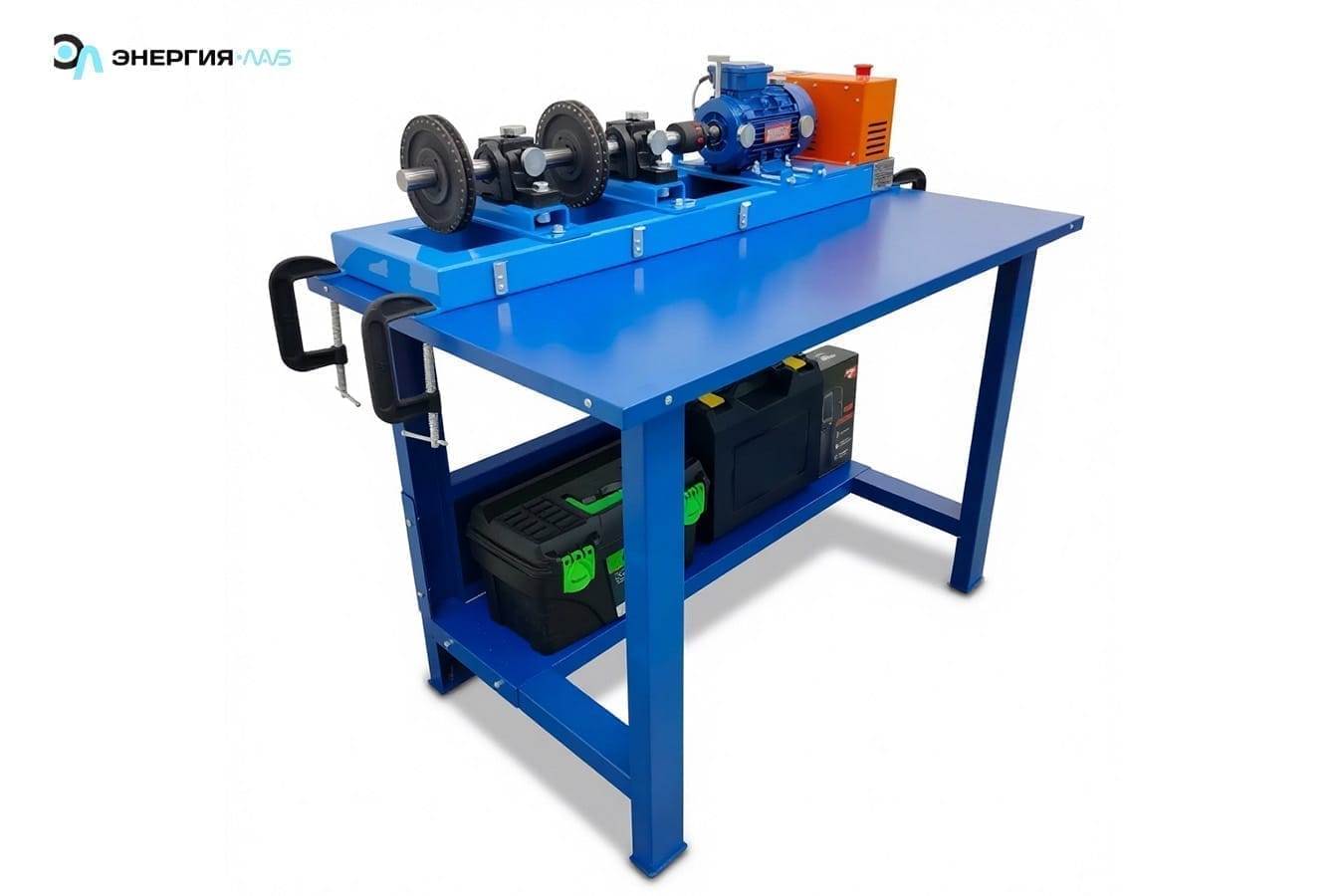

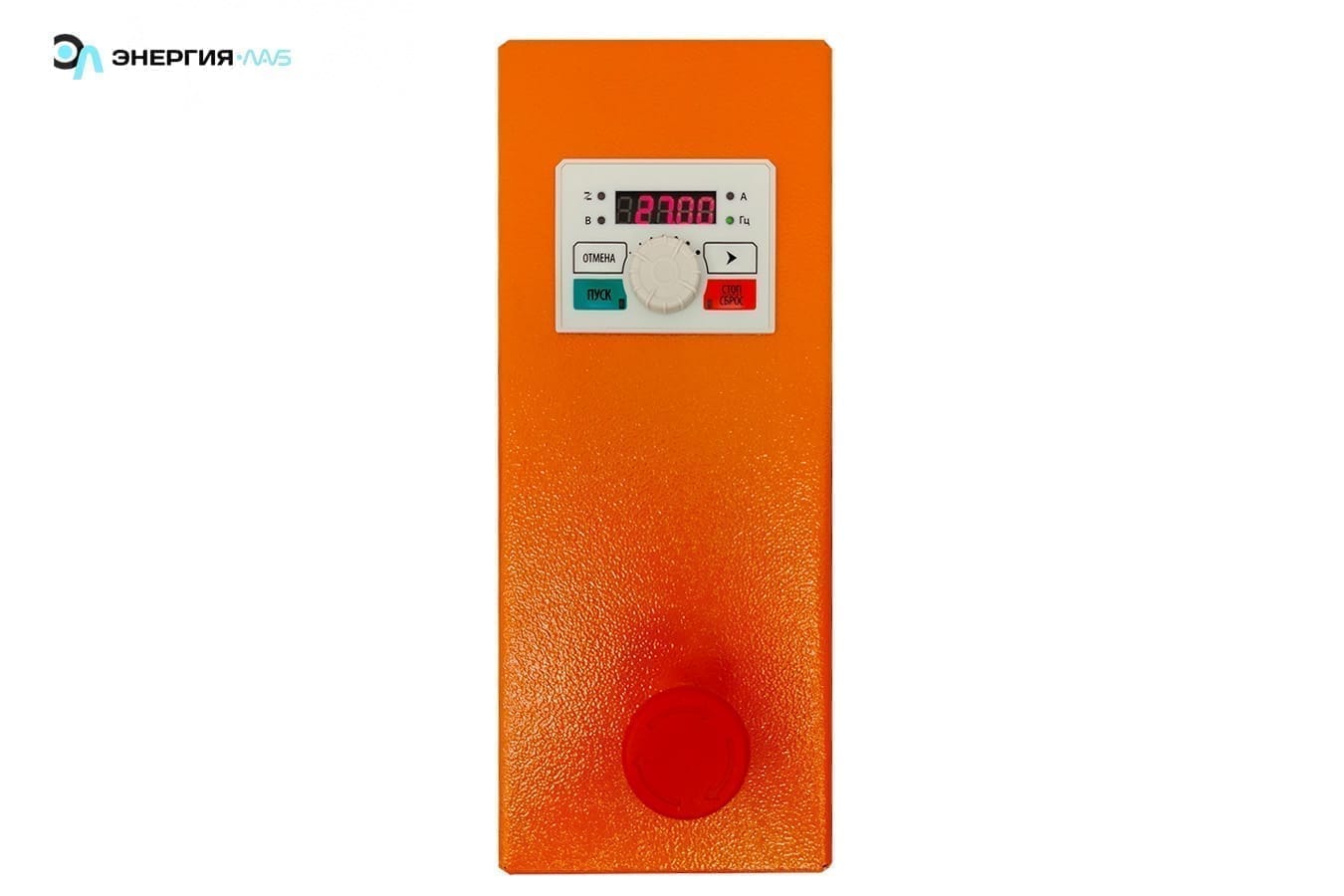

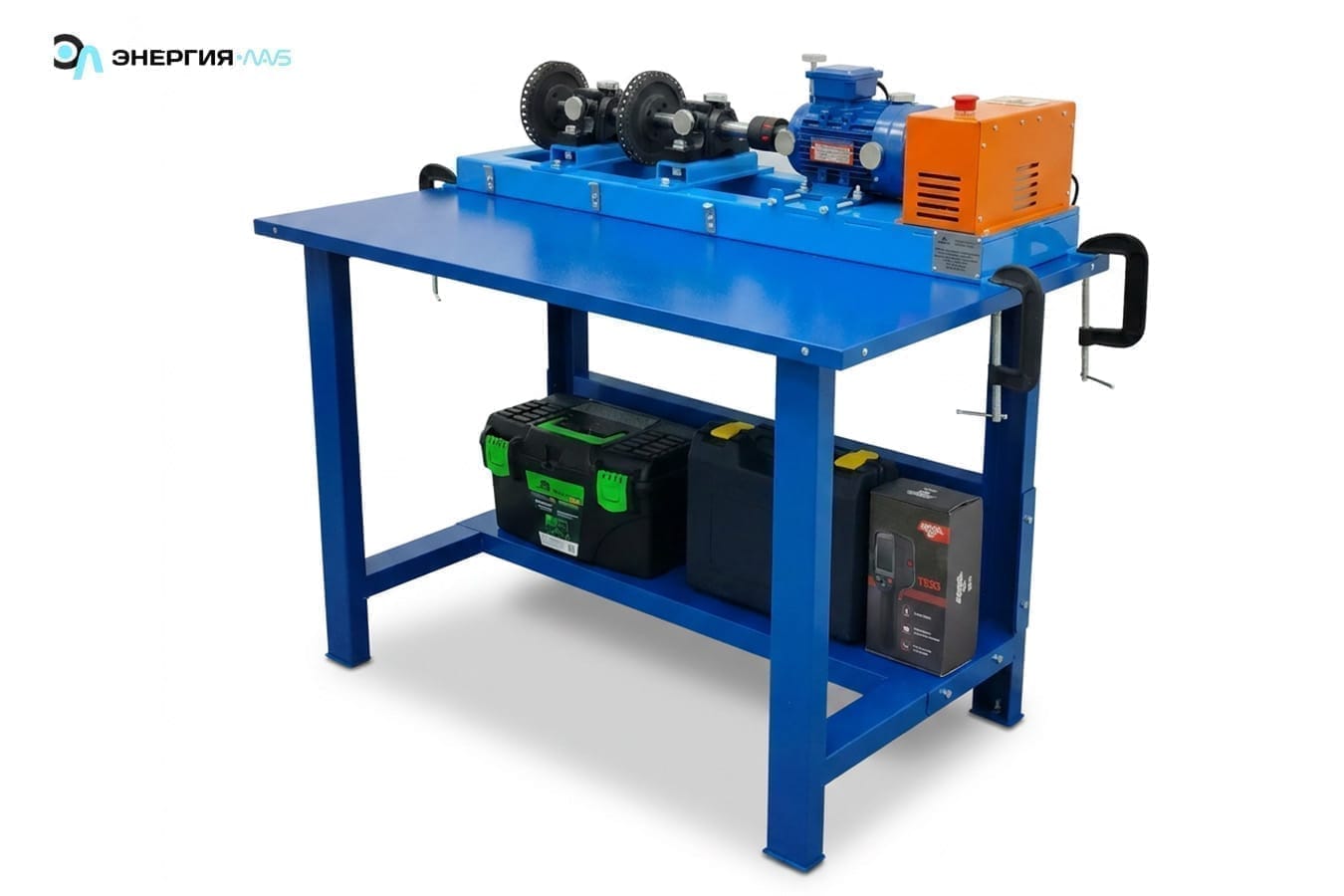

Жаттығу стенді дәнекерленген құрылымның металл үстеліне орнатылып, «шагрин» текстурасы бар ұнтақ бояумен қапталған, ол коррозияға төзімділік пен ұсақ сызаттардан қорғауды қамтамасыз етеді. Жаттығу стендінің негізгі элементтері үстелге бекітілген: қозғалтқыш, жиілікті түрлендіргіш, авариялық өшіру түймесі. Қуат қозғалтқышқа біліктің айналу жылдамдығын реттеуге мүмкіндік беретін жиілік реттегіші арқылы беріледі.
Диаметрі ø30мм болатын дәлдік біліктері екі бөлінген мойынтіректер корпусында орнатылған.
Диаметрі ø160±5мм жұмыс дөңгелегіне, M6 жіптері үшін саңылаулары бар түзету массасын орнату арқылы ротордың теңгерімсіздігін жасауға/жоюға болады.
Стандартты реттеу бұрандаларының көмегімен муфта қосылымының сәйкессіздігін жасауға/жоюға болады.
Теңгерімсіздікті жою үшін орталықтандыру пластиналарының жинағы қолданылады.
Зертханалық жұмыстарды қауіпсіз орындау үшін стендте мыналар орнатылады:
— құлпы бар электр қосқышының құлпы;

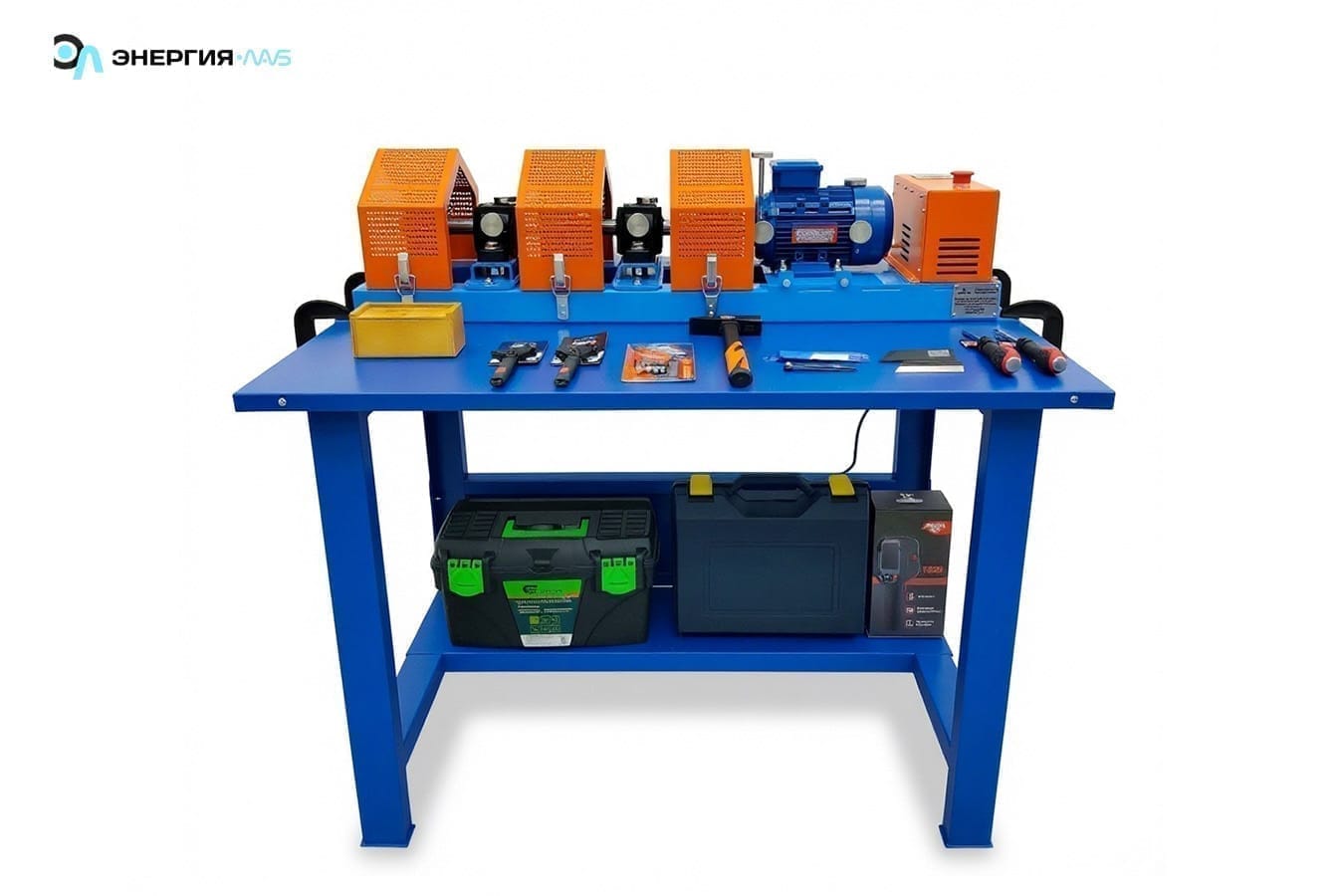

— Айналмалы элементтерге арналған жылдам босатылатын қорғаныс қақпақтары.
Діріл диагностикасын қамтамасыз етеді: діріл анализаторы, тепловизор камерасы, біліктерді туралауға арналған лазерлік жүйе.
