Сипаттама
Стенд предназначен для проведения на нем лабораторных работ в средних специальных и высших учебных заведениях для студентов обучающихся по курсу по курсу «Теплоснабжение», «Отопление и отопительные системы», «Теплотехнические измерения».
Стенд позволяет изучить устройство и принцип работы системы отопления в зданиях, определять тепловые характеристики котла и отопительных приборов.
Особенности стенда.
В системе стенда установлена защита от перегрева. Нагреватель невозможно включить если в системе нет расхода, также нагреватель отключается при достижении температуры в системе 70оС.
Вентиляторы, установленные под радиаторами отопления, включаются при достижении температуры 35оС, при температуре ниже 30оС они отключаются.
После заполнения системы водой, в лабораторных работах используется насос-1, насос-2 необходим для подпитки системы и создания давления в ней.

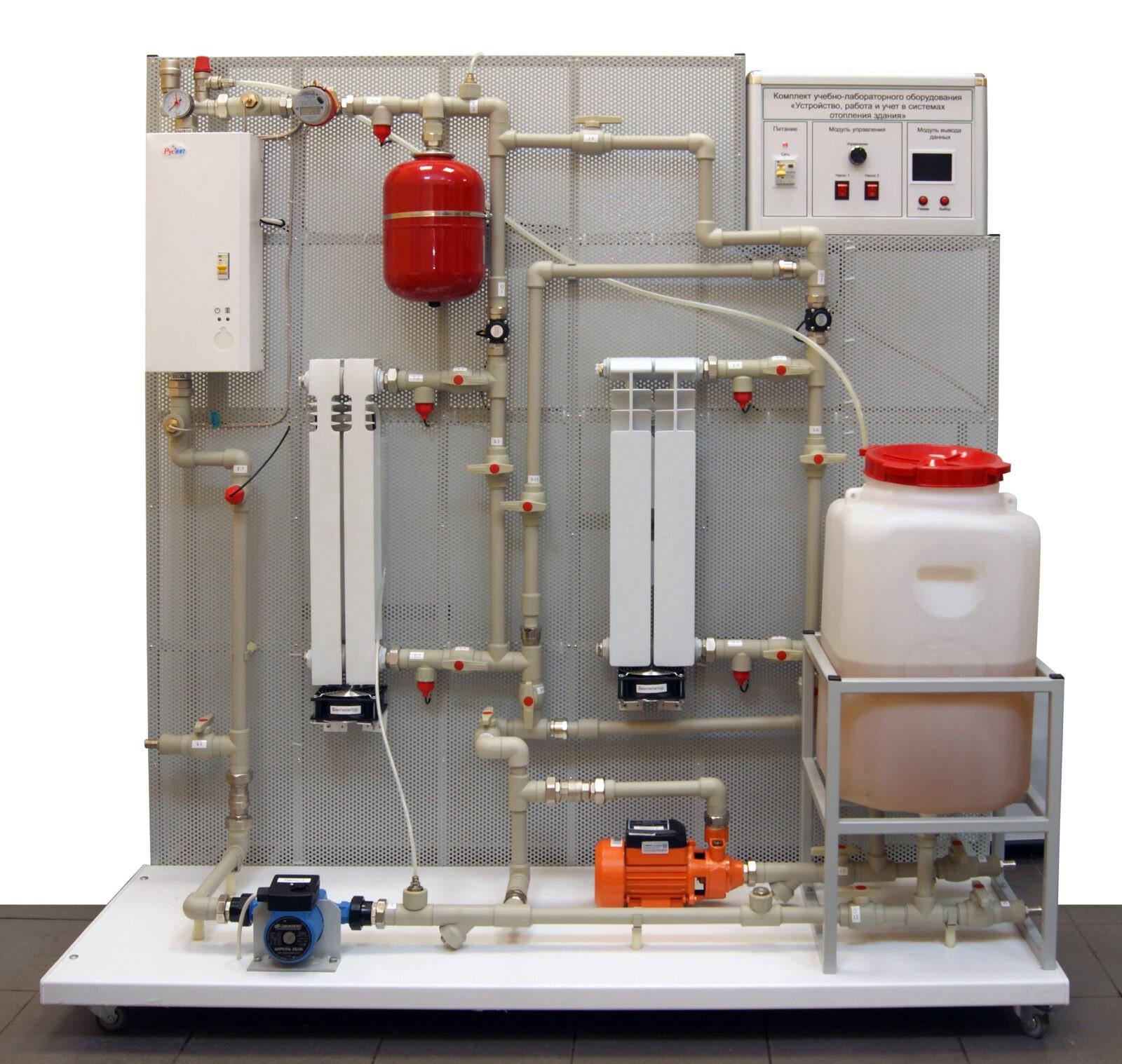

Стенд представляет собой рамное основание из стального профиля. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. В нижней части стенда смонтирован на подоконник.
На раме смонтирована гидравлическая система, состоящая из вспомогательных и исследуемых элементов, а также блок управления стендом.
Сипаттамалары
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
