Сипаттама

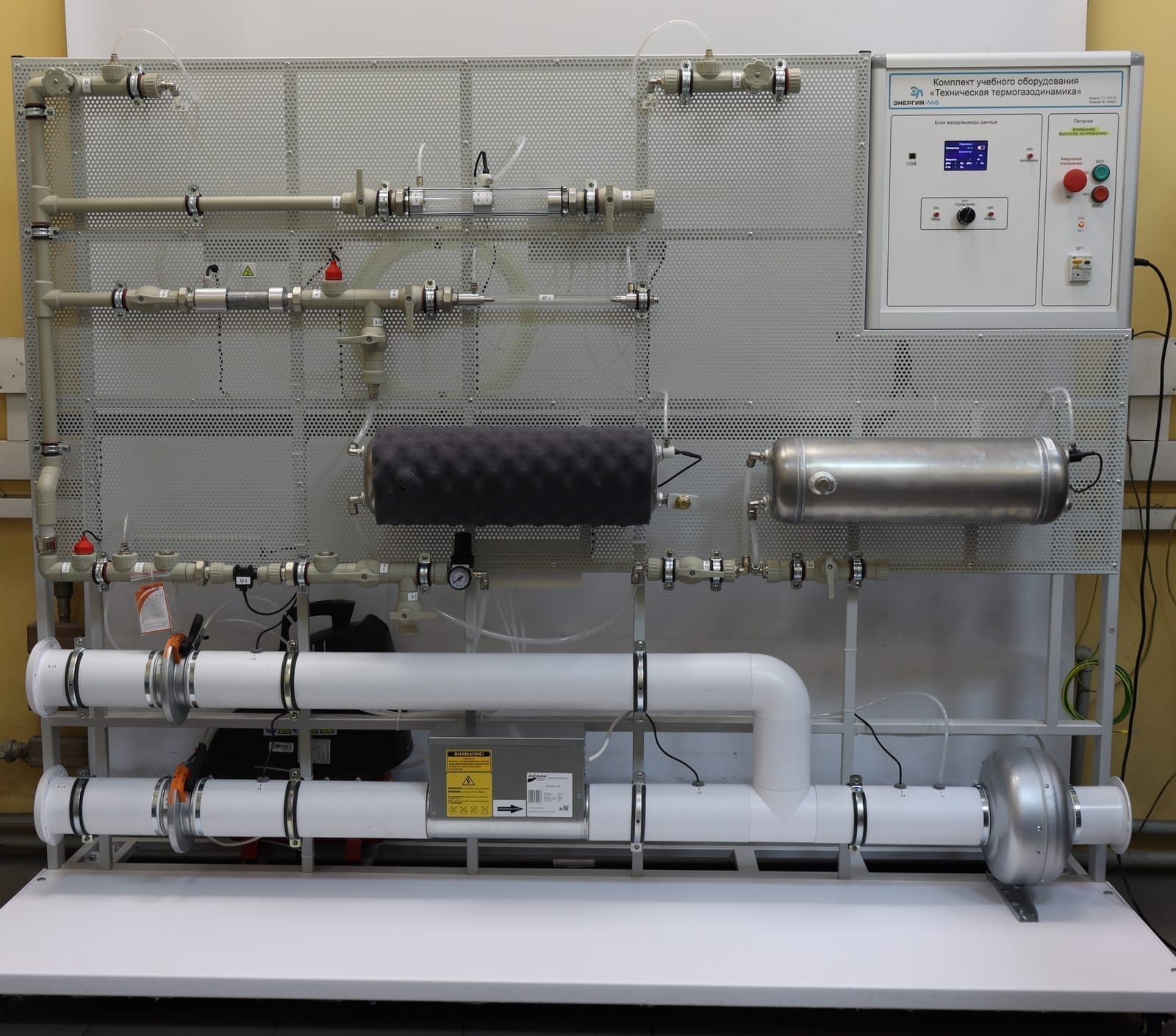

Оқу жабдығының типтік жинағы газ динамикасының негіздері бойынша зертханалық жұмыстар сериясын жүргізуге арналған.
Жинақ ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне орналастырылған.
Стендтің пневматикалық жүйесі құрылымдық жағынан екі бөлікке бөлінеді: жоғары қысымды пневматикалық жүйе және төмен қысымды пневматикалық жүйе.
Жоғары қысымды пневматикалық жүйе зерттеу аймақтарына бөлінген.
1. Үйкеліс күші бар адиабаталық ағынды зерттеу бөлімі ПВХ түтікшесінде жасалған.
2. Дроссельдеу кезінде газ параметрлерін анықтауға арналған бөлім плексигластан жасалған құбыр түрінде ұсынылған. Зерттелетін аумақ диафрагма арқылы екі бөлікке бөлінген.
3. Температураға байланысты ауаның тұтқырлығын анықтау бөлімі капиллярлық түтік болып табылады. Түтік механикалық зақымдануды болдырмау үшін қорғаныс қаптамасына салынған. Зерттелетін аумаққа кіре берісте жылыту элементі орнатылған.
Сол бөлімде тұрақты қысымдағы ауаның жылу сыйымдылығы ағынды қыздыру әдісімен анықталады.
4. Көлемді толтыру кезінде ауаны араластыру процесін зерттеуге арналған аймақ құбырлар мен клапандар жүйесімен ұсынылған, олар орнатылған: компрессор, екі қабылдағыш, жылытқыш.
Шамадан тыс және дифференциалды қысым датчиктері, температура және ауа ағынының сенсорлары тірек жүйесінде орналасқан. Өлшеу нәтижелері стендтің басқару блогында көрсетіледі.
