Сипаттама

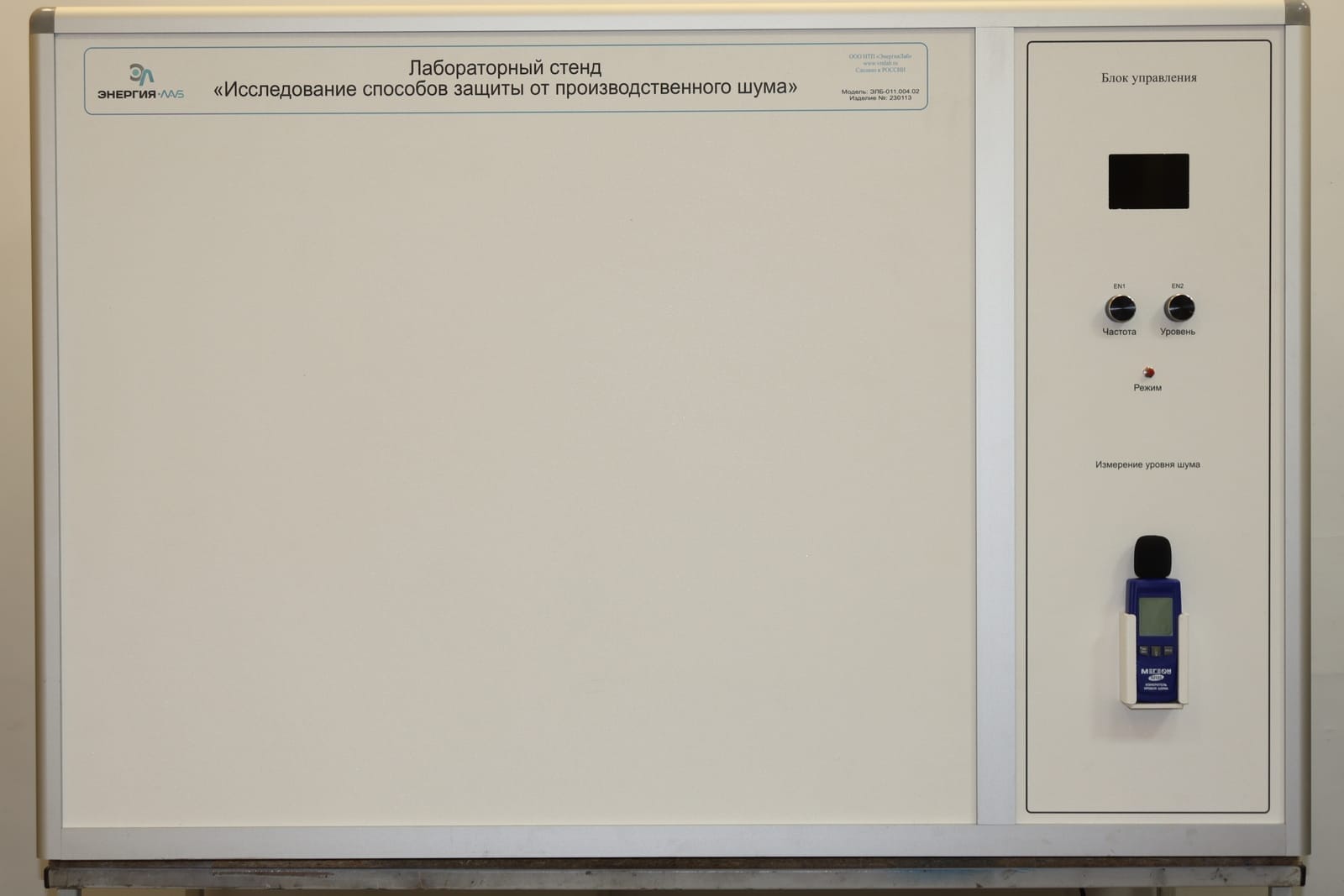

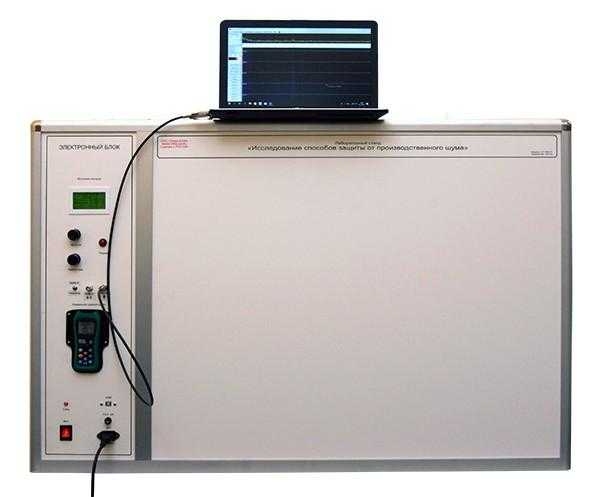

Зертханалық стенд әртүрлі материалдардан жасалған экрандар арқылы дыбыс шуды жұту тиімділігін эксперименттік зерттеуге арналған.

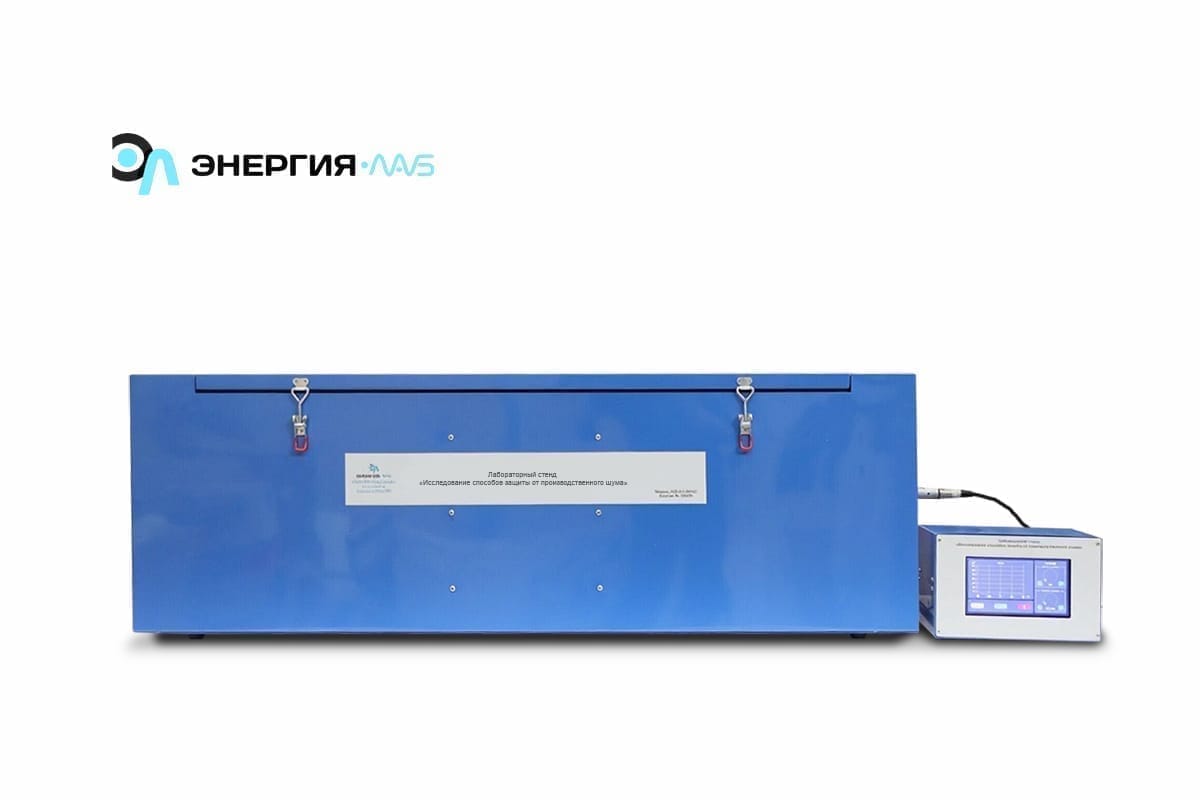

Стенд дыбыс өткізбейтін акустикалық камера болып табылады, оның ішінде: дыбыс шығарғыш, сыртқы шу өлшегіш және ауыстырылатын дыбыс өткізбейтін қалқалар.
Дыбыс өткізбейтін акустикалық камера ұнтақ бояумен қапталған металлдан жасалған. Камераның ішкі жағы дыбыс өткізбейтін материалмен қорғалған. Камераның бір жағында дыбыс шығарғыш орнатылған. Дыбыс шығарғышты дыбыс көзіне қосу үшін арнайы кабель қолданылады. Екінші жағында шу өлшегіш орнатуға арналған тесік бар.
Камера ауыстырылатын дыбыс өткізбейтін қалқаларды орнату үшін камераның ішкі бөлігіне кіруді қамтамасыз ететін есікпен жабдықталған.
Дыбыс өткізбейтін камераның корпусы сырғанауға қарсы аяқтармен жабдықталған.
Дыбыс шығарушы ретінде 50GDSh83-4 кең жолақты динамикалық басы пайдаланылды.
Шуды өлшегіш сенсор ретінде Behringer ECM8000 өлшеу микрофоны пайдаланылды.
Күшейткіші бар дыбыс көзі — ABS пластиктен жасалған панельдері бар металдан жасалған моноблок, оның алдыңғы панелінде орнатуды басқаруға және ақпаратты көрсетуге арналған ESP32 IoT HMI 7″ сенсорлық панелі бар.
Дыбыс көзі 50 кГц-тен синусли-ге дейінгі диапазондағы сигналды шығарады. реттелетін %
Зертханалық блок
дыбыс экрандарымен жабдықталған.
