Сипаттама
Оқу стенді орталықтан тепкіш сорғыларды зерттеу, сумен жабдықтау жүйесіндегі параметрлерді реттеу және бақылау әдістері, жүйенің гидравликалық сипаттамаларын анықтау бойынша зертханалық және тәжірибелік сабақтарды өткізуге арналған.

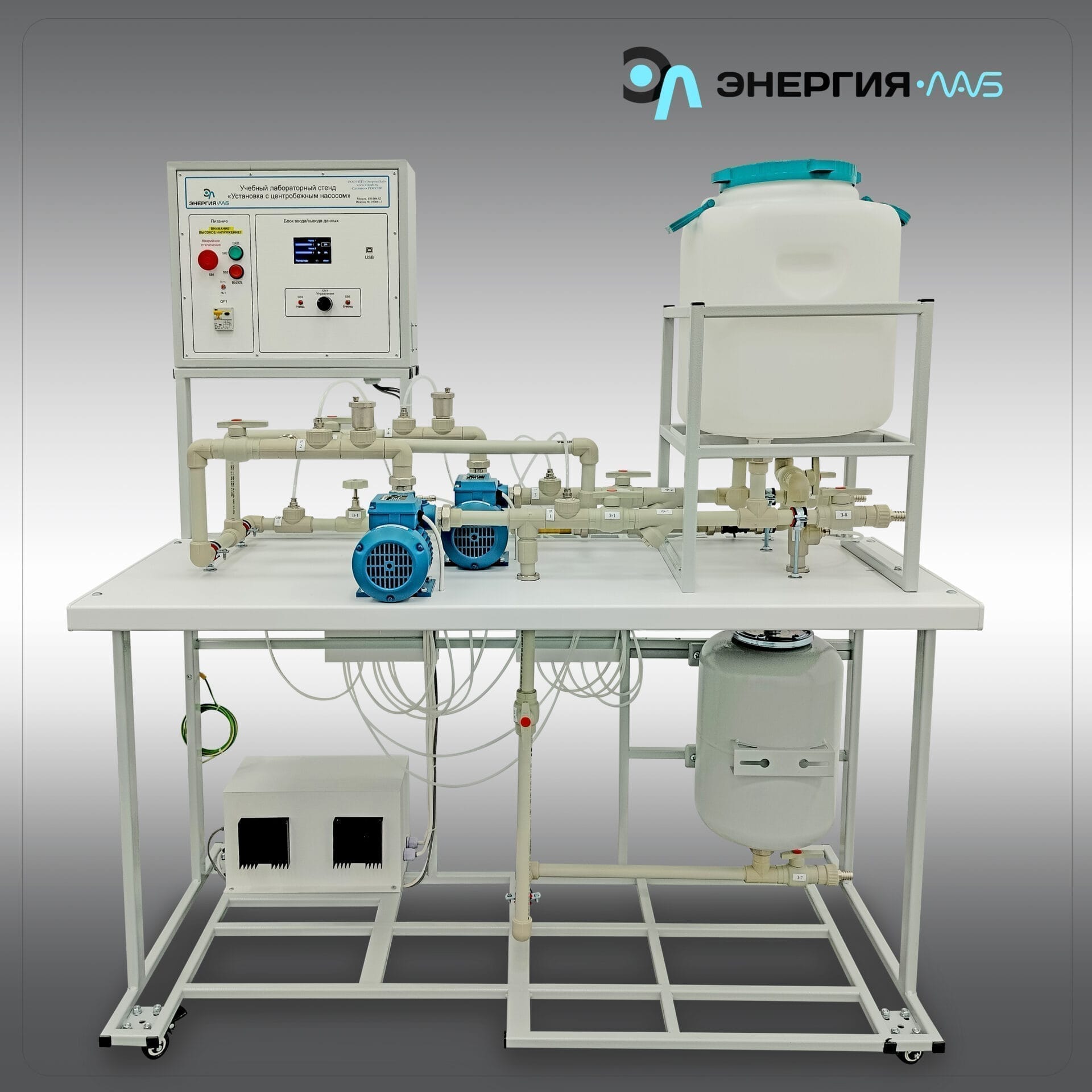

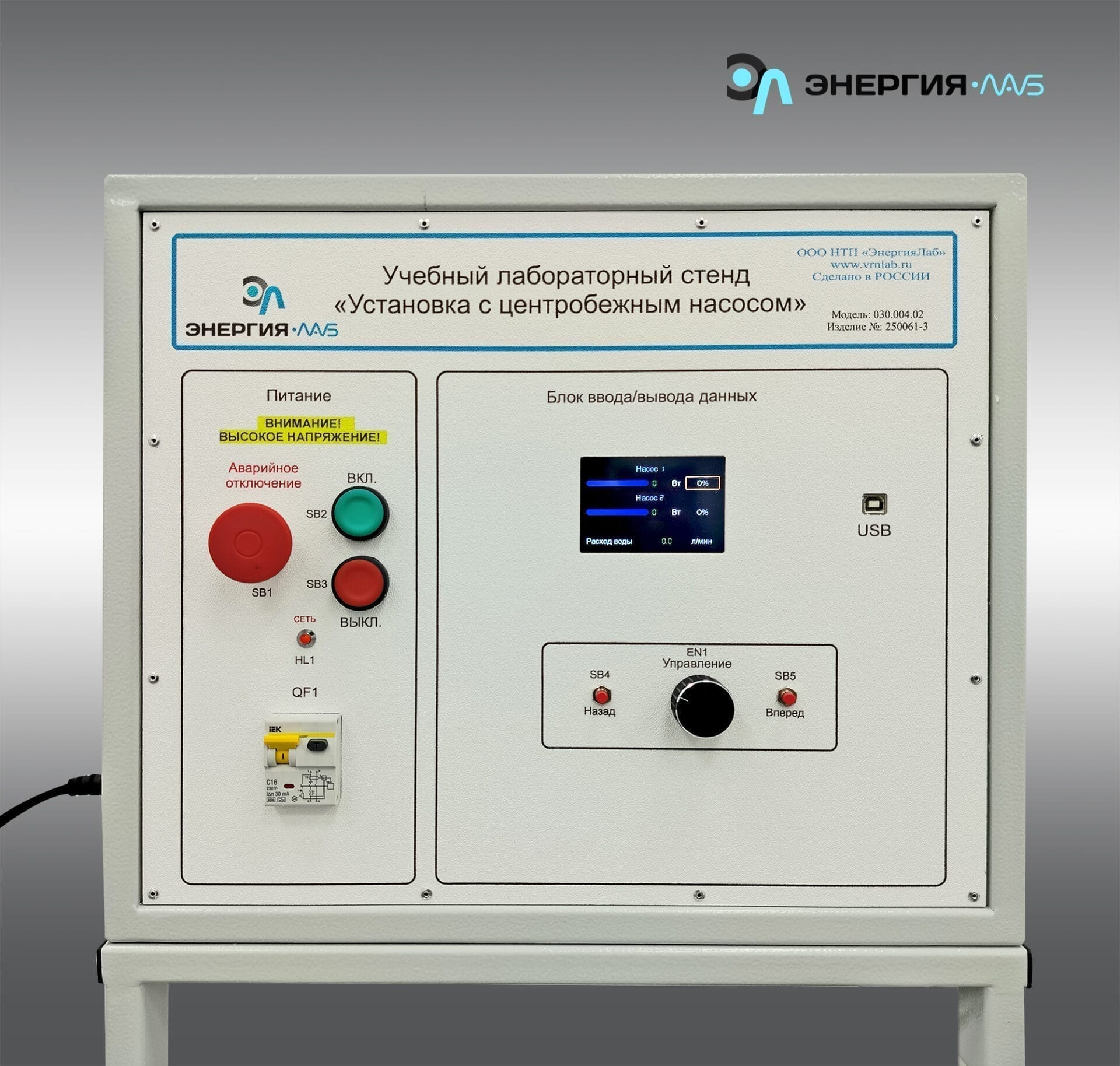

Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне жинақталған. Негізде тіректі ыңғайлы жылжыту және бекіту үшін тежегіштері бар айналмалы доңғалақ тіректері бар. Стендті басқару блогы және гидравликалық жүйе раманың негізіне орнатылған.
Стендтің гидравликалық жүйесі полипропилен құбырынан жасалған.
Жүйеде стендті зертхананың сумен жабдықтау және кәріз желісіне қоспай-ақ зертханалық жұмыстарды жүргізуге мүмкіндік беретін технологиялық резервуар бар. Жүйеде екі ортадан тепкіш сорғы бар. Құбырлар мен клапандар жүйесі тізбектей де, параллель де қосылуға мүмкіндік береді.
Стендтің төменгі жағында кавитация режимін зерттеуге арналған қосымша резервуар бар.
Әртүрлі типтегі қосылымдардағы қысымның жоғалуын зерттеу үшін клапан, диафрагма, бұрандалы қосылым, сонымен қатар реттелетін амортизаторы бар құбыр желісі бар.
