Сипаттама

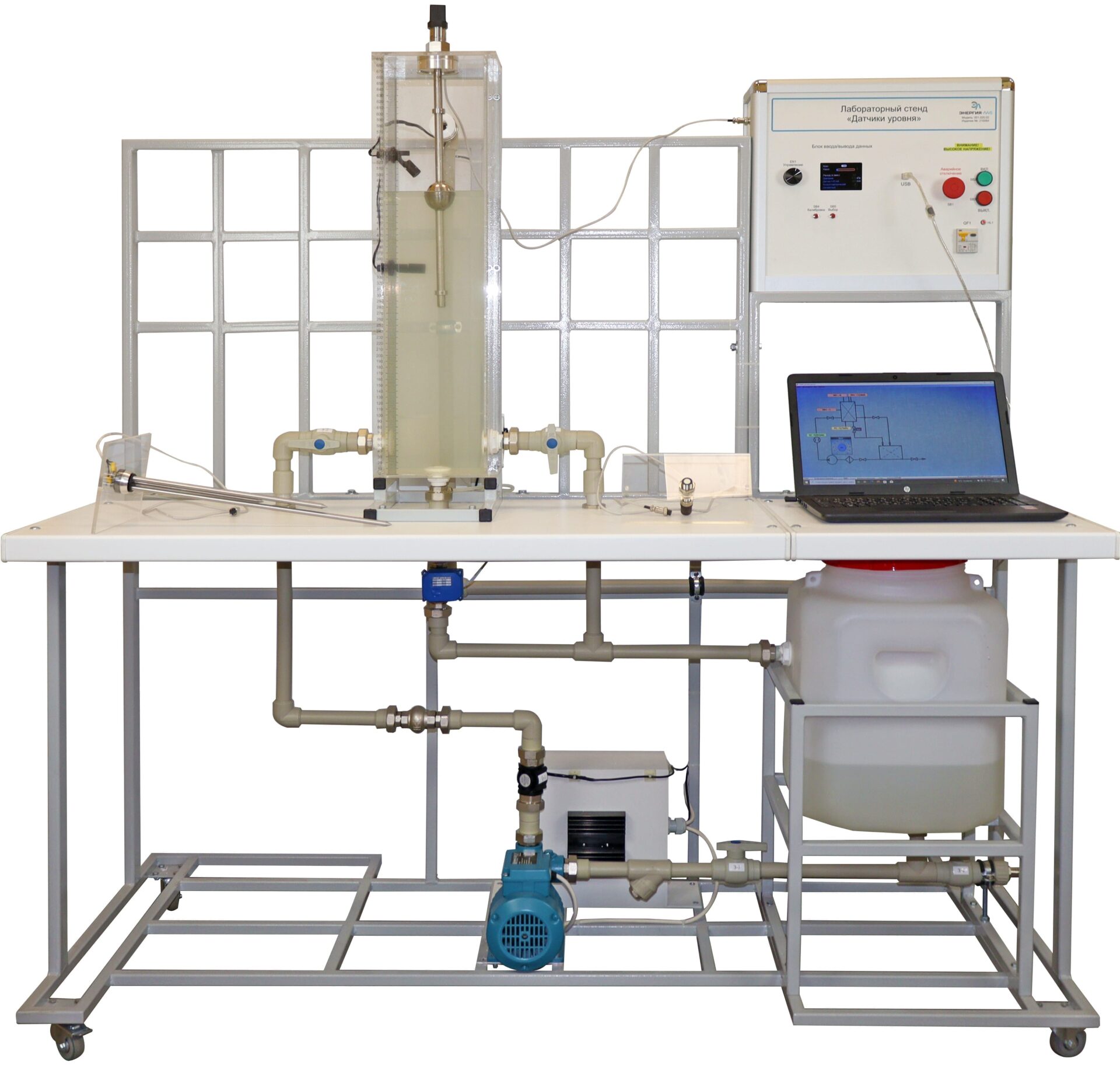

Зертханалық стенд деңгей датчиктерін, олардың жұмыс істеу принциптерін, деңгейді өлшеу әдістерін және салыстырмалы өлшеу қателігін анықтауды зерттеуге арналған.
Стендтің гидравликалық жүйесі полипропилен құбырынан жасалған және сумен жабдықтау жүйесінен және әртүрлі құрылғылары бар деңгейді өлшеу жүйесінен тұрады.
Сумен жабдықтау жүйесі сорғыдан, технологиялық резервуардан, амортизатордан және электромагниттік клапаннан тұрады.
Деңгейді өлшеу жүйелеріне мыналар жатады:
— өлшеуіш ыдыс;
— кондуктометрлік деңгей датчигі;
— дискретті қалтқы деңгейінің сенсоры;
— аналогтық қалқымалы деңгей датчигі;
— гидростатикалық деңгей датчигі;
— ультрадыбыстық деңгей сенсоры.
Қалыңдығы 6 мм плексигластан жасалған өлшеуіш ыдыс. Өлшеу ыдысы бағасы көрсетілген өлшеуіш таразымен жабдықталған.
Су өлшеу ыдысына ортадан тепкіш сорғы арқылы 40 литрлік технологиялық резервуардан беріледі. Сорғы басқару блогынан басқарылады (қосу және өнімділік).
Деңгейлік датчиктер өлшеу контейнерінің үстіне орнатылады: кондуктометрлік, қалқымалы аналогтық, ультрадыбыстық, олар басқару блогының бүйірлік панелінде орнатылған қосқыш арқылы басқару блогына қосылады.
Өлшеу контейнерінде бүйірлік панельде басқару блогына қосылған 2 дискретті қалтқы деңгейінің датчигі орнатылған.
Басқару блогына қосылған өлшеуіш ыдыстың түбіне тензорезистивті мембраналық қысым сенсоры орнатылған.
