Сипаттама

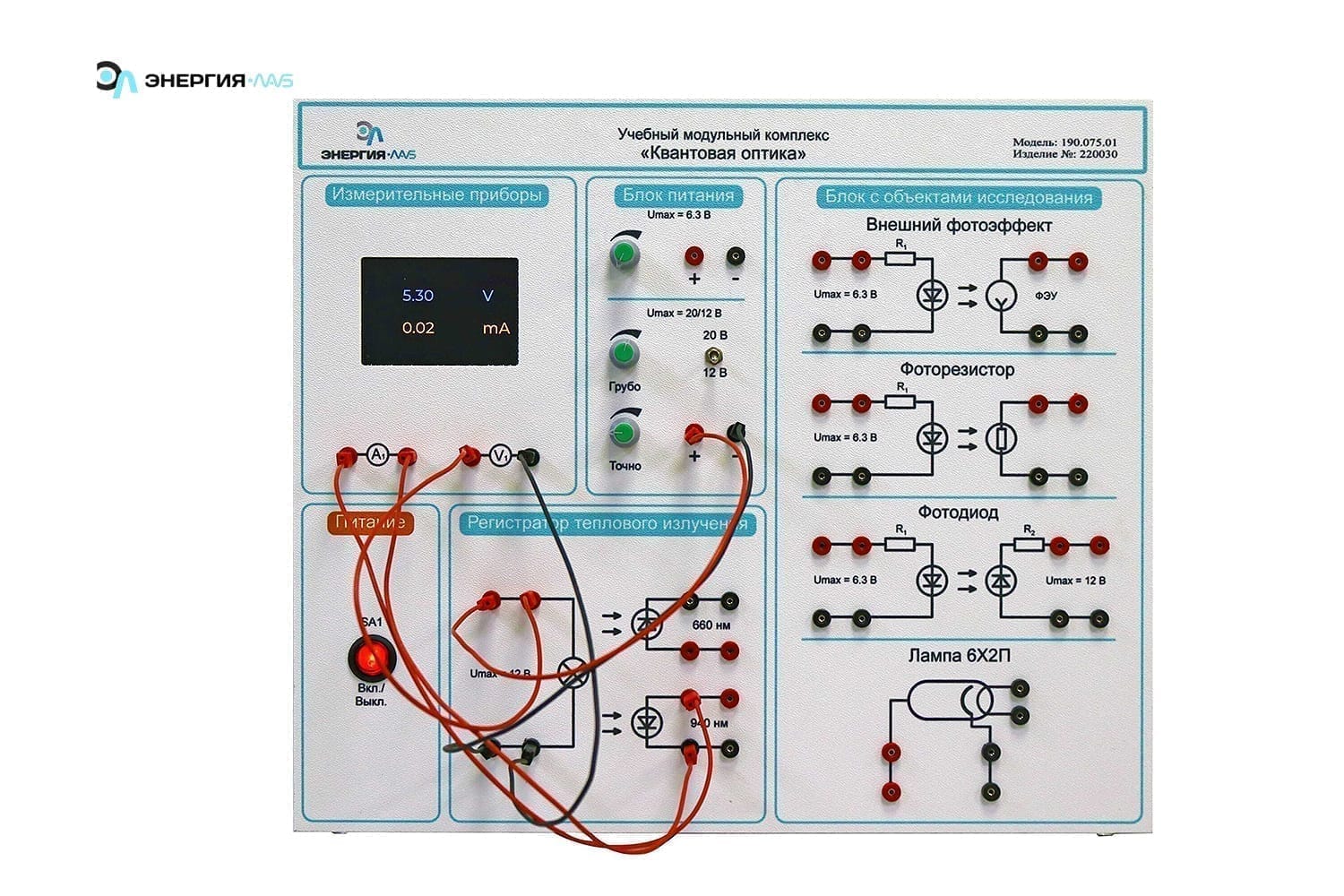

Оқу зертханалық стенд «Кванттық оптика» курсының зертханалық және практикалық сабақтарының циклін және соған байланысты техникалық пәндерді өткізуге арналған.
Стенд ABS пластиктен жасалған моноблок, қалыңдығы 4 мм, ақ түсті. Алдыңғы панельдегі жазулар, диаграммалар мен белгілер мөлдір полиуретанды жабыны бар түрлі-түсті УК термиялық басып шығару арқылы жасалған.
Функционалды түрде стенд негізгі блоктарға бөлінеді:
1. Өлшеу құралдары.
2. Қуат көзі.
3. Жылулық сәулеленуді тіркеуші.
Құрылғыға мыналар кіреді:
— қыздыру шамы;
— 940 нм толқын ұзындығы үшін нүктелік фотодиод;
— 540 нм толқын ұзындығы үшін нүктелік фотодиод.
4. Зерттеу объектілерімен блоктау.
Блокқа мыналар кіреді:
— сыртқы фотоэффектісі бар фотоэлементтің сипаттамаларын зерттеуге арналған вакуумды фотоэлемент;
— ішкі фотоэффектісі бар фотоэлементтің сипаттамаларын зерттеуге арналған фоторезистор;
— фотодиодтың сипаттамаларын зерттеу үшін толқын ұзындығы 870-1050 нм фотодиод;
– электронды түтіктің сипаттамаларын зерттеуге арналған вакуумдық түтік.
5. Тұрақты қуат көзі.
