Сипаттама

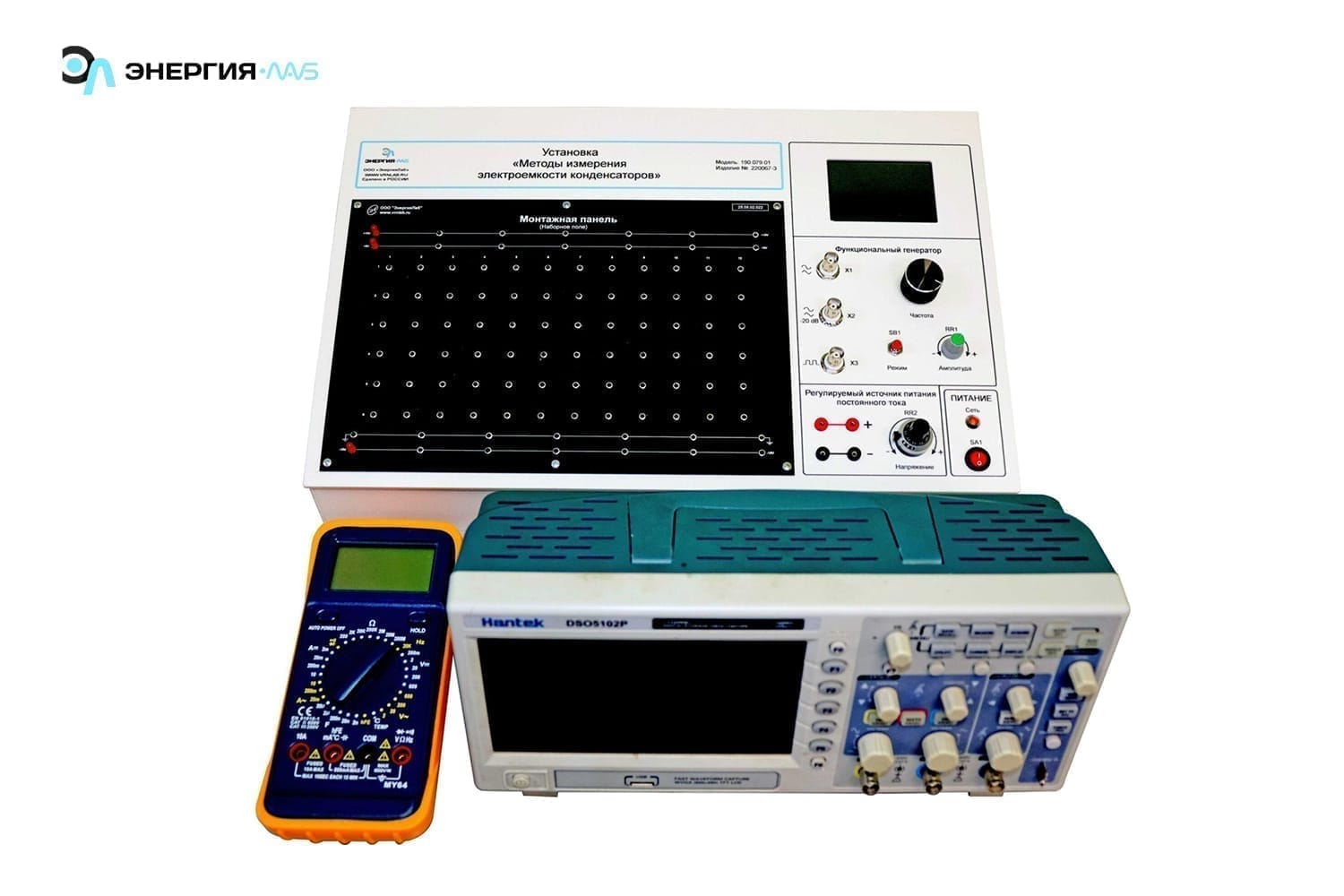

Орнату — бұл соққыға төзімді ақ пластмассадан жасалған моноблок, сұр түсті текстурасы және қалыңдығы 4 мм.
Моноблок мыналарды қамтиды:
Қуат және жерге тұйықтау шиналары және контактілі розеткалары бар монтаждау панелі.
Басқару кодері және сигнал амплитудасының реттегіші, сондай-ақ «Режим» түймесі бар функция генераторы.
Диаметрі 2 мм болатын басқару кодері және қосқыштары (+/-) бар реттелетін қуат көзі.
3,5″ сандық түрлі-түсті СКД дисплейі функция генераторы мен айнымалы қуат көзінің деректерін көрсетуге арналған.
Микропроцессорлық жүйе стендтік модульдерді басқаруға, компьютермен байланысуға, деректерді жинауға және өңдеуге арналған. Жүйе ARM архитектурасы бар 32 биттік микроконтроллерге негізделген. микропроцессорлық жүйемен жабдықталған.
микропроцессорлық жүйе жетектерді басқаруға, мәліметтерді жинауға және өңдеуге арналған интерфейстің жүктеу мүмкіндіктері RS485 желілеріндегі айырбастау бағамы 9600-ден 115200-ге дейін болуы мүмкін LCPE (LAB Communication Protocol Engineering) алмасу протоколы ELAB бағдарламалық пакетінен әртүрлі модульдерді оңай басқаруға мүмкіндік беретін әмбебап протокол.
1. ARMCortex-M4F өзегі, жиілігі 180 МГц-ке дейін,
1. 256 Кбайт жедел жады,
МБ жады,
Y дейін флэш.
1. 5-тен 15В-қа дейінгі қуат кернеуі
1. 8080 және SPI интерфейстері арқылы қолдау.
§ 1. §1. 2 тәуелсіз UART интерфейсі
4 арна
1. 2 арна
1 §§LB_NN§1.
1.
1. микроконтроллерді жөндеуге және жыпылықтауға арналған интерфейс
1. USB – OTG§§N§2 GPIOs
.
