Сипаттама

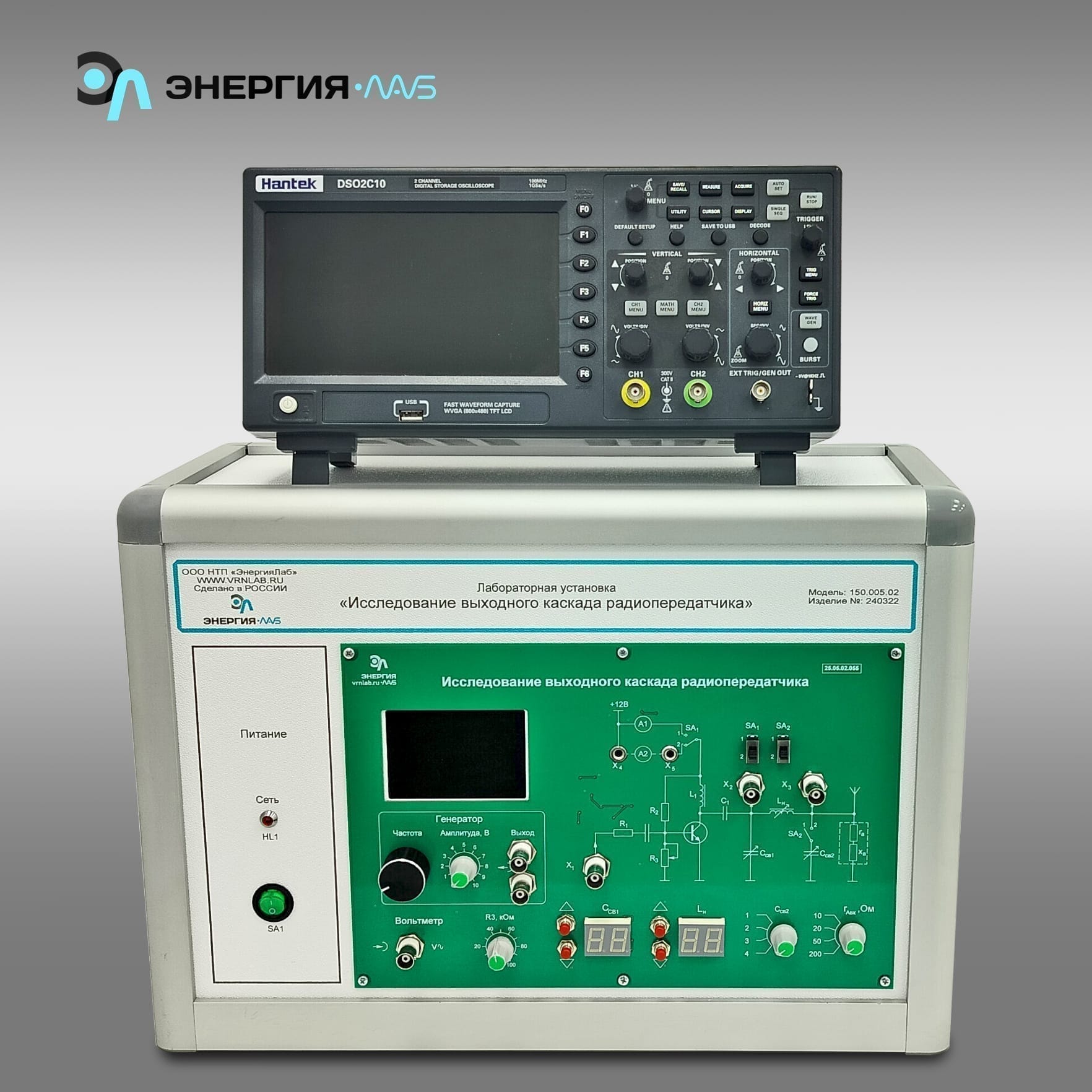

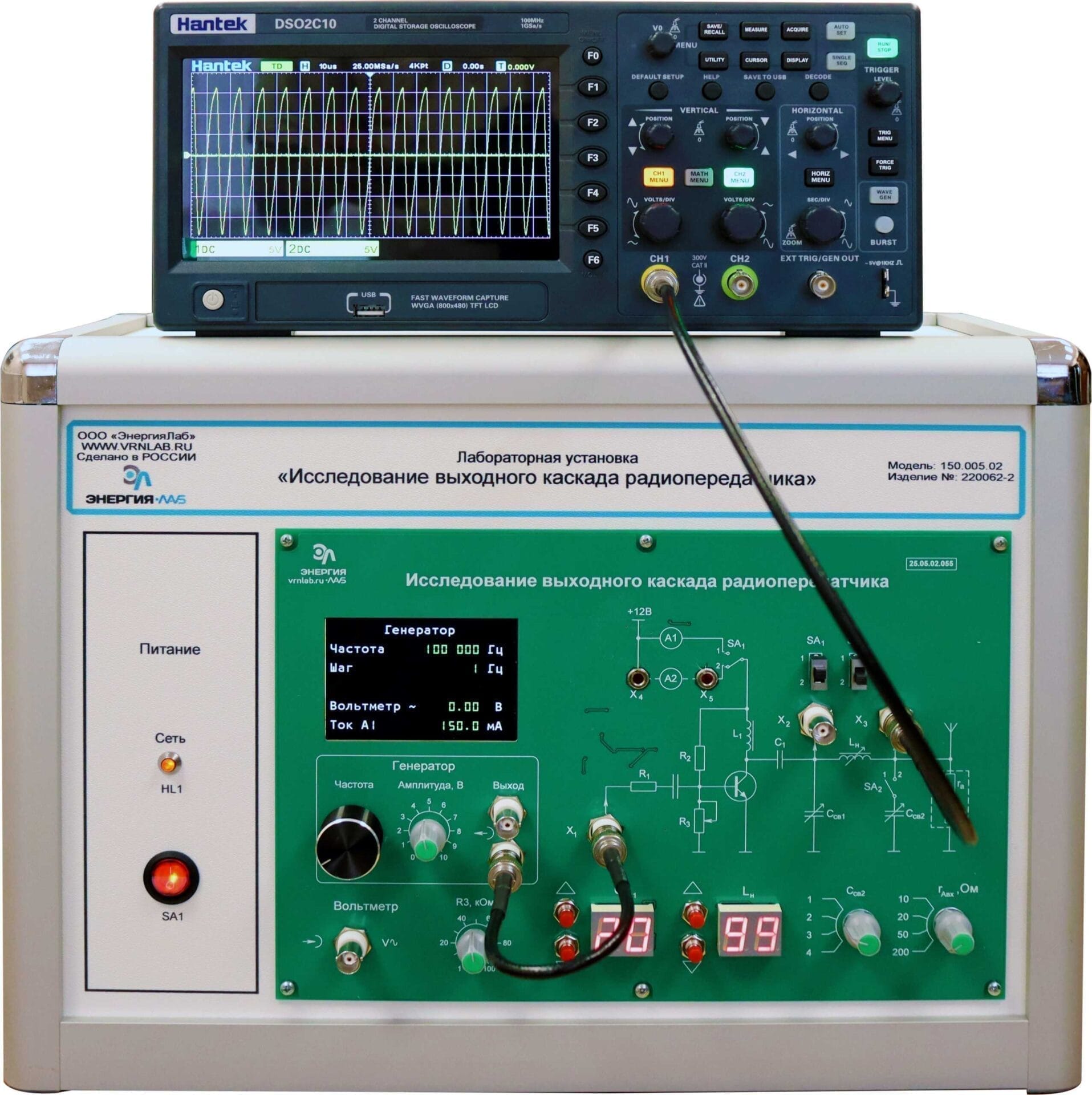

«Радио таратқыштың шығыс сатысын зерттеу» зертханалық қондырғысы таратқыштың шығу сатысын антеннамен сәйкестендіру принциптерін зерттеу және антеннаны қосудың әртүрлі әдістері үшін шығыс сатысының реттеу және жүктеме сипаттамаларын зерттеу бойынша зертханалық және практикалық сабақтарды өткізуге арналған.
Зертханалық қондырғы моноблокты конструкцияда жасалған.
Моноблоктың негізі анодталған алюминий профильдерінен жасалған. Моноблоктың алдыңғы және бүйірлік панельдері ABS пластиктен жасалған.
Алдыңғы панельдегі жазулар, диаграммалар мен белгілер түрлі-түсті УК термиялық басып шығару арқылы жасалған.
Тақырыптық моноблок мыналарды қамтиды:
— таратқыштың шығыс сатысының баспа схемасы бар өріс, жалпы эмитенттік схема бойынша биполярлы транзисторда жасалған, эквивалентті антенна, дискретті айнымалы элемент мәндері бар P-тізбек;
— Генератор келесі сипаттамалары бар: сигнал түрі: синус; жиілік: 1Гц ішінде реттеледі — 300 кГц; Жиілікті орнату дәлдігі: 1Гц; амплитудасы: 0-10В (диапазон мәні); шығыс ток: 120 мА;
— Кірістірілген тұрақты ток амперметрі, диапазоны 0-ден 200 мА дейін;
— Кірістірілген 12 В қуат көзі;
— әртүрлі параметрлерді көрсетуге арналған СКД дисплей (мысалы, сигнал жиілігі).
Жинақ негізгі тәжірибелерді орындау үшін қажетті қосу сымдары мен қуат сымдарының ең аз жиынтығын білдіреді.
