Сипаттама

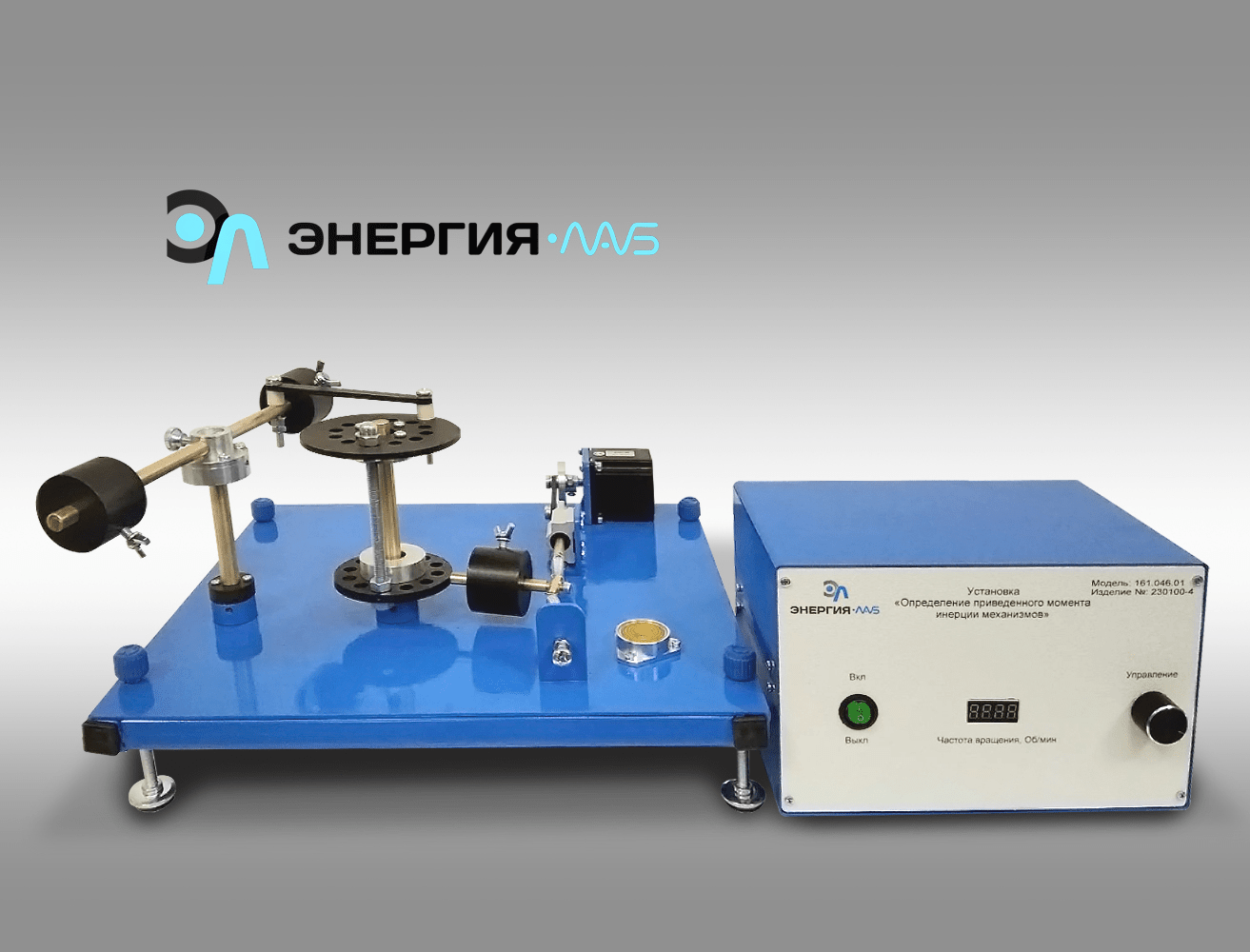

Зертханалық қондырғы жетек звеносының жағдайына байланысты механизмнің төмендетілген инерция моментін тәжірибе жүзінде анықтауға арналған.
Зертханалық орнату жұмыс үстелі нұсқасында жасалған.
Зертханалық қондырғы ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған.
Негізде мыналар орналасқан: сол жағында – зерттелетін механизм (иінді-рокердің мысалы ретінде қарастырылады) механизм, оң жақта – резонанс алуға арналған құрылғы.
Иінді-рокер механизмі шатунмен жалғанған рокер мен иінді жинақтан тұрады. Иіндіге жүкі бар маятник бекітілген.
Маятник және оған бекітілген жүк бар иінді жинақ қысқарту буыны ретінде қабылданады.
Рокердің тұтқасы мен иінді жинағының негізіне бекітілген шарикті мойынтіректері бар. Рокердің салмағы симметриялы орналасқан өзекше бар.
Иінді жинақта циферблат пен тығын бар. Механизм 120 ° бұрышпен бекітілген.
Маятниктің бос ұшы резонанс алу үшін құрылғыға белгілі бір қаттылықтағы серіппелер арқылы қосылған.
Резонансты алуға арналған құрылғы арнайы төрт буынды механизмнің эксцентрикін айналдыратын электр қозғалтқышынан тұрады, оның рокер иіні маятникті серіппелердің біріне жалғанған.
Электр қозғалтқышы айналғанда серіппе рокер иінінен импульстарды алады, олар маятник арқылы механизмге беріледі. Электр қозғалтқышының айналу жиілігін реттей отырып, бұзушы импульстердің жиілігін өзгерту арқылы жүйенің резонансына қол жеткізуге болады.
