Сипаттама
Зертханалық стенд өзекшенің бұралу және иілу кезіндегі, сондай-ақ бұралу мен иілудің біріккен әрекеті кезіндегі негізгі кернеулерді тәжірибе жүзінде анықтауға арналған.
Зертханалық стенд – бұл тәжірибелік-өлшеу бөлігінен тұратын өлшеу кешені.

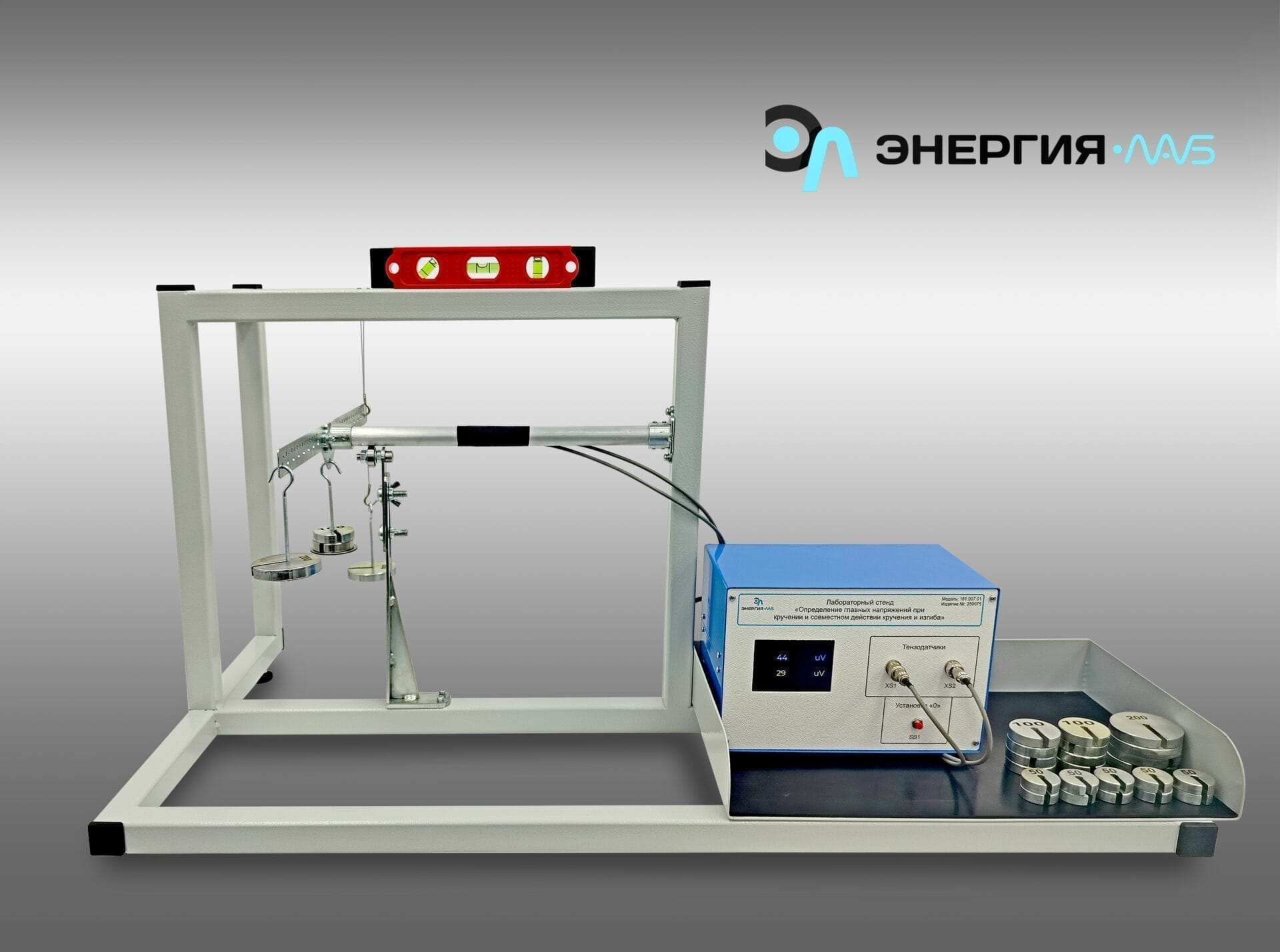

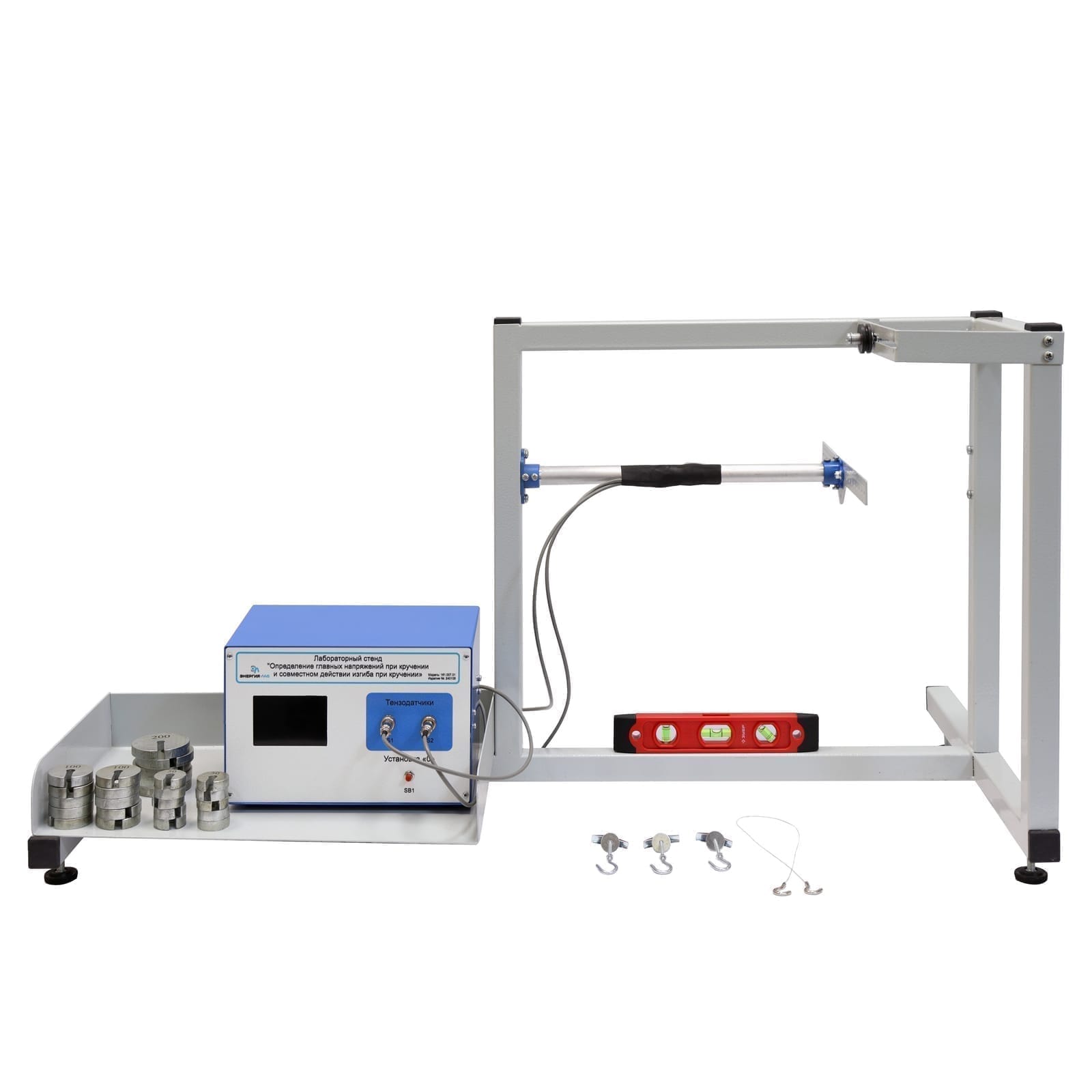

Тәжірибе бөлігі консольге бекітілген жұқа қабырғалы дуралюминий құбыры бар жүк рамасынан, тең иінді рычаг түріндегі үлгіні динамикалық жүктеуге арналған құрылғыдан және бұралу, иілу және бұралу кезінде сыналатын үлгіні күшпен жүктеуге мүмкіндік беретін блоктар жүйесінен тұрады.
Күштің шамасы мен оның бағыты белгіленген салмақтар арқылы және жүк тұтқасының иінінің ұзындығын таңдау арқылы реттеледі. Жүктер төмен түсіру кезінде суспензия арқылы және жоғары қарай тиеу кезінде блок арқылы бекітіледі.

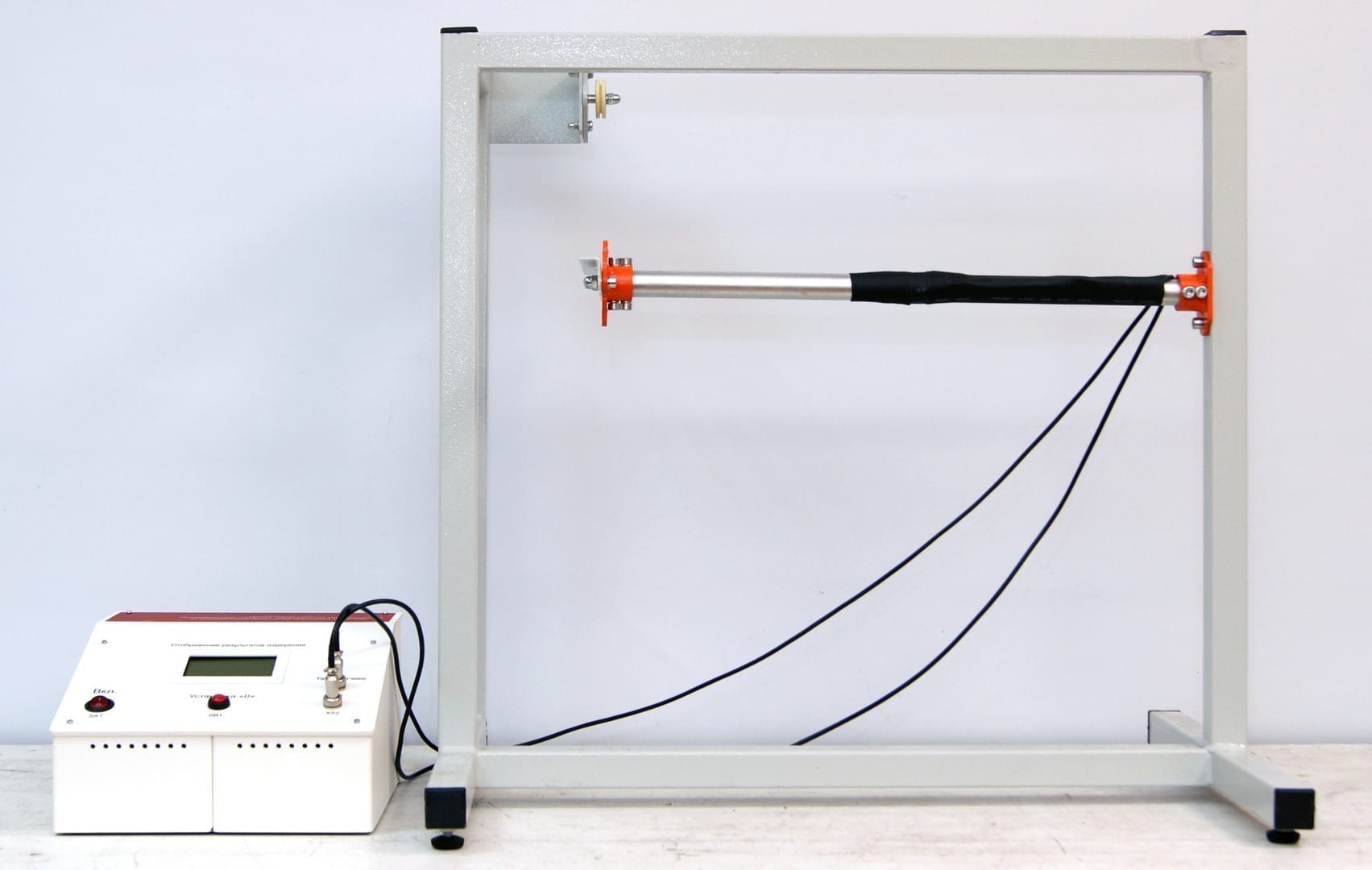

Зерттеу объектісіне (жұқа қабырғалы құбыр) қос теңестірілген көпір түріндегі деформацияға сезімтал резисторлардың дәлдік жүйесі орнатылған, ол үлгінің ең аз деформациясын екі координатта – иілу және бұралу кезінде тіркейді.

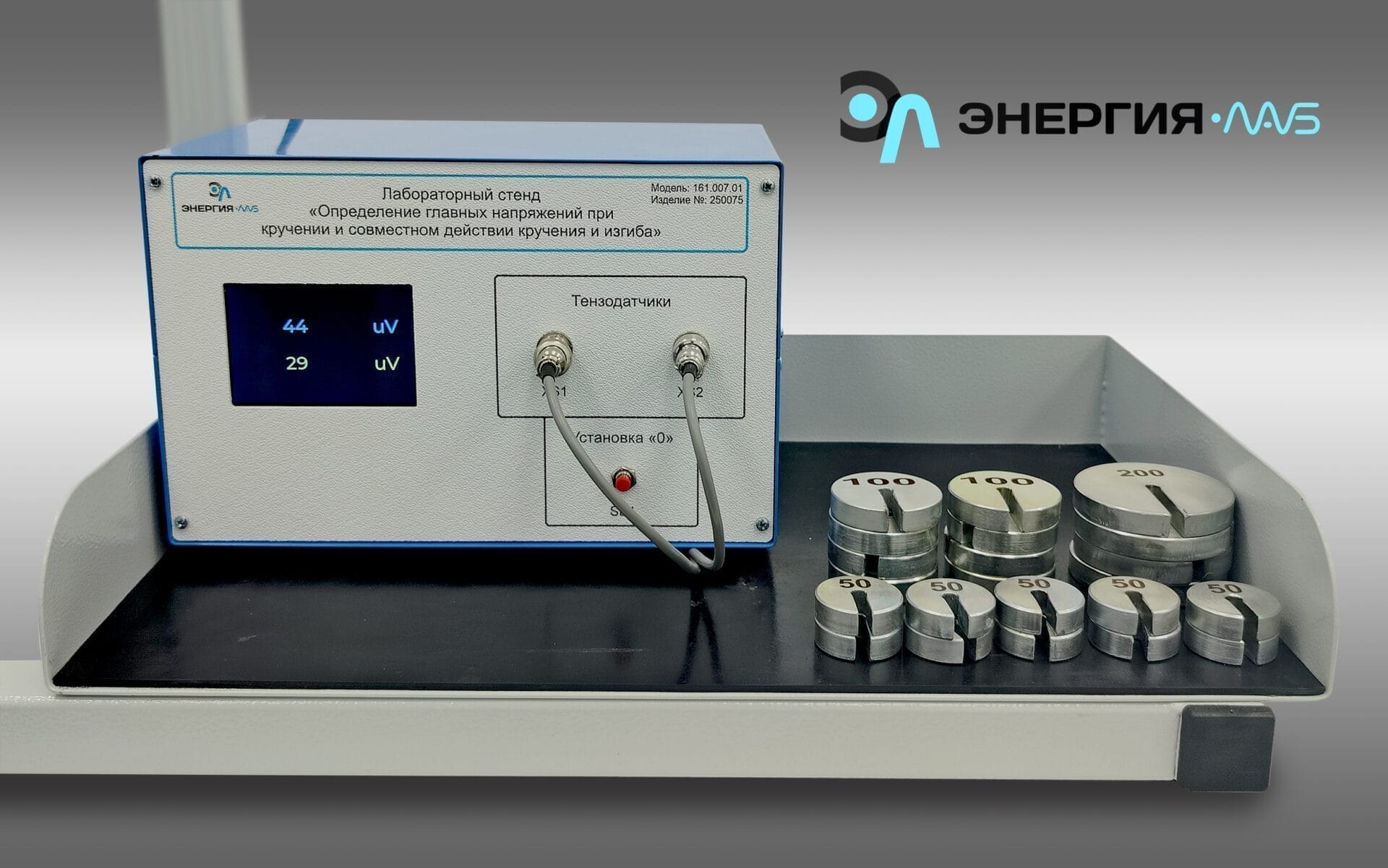

Зертханалық қондырғының ерекше ерекшелігі үлгінің кішігірім деформацияларын тіркеу үшін тензометрлерге негізделген дәлме-дәл екі координатты тензоометрді пайдалану болып табылады.
