Зертханалық стенд «Бұралу кезіндегі негізгі кернеулерді және бұралу кезіндегі иілудің біріккен әрекетін анықтау»

Зертханалық стенд «Бұралу кезіндегі негізгі кернеулерді және бұралу кезіндегі иілудің біріккен әрекетін анықтау»
Зертханалық стенд «Бұралу кезіндегі негізгі кернеулерді және бұралу кезіндегі иілудің біріккен әрекетін анықтау» - Image 2
Зертханалық стенд «Бұралу кезіндегі негізгі кернеулерді және бұралу кезіндегі иілудің біріккен әрекетін анықтау» - Image 3
Зертханалық стенд «Бұралу кезіндегі негізгі кернеулерді және бұралу кезіндегі иілудің біріккен әрекетін анықтау» - Image 4

Баға сұраныс бойынша

Артикул: ЭЛБ-161.007.01
КП алу >

Сипаттама

Зертханалық стенд өзекшенің бұралу және иілу кезіндегі, сондай-ақ бұралу мен иілудің біріккен әрекеті кезіндегі негізгі кернеулерді тәжірибе жүзінде анықтауға арналған.

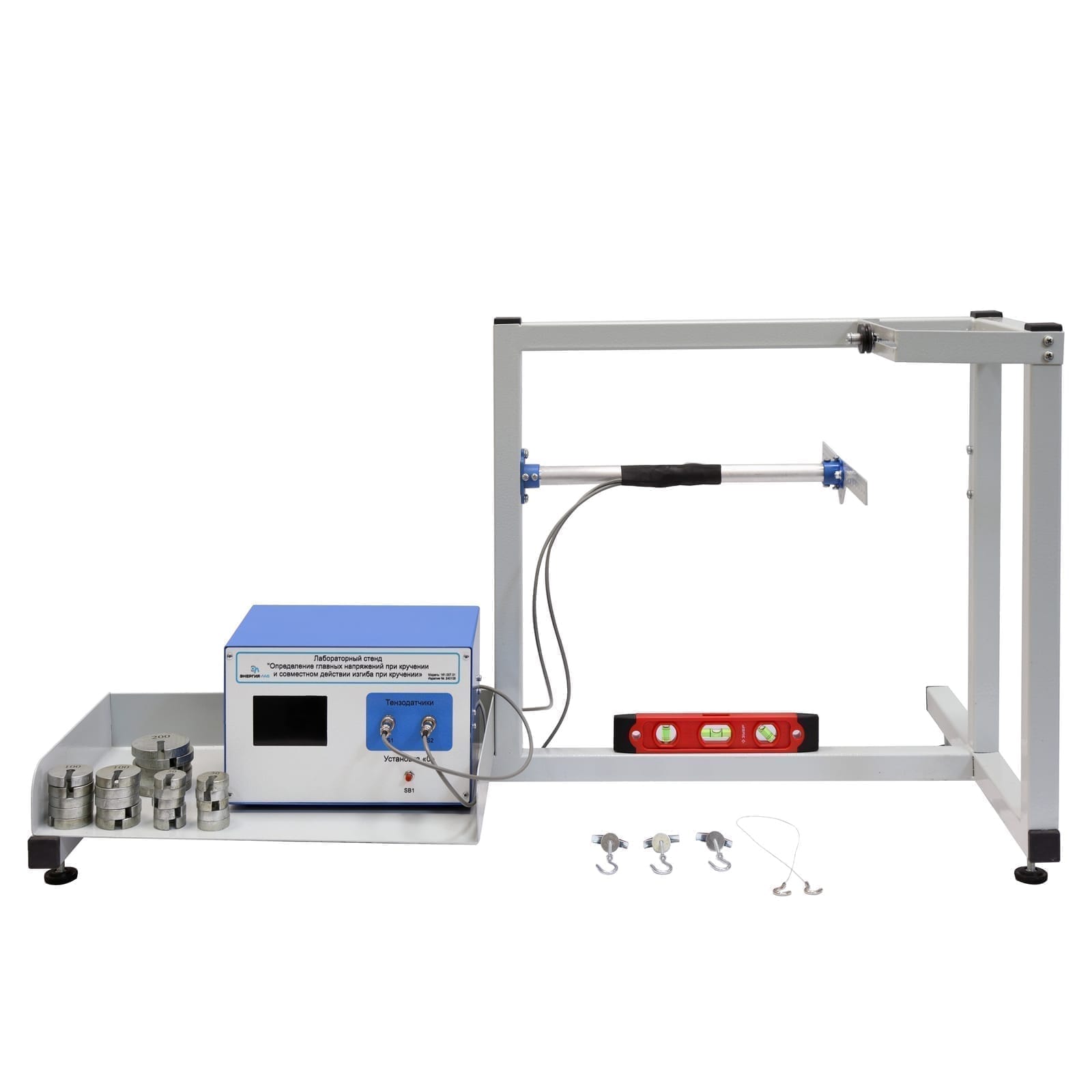

Зертханалық стенд – бұл тәжірибелік-өлшеу бөлігінен тұратын өлшеу кешені.

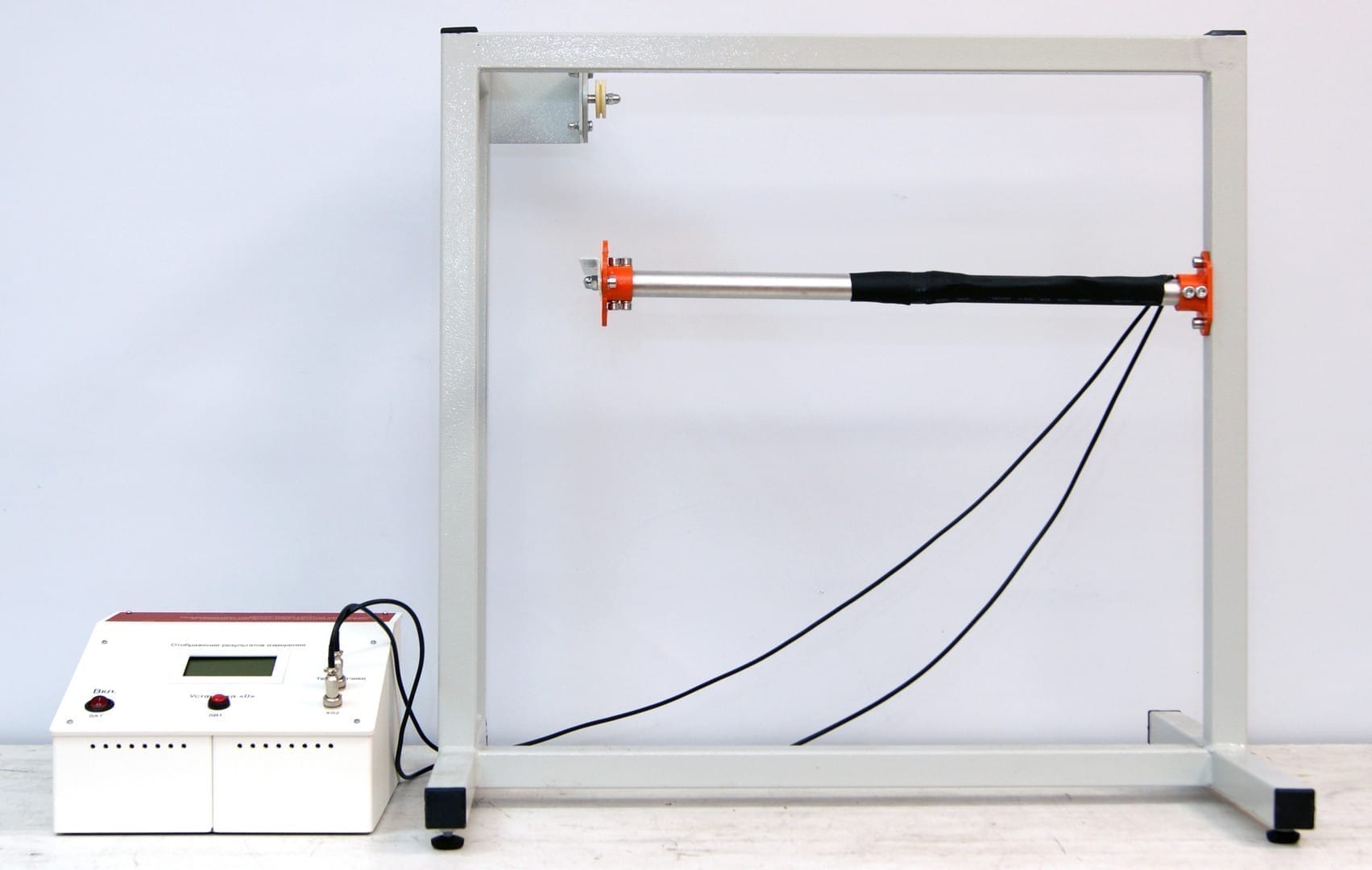

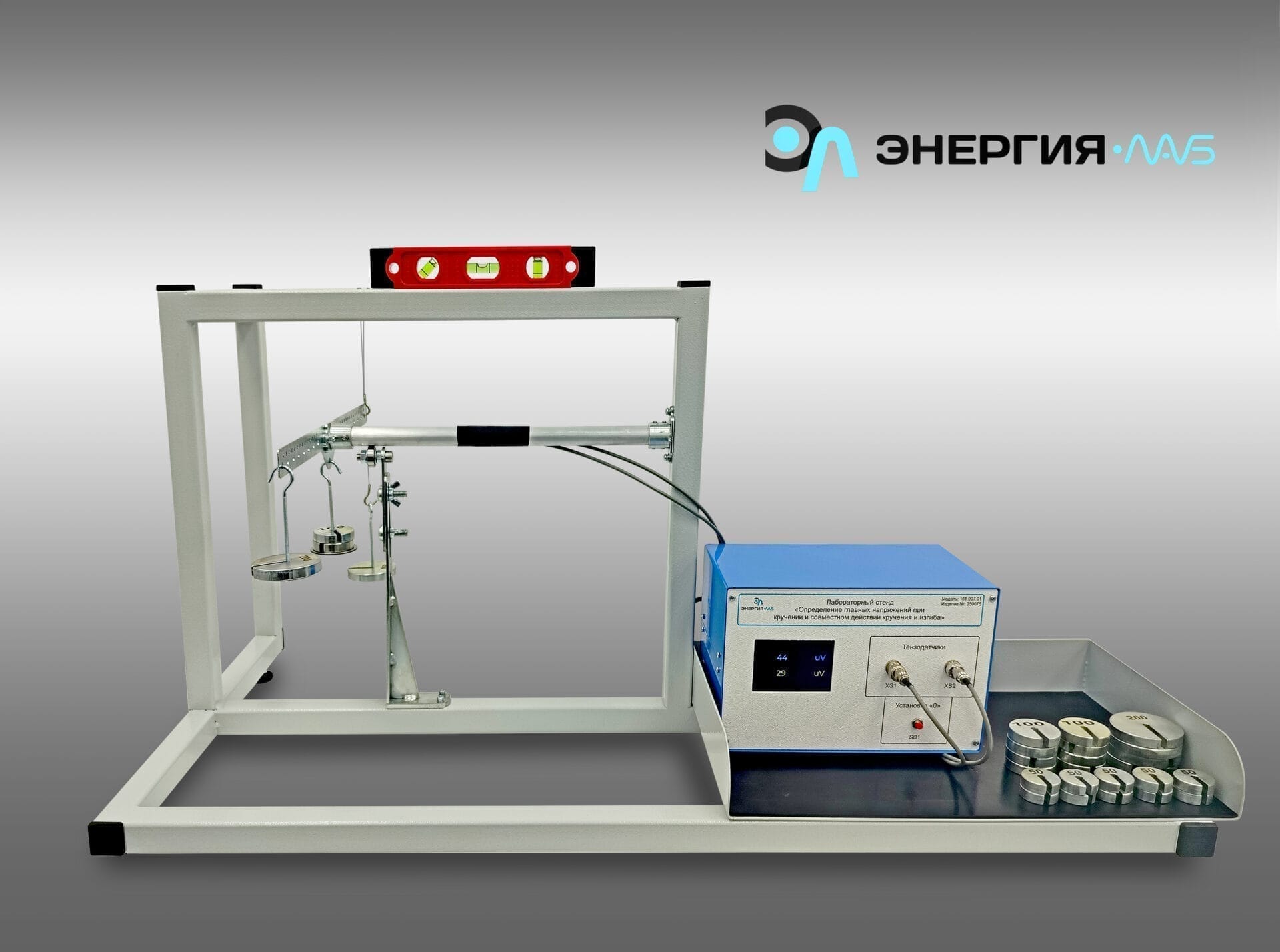

Тәжірибе бөлігі консольге бекітілген жұқа қабырғалы дуралюминий құбыры бар жүк рамасынан, тең қаруланған рычаг түріндегі үлгіні динамикалық жүктеуге арналған құрылғыдан және сынама үлгісін бұралу кезінде күшпен жүктеуге, иілуге ​​және иілуге ​​мүмкіндік беретін блоктар жүйесінен тұрады.
Күштің шамасы мен оның бағыты белгіленген салмақтар арқылы және жүк иінтірегі иінінің ұзындығын таңдау арқылы реттеледі. Жүктер төмен түсіру кезінде суспензия арқылы және жоғары қарай тиеу кезінде блок арқылы бекітіледі.
Екі координатада үлгінің ең аз деформациясын – иілу мен бұралуды тіркейтін зерттеу нысанында (жұқа қабырғалы құбыр) қос теңгерімді көпір түріндегі деформацияға сезімтал резисторлардың дәлдік жүйесі орнатылған.

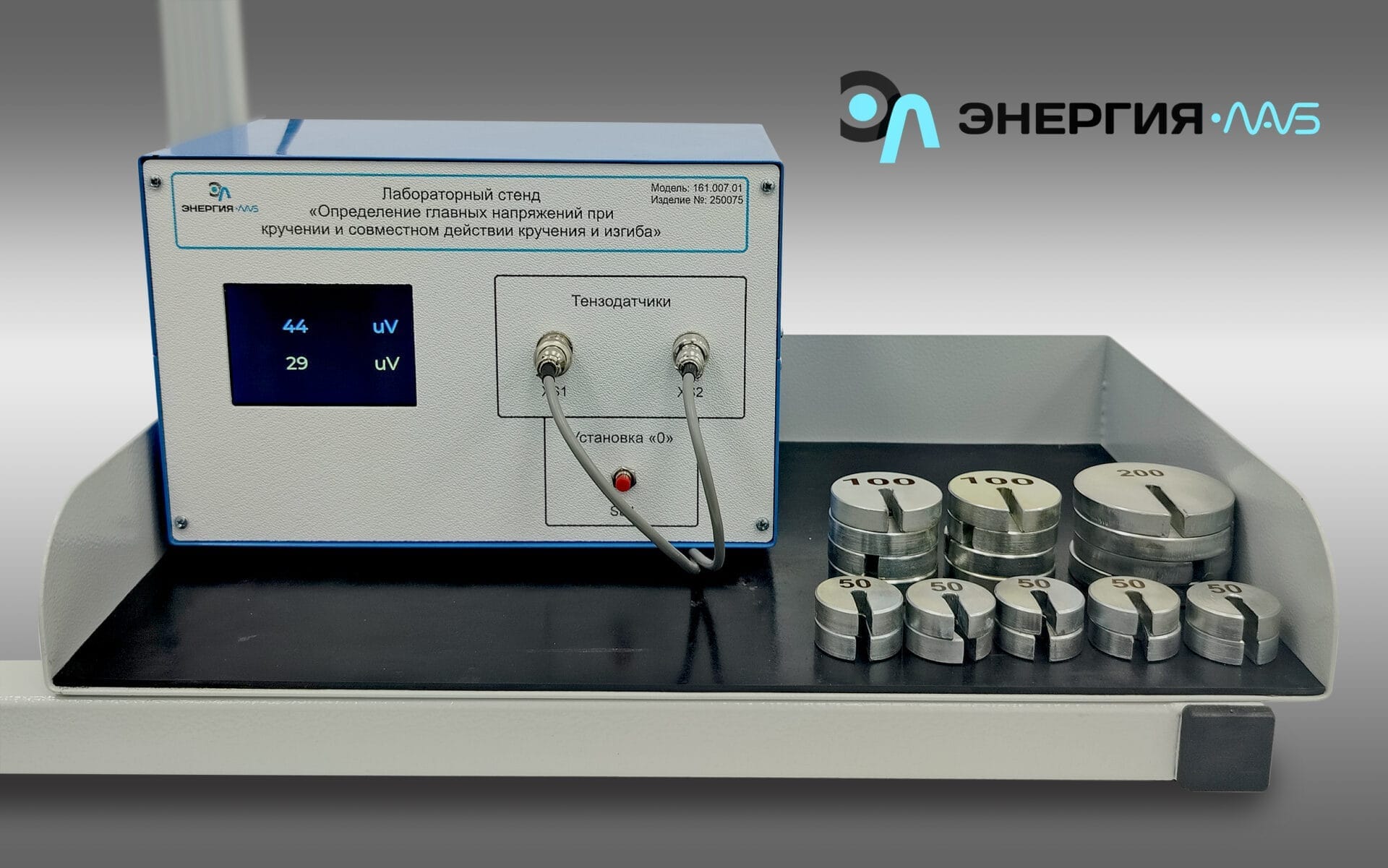

Зертханалық қондырғының ерекше ерекшелігі үлгінің кішігірім деформацияларын тіркеу үшін тензометрлерге негізделген дәлме-дәл екі өлшемді тензометрді пайдалану болып табылады.

Сипаттамалар

Салмағы 20 kg
Өлшемдері 1000 × 500 × 500 mm
Орындалуы

Бренд

Тауар туралы ақпарат анықтамалық сипатта болады және ҚР АК-нің 395-бабында айқындалған техникалық тапсырма, спецификация және жария оферта болып табылмайды. Өтініш — тапсырыс бермес бұрын менеджермен өлшемдерін, жинақталуын, бағасын және Сіз үшін маңызды оқу жабдықтарының сипаттамаларын келісіңіз
Өндіруші стендтердің (оқу жабдықтарының) конструкциясына өзгерістер енгізу құқығын өзіне қалдырады, бұл жабдықтың техникалық сипаттамаларының, оның стандартты жинақталуының, қосымша керек-жарақтардың және сыртқы түрінің өзгеруіне әкеп соғуы мүмкін.Нақты тауардың сыртқы түрі мен жинақталуының сайттағы суреті мен сипаттамасына сәйкес келмеуі тауардың сапасыздығының көрсеткіші болып табылмайды.Оқу стендтері мен жабдықтарын таңдау және оларды жинақтау мәселелері бойынша біздің мамандармен кеңесуге кеңес береміз.Жария оферта болып табылмайды.
