Сипаттама

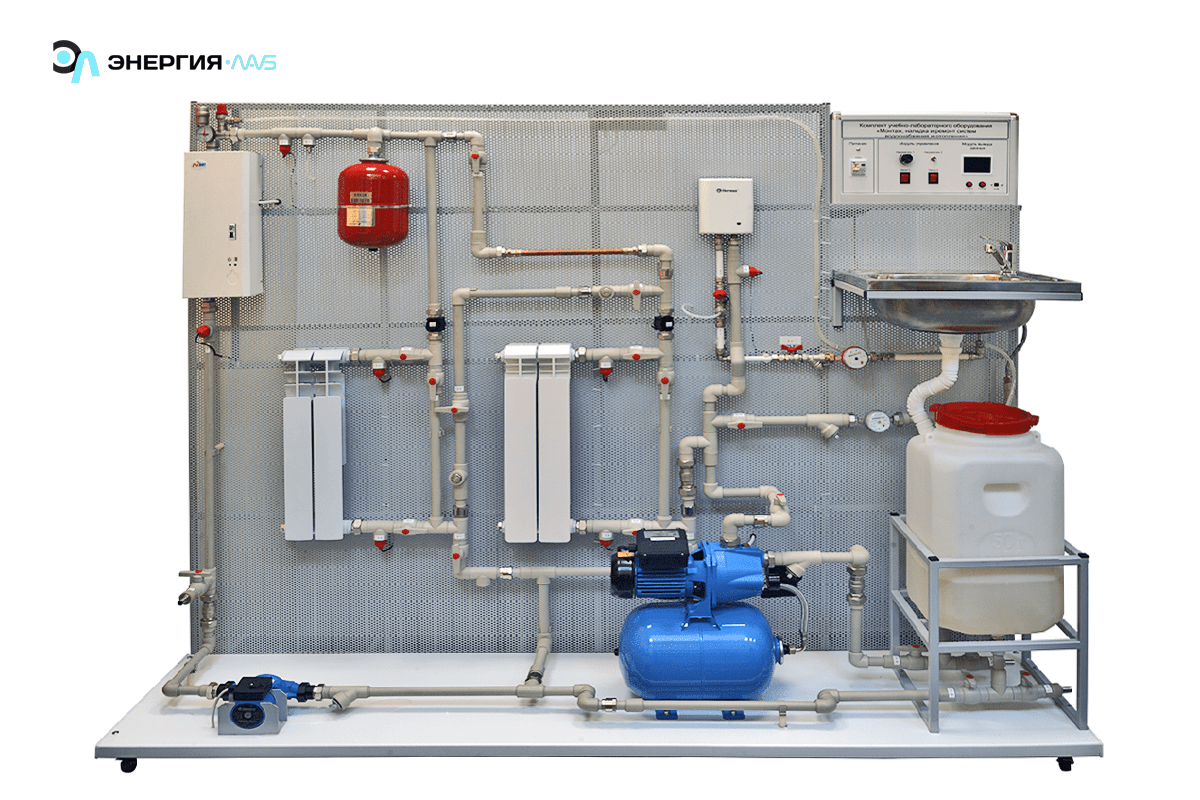

ELB-160.003.02 «Сумен жабдықтау және жылыту жүйелерін монтаждау, реттеу және жөндеу» оқу-зертханалық құрал-жабдықтар жинағы мамандандырылған оқу орындарында сумен жабдықтау және жылыту жүйелерінің негіздерін оқу бойынша практикалық сабақтарды өткізуге арналған.
Зертханалық жұмысты орындау теориялық курсты жақсы меңгеруге және практикалық негіздерді меңгеруге ықпал етеді. Тәжірибе барысында өлшеу құралдарымен және жабдықтарымен жұмыс істеу, зертханалық тапсырмаларды қою және эксперименттік мәліметтерді өңдеу дағдылары қалыптасады.
Стенд жылу жүйесі элементтерінің сипаттамаларын анықтау, жылумен жабдықтау жүйесін басқару, сондай-ақ оның жұмысының тиімділігін арттыру мәселелерін қарастыруға мүмкіндік береді.

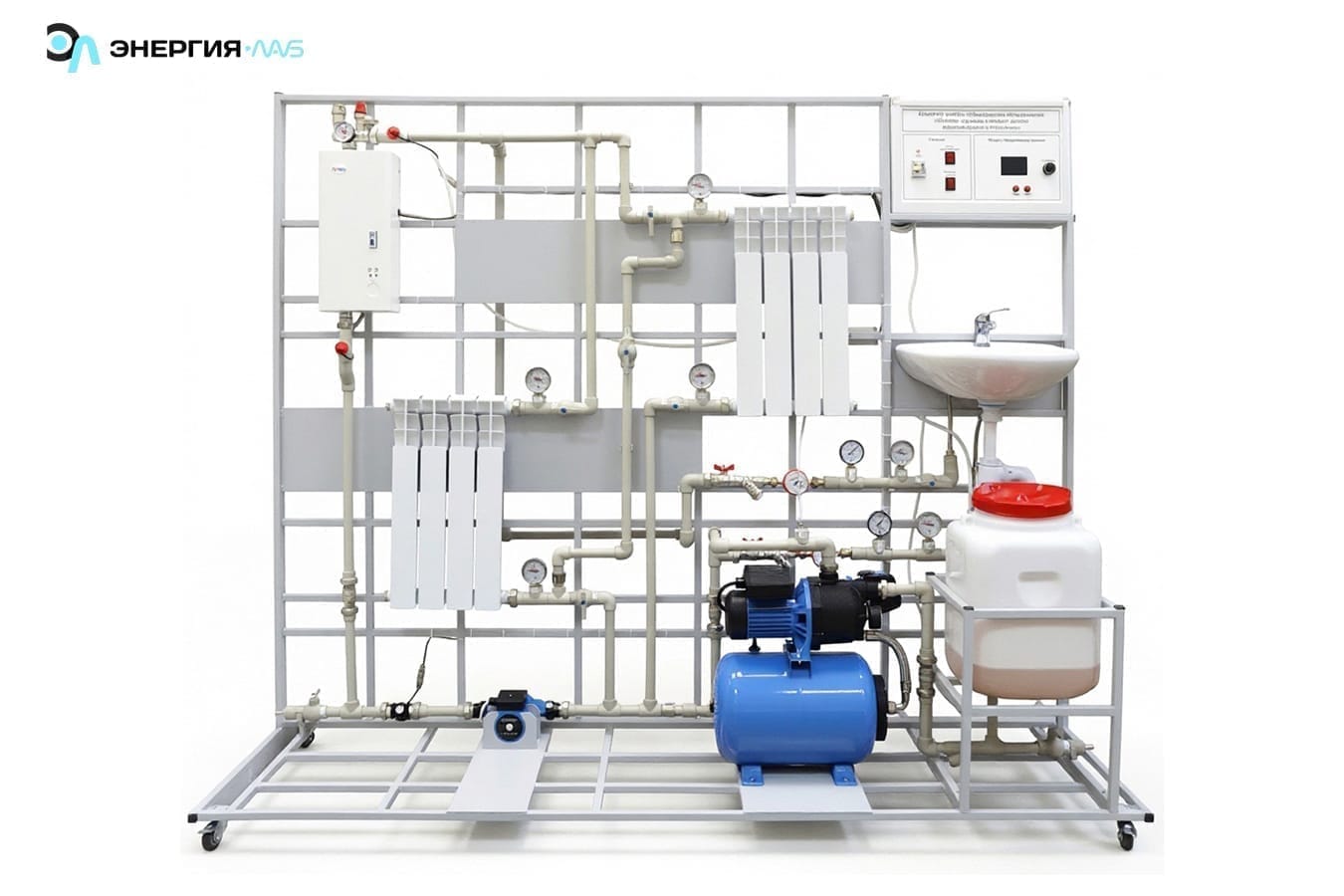

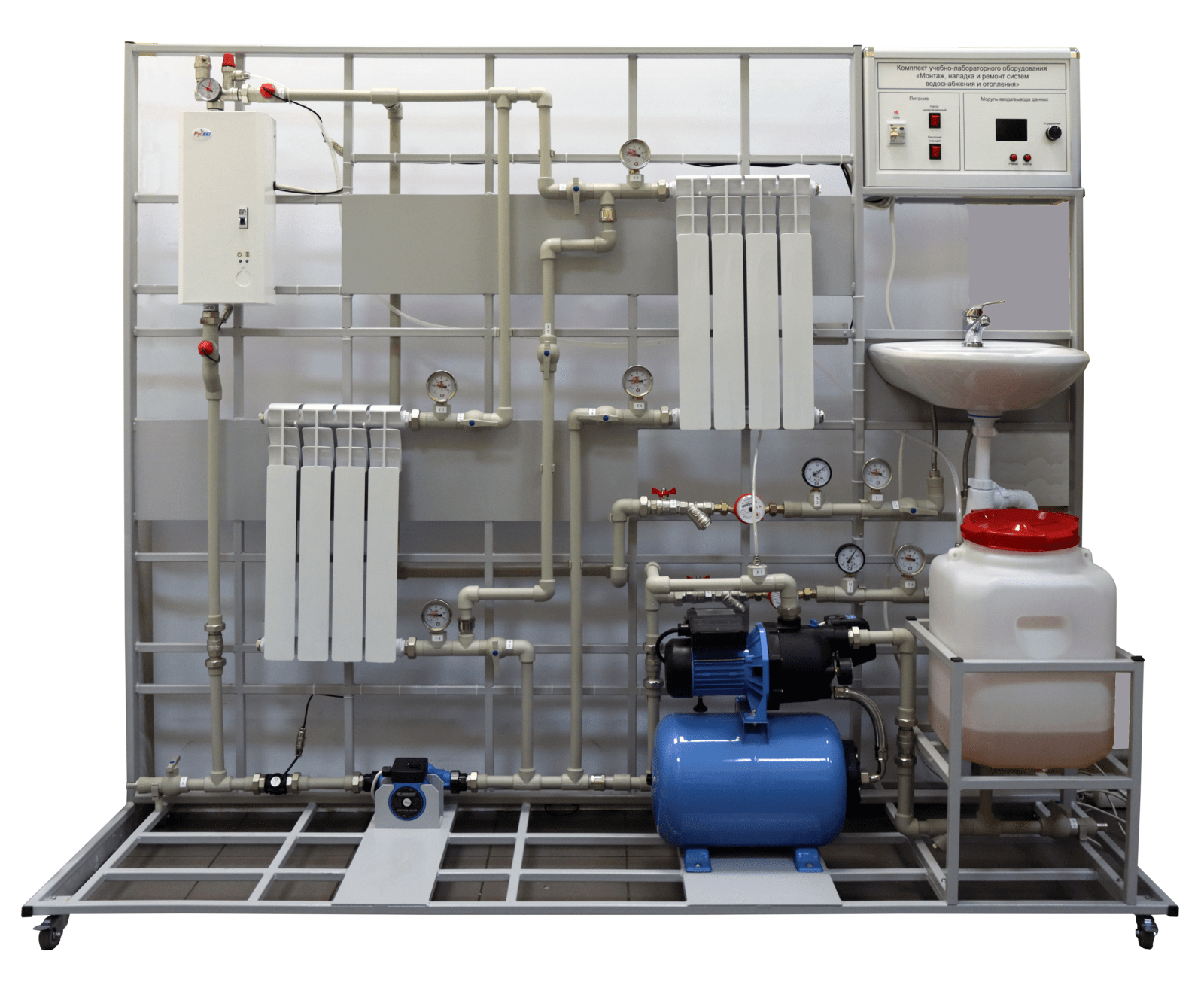

Стенд ұнтақ бояумен боялған металл профильден жасалған жақтау негізі болып табылады. Негізде тежегіштері бар айналмалы дөңгелектер бар. Стендті басқару блогы, сондай-ақ гидравликалық жүйе жақтау негізіне орнатылған.
Басқару блогы болаттан жасалған және ашық сұр түсті ұнтақ бояумен боялған. Алдыңғы панель сызаттарға, чиптерге және тұғырды ұзақ уақыт пайдалану кезінде туындауы мүмкін басқа да зақымдарға төзімділікті қамтамасыз ету үшін қалыңдығы кемінде 4 мм, ақ түсті «шагыл» құрылымы бар ABS пластиктен жасалған. Алдыңғы панельдегі барлық жазулар мен белгілер түрлі-түсті термиялық басып шығару арқылы жасалған.
Бүкіл гидравликалық жүйе диаметрі 25 мм болатын полипропилен құбырынан жасалған. Жүйеге су сорғы станциясы, сондай-ақ айналым сорғысы арқылы технологиялық резервуардан беріледі.
Ыстық сумен жабдықтау және жылыту тізбегі үшін суды жылыту электр су жылытқышы арқылы жүзеге асырылады, оның кіріс және шығыс бөлігінде температура сенсорлары орнатылған.
Жылыту тізбегі радиаторларды параллель де, тізбектей де қосуға мүмкіндік беретін құбырлар мен клапандар жүйесімен ұсынылған. Радиаторлардың кіріс және шығыс бөлігінде температура сенсорлары орнатылған. Ағынның жылдамдығын анықтау үшін су ағынының сенсоры орнатылған.
Су араластырғыш арқылы қолжуғышқа жіберіледі және технологиялық резервуарға қайтарылады.
Стендте орнатылған сенсорлардың нәтижелері басқару блогының СКД дисплейінде көрсетіледі.
