Сипаттама

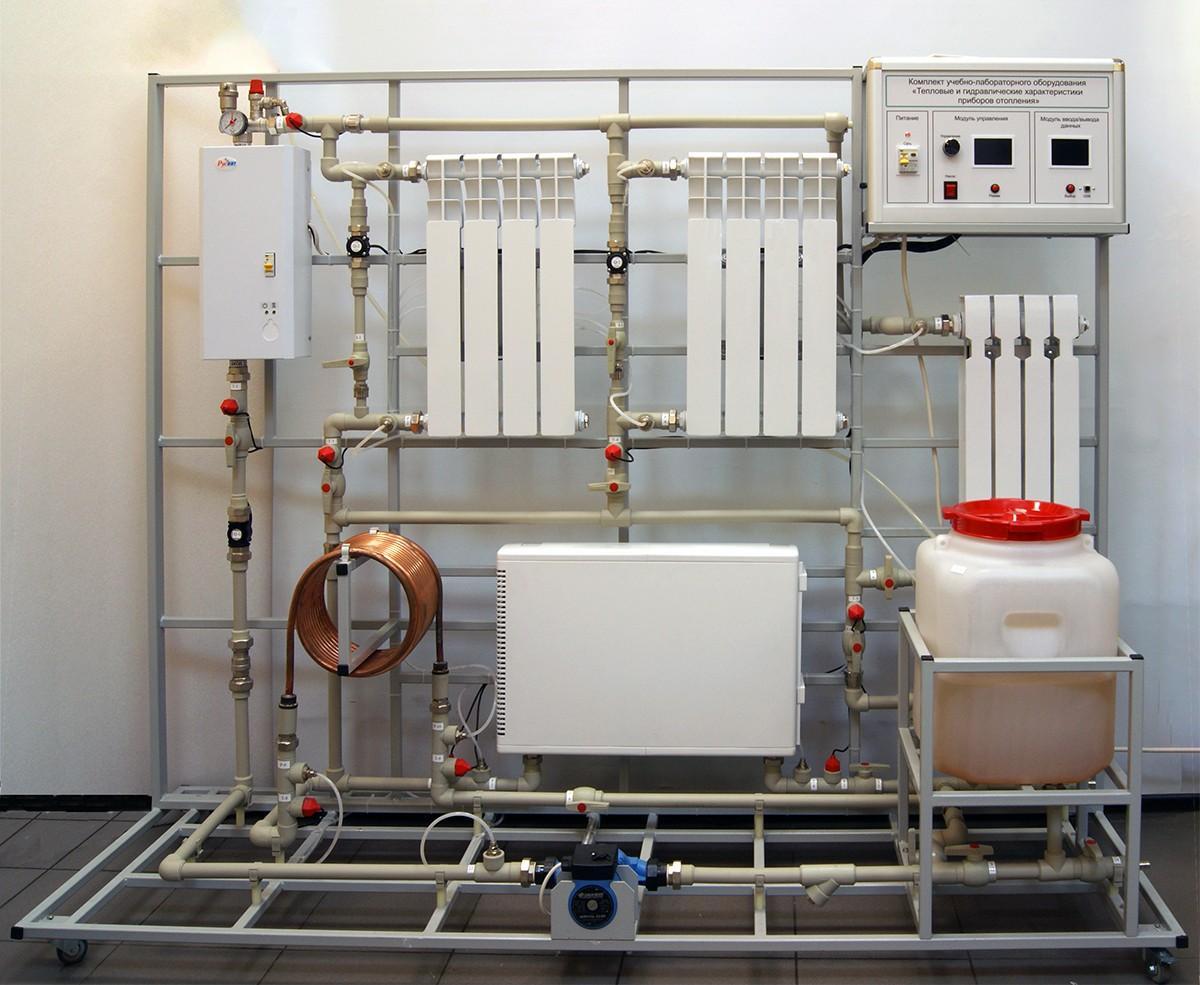

Исполнение стендовое.
Типовой комплект учебно-лабораторного оборудования предназначен для проведения лабораторных работ в высших и средних учебных заведениях для студентов, обучающихся по курсу «Теплоснабжение», «Автоматизация систем отопления», «Отопление и отопительные системы».
Стенд позволяет изучить устройство и характеристики отопительных приборов, а также определять их теплоотдачу и гидравлическое сопротивление. Сравнить коэффициенты затекания при осевом и смыкающемся участке.
Состав стенда:
- Электрический водонагреватель
- Циркуляционный насос
- Датчик расхода жидкости
- Датчик температуры — 8 шт.
- Датчик давления — 2 шт.
- Приборы отопления:
- Биметаллический радиатор
- Чугунный радиатор
- Конвектор
- Змеевик
- Технологический бак
- Блок управления стендом
Блок предназначен для беспроводной коммуникации стенда и ПК. Обеспечивает отображение на ПК, в виде временных зависимостей, параметров электрической сети (ток, напряжение, частота, мощность (активная, реактивная, полная), cos и показаний с различных датчиков. Сочетает в себе коммутатор питания, который позволяет управлять отдельными нагрузками.
Сипаттамалары
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
