Сипаттама

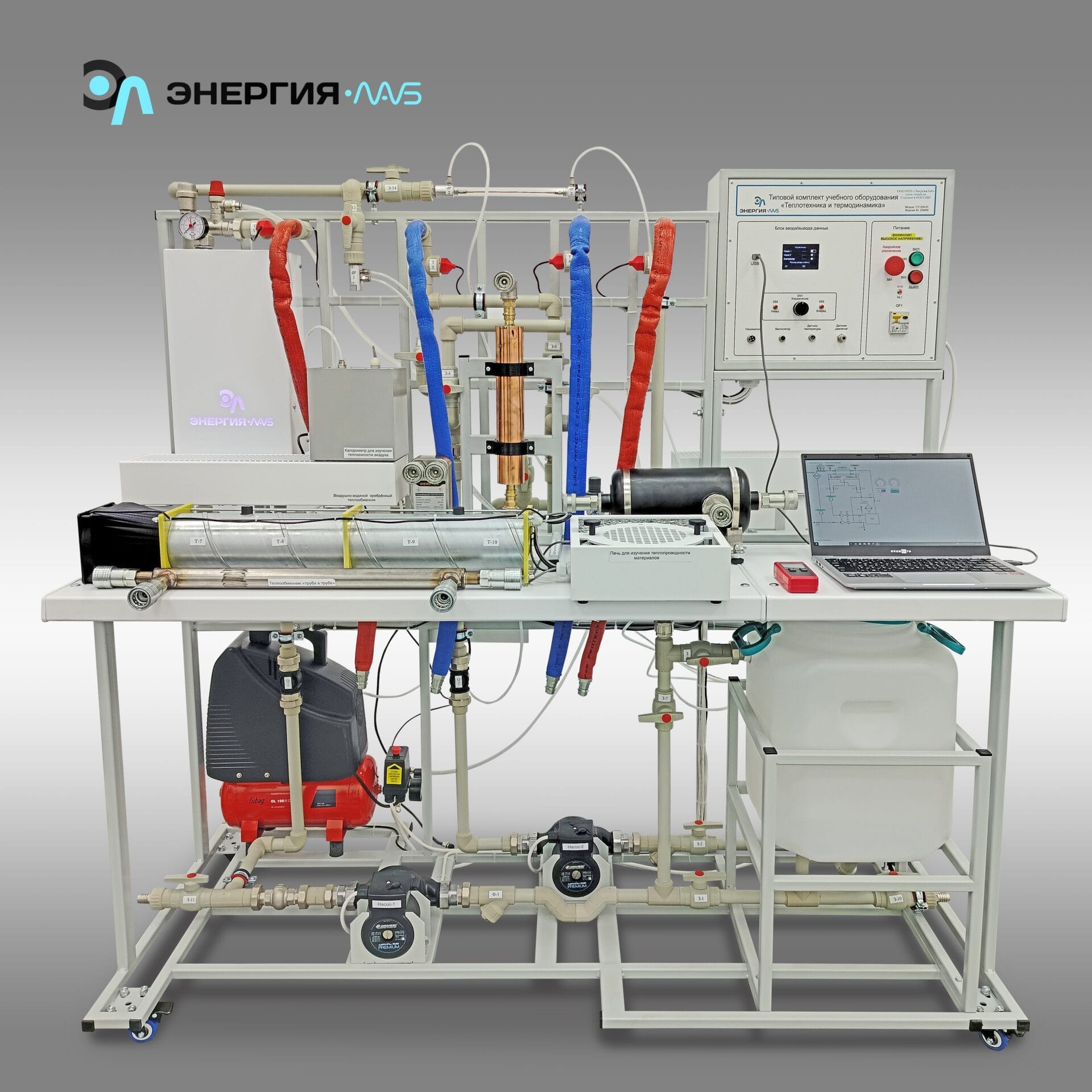

Оқу жабдықтарының типтік жиынтығы «Жылу техникасы және термодинамика» курсы бойынша зертханалық жұмыстардың циклін жүргізуге арналған.
Жиын ұнтақ бояумен боялған металл профильден жасалған жақтау негізіне орналастырылған.
Гидравликалық жүйе полипропилен құбырынан жасалған. Гидравликалық жүйе суық және ыстық су тізбегінен тұрады. Жүйедегі судың қозғалысы ыстық және суық тізбек жүйесінде орнатылған айналым сорғыларының көмегімен жүзеге асырылады. Су электр қазандығы арқылы жылытылады.
Зерттелетін модульдер гидравликалық жүйеге қосылған. Модульдер жылдам шығарылатын қосылымдар арқылы қосылады. Құбырлар мен арматуралар жүйесі зертханалық жұмыстарды әртүрлі ағын режимдерінде жүргізуге мүмкіндік береді: алға ағын және қарсы ағын.
Қысым, ағын және температура сенсорлары тірек жүйесінде орналасқан. Зерттеу объектілерінде орнатылған барлық сенсорлар өлшеу жүйесіне қосылған.
Гидравликалық модульдер.
1. «Құбырдағы құбыр» жылу алмастырғыш.
2. Пластиналы жылу алмастырғыш.
3. Айналмалы металл цилиндр.
Пневматикалық модульдер.
4. Жинақтаушы саптама.
5. Ауа тұтқырлығын анықтау модулі.
Өзіндік модульдер.
6. Материалдардың жылу өткізгіштігін зерттеуге арналған зертханалық модуль.
7. Жылу беруді зерттеуге арналған зертханалық модуль.
8. Ауаның жылу сыйымдылығын зерттеуге арналған калориметр.
