Сипаттама

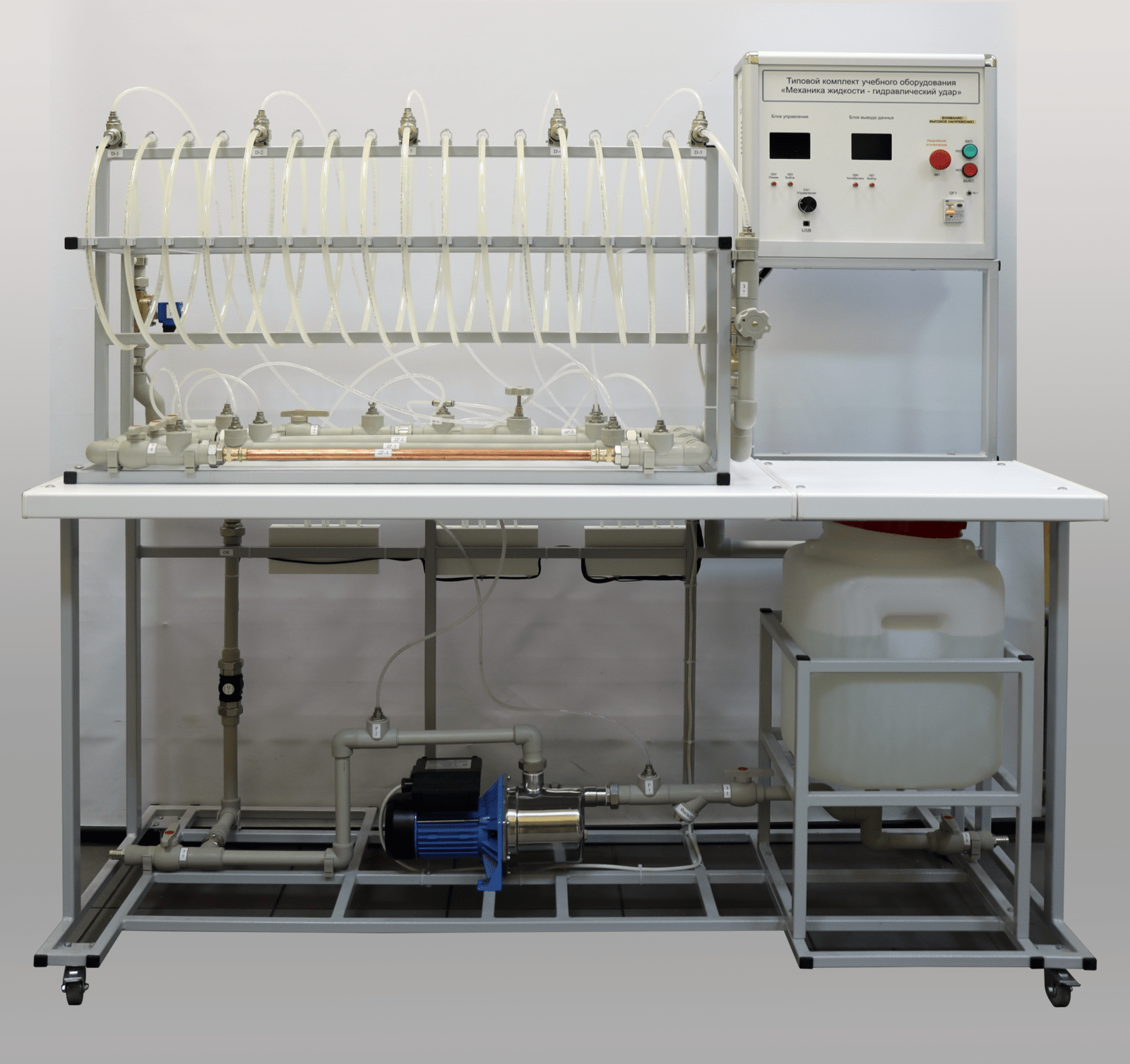

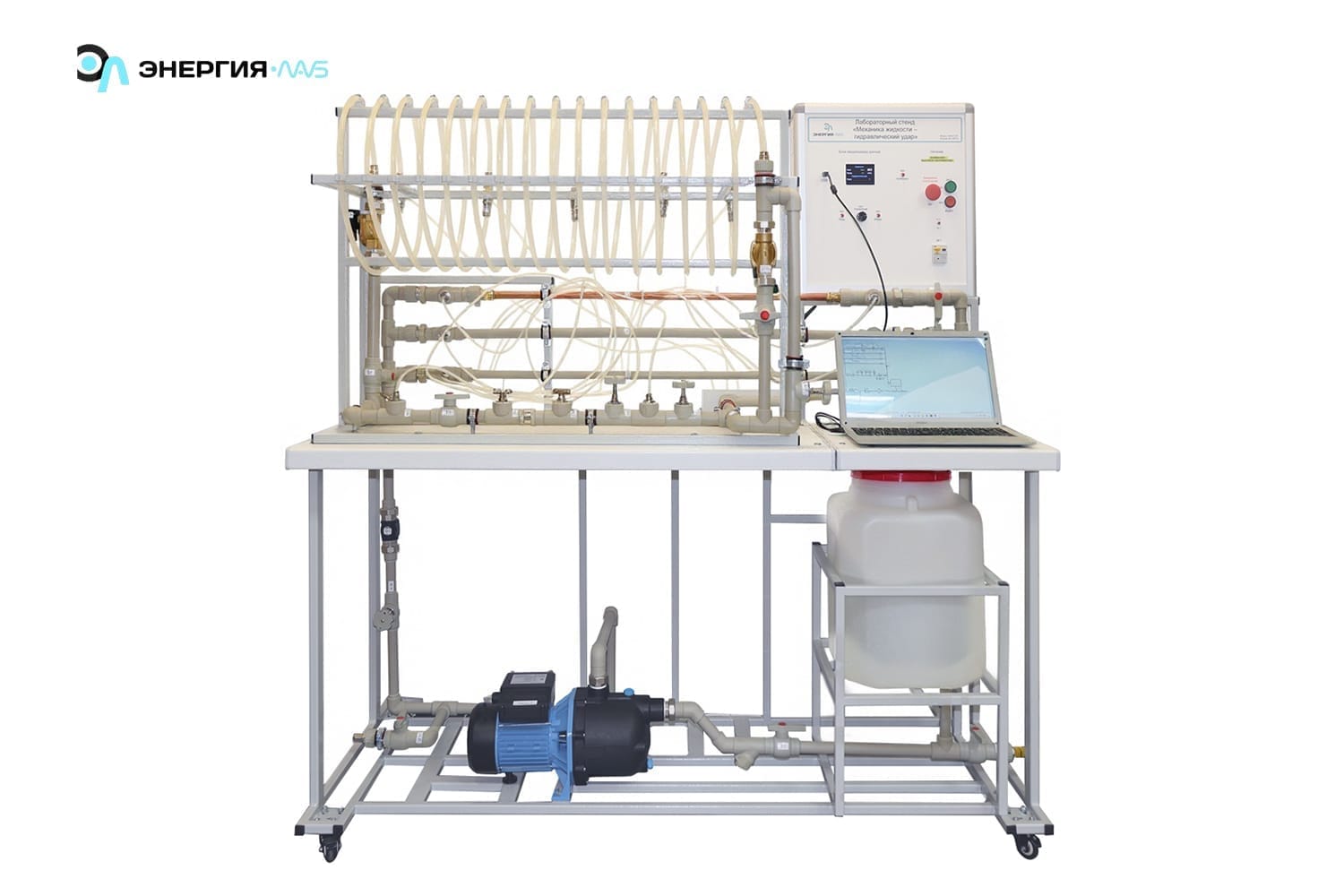

«Сұйықтық механикасы – су балғасы» оқу жабдықтарының стандартты жиынтығы гидродинамиканың заңдылықтары мен құбылыстарын зерттеу бойынша зертханалық жұмыстарға арналған.
Рамаға қосалқы және сынау элементтерінен, сондай-ақ стендті басқару блогынан тұратын гидравликалық жүйе орнатылған.
Стендтің гидравликалық жүйесі PPR құбырынан жасалған. Рамаға стендпен орталықтандырылған сумен жабдықтау және кәріз жүйесіне қоспай жұмыс істеуге мүмкіндік беретін технологиялық резервуар орнатылған.
Жүйе зерттеу аймақтарына бөлінген:
1. Су балғасын зерттеу аймағы. Диаметрі 12 мм және ұзындығы 20 м болатын ПВХ құбырынан жасалған. Жұмысты орындау үшін секцияның кіріс және шығыс бөлігінде екі соленоидты клапан орналасқан. Клапандар басқару блогынан басқарылады. Сайтта бір-бірінен бірдей қашықтықта орналасқан бес қысым датчигі бар.
2. Жергілікті кедергідегі қысымның жоғалуын зерттеу бөлімі. Бұл диаметрі 25 мм болатын полипропилен құбырының учаскесі, оған гидравликалық кедергілер кран, клапан және диафрагма түрінде орнатылған. Зерттелетін аймақтарда дифференциалды қысым датчиктері орналасқан.
3. Құбырлардың сипаттамаларын зерттеуге арналған бөлім. Түрлі материалдардан жасалған құбырлардан жасалған. Құбыр учаскелерінде дифференциалды қысым датчиктері орнатылған.
Жүйедегі судың қозғалысы стендтің төменгі бөлігінде орналасқан орталықтан тепкіш сорғы арқылы жүзеге асырылады.
