Сипаттама

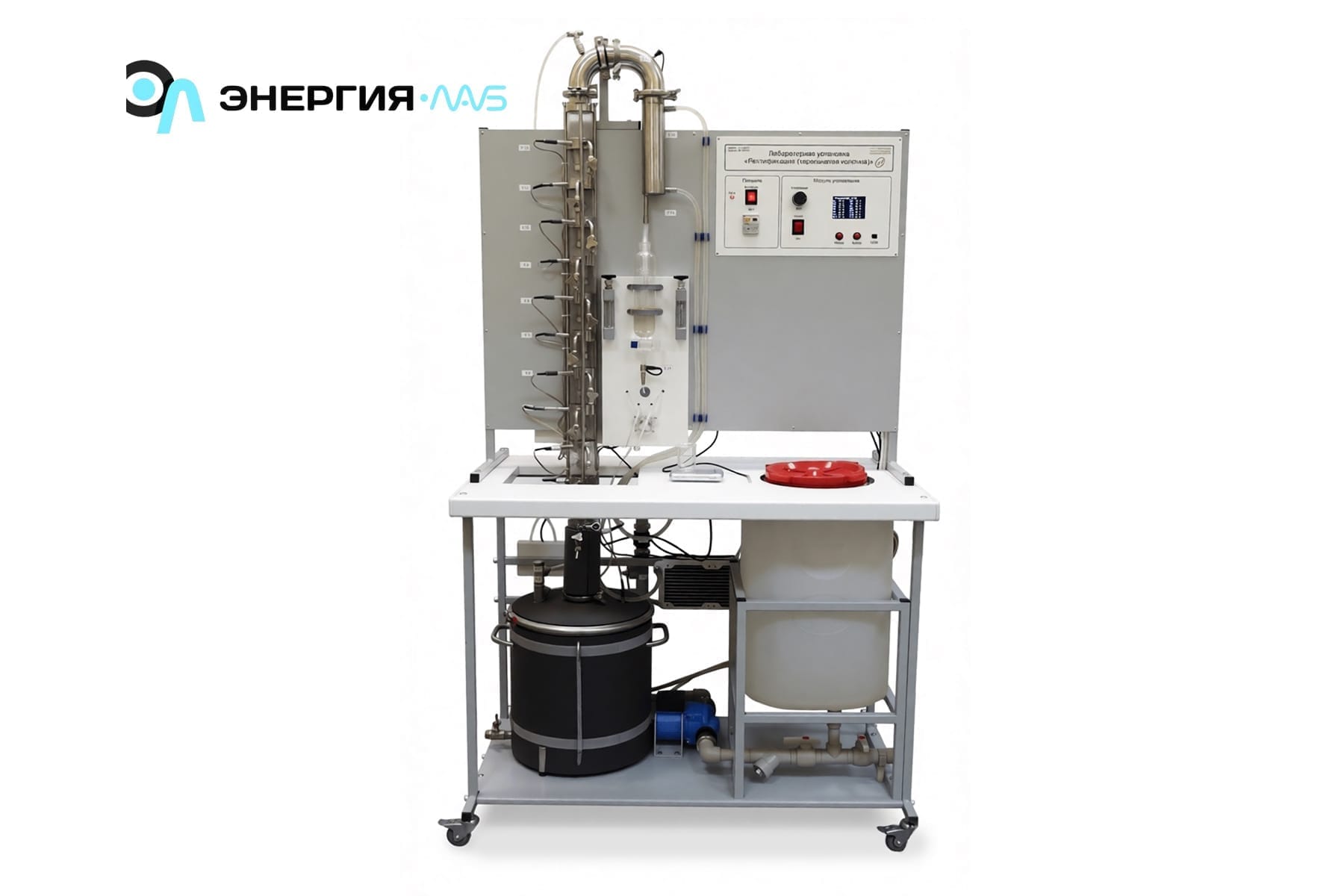

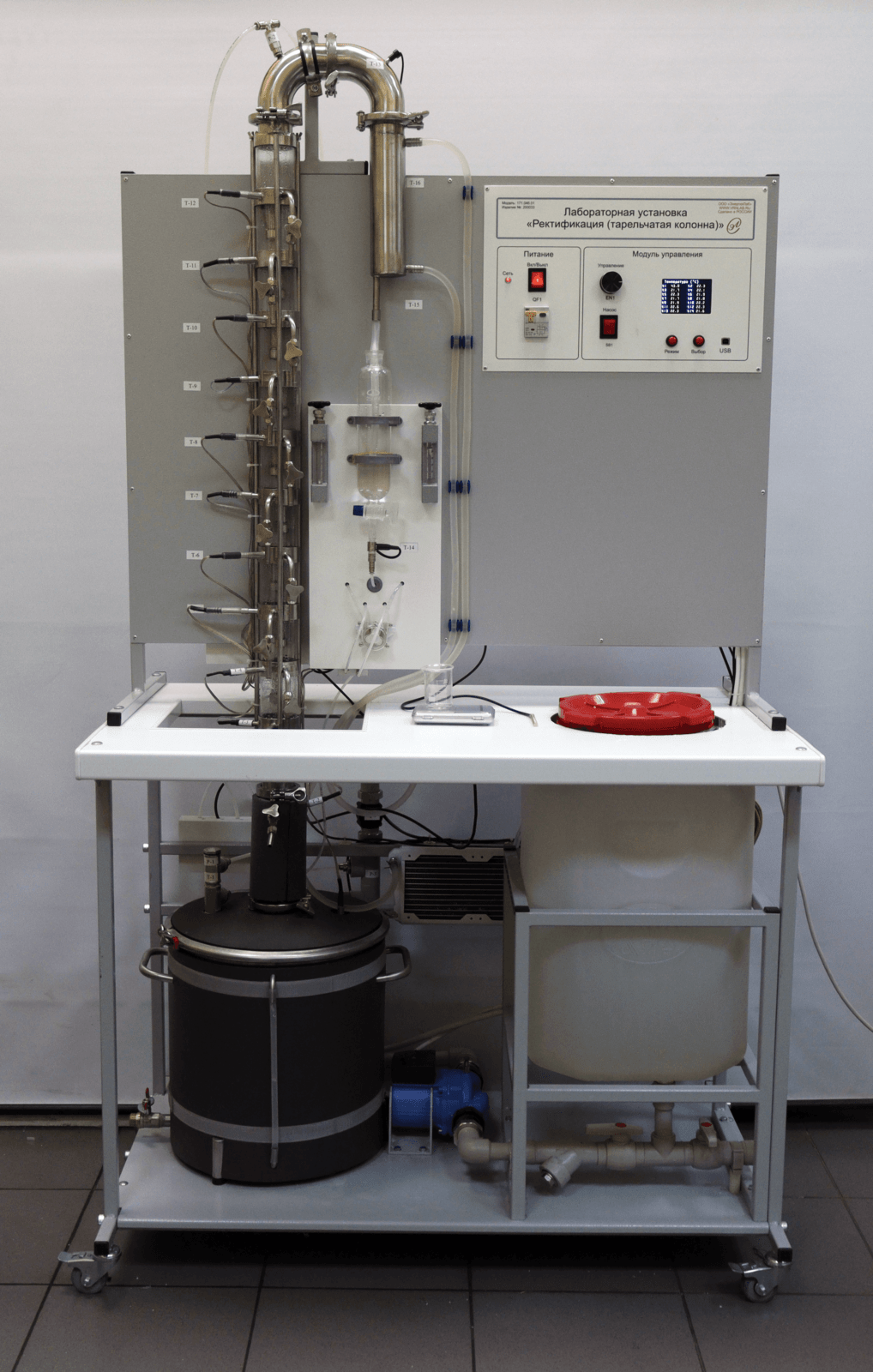

Зертханалық қондырғы сұйық қоспаларды қайнау температурасы бойынша ерекшеленетін құрамдас бөліктерге бөлуді, сұйықтықты бірнеше рет булану және буларды конденсациялау арқылы зерттеуге арналған.
Сыйымдылығы 27 литр текше — электр қыздырғыш элементі (TEN) орнатылған бастапқы қоспа үшін. Қыздыру элементтеріне берілетін кернеуді өзгерту арқылы олардың қуатын басқаруға және сол арқылы колоннадағы бу ағынын реттеуге болады. Температура мен қысым сенсорлары текшеге салынған.
8 клапан науасы бар айдау бағанасы. Колонна бөліктері шыныдан жасалған. Бұл ағындардың қозғалысын және клапандардың жұмысын бақылауға мүмкіндік береді. Әрбір секция температура сенсорымен, сондай-ақ су төгетін клапанмен жабдықталған. Құбырдың көмегімен колоннаның жоғарғы жағынан бу конденсаторға беріледі. Онда колоннаның жоғарғы жағынан келетін бу сұйықтыққа айналады. Бұл жағдайда бөлінетін жылу технологиялық резервуардан келетін сумен жойылады. Су айналым сорғысының көмегімен жүйеде айналады және радиатормен салқындатылады. Жүйе конденсатордың кіріс және шығыс бөлігінде орналасқан ағын мен температура сенсорларымен жабдықталған.
Конденсатордан дистиллят жоғарғы өнімді жинауға арналған контейнерге түседі, ол жерден перистальтикалық сорғы арқылы сорылады. Дистилляттың бір бөлігі (рефлюкс) колоннаның жоғарғы бөлігіне қайтарылады, екінші бөлігі таза өнім түрінде текшеге құйылады. Дистилляция ағынының жылдамдығы ротаметрлердің көмегімен анықталады.
Контейнерде оны атмосферамен байланыстыратын тесік бар. Қондырғыны пайдалану кезінде контейнердегі сұйықтықтың толып кетуіне жол бермей, оның деңгейін бақылау қажет.
Стенд жүйесі алынған спирттің концентрациясын автоматты түрде анықтауды қамтамасыз етеді.
