Сипаттама
Зертханалық қондырғы поршеньді компрессордың құрылымы мен жұмыс принципін, сонымен қатар поршеньді машиналардағы термодинамикалық процестерді зерттеу бойынша зертханалық жұмыстарды жүргізуге арналған.

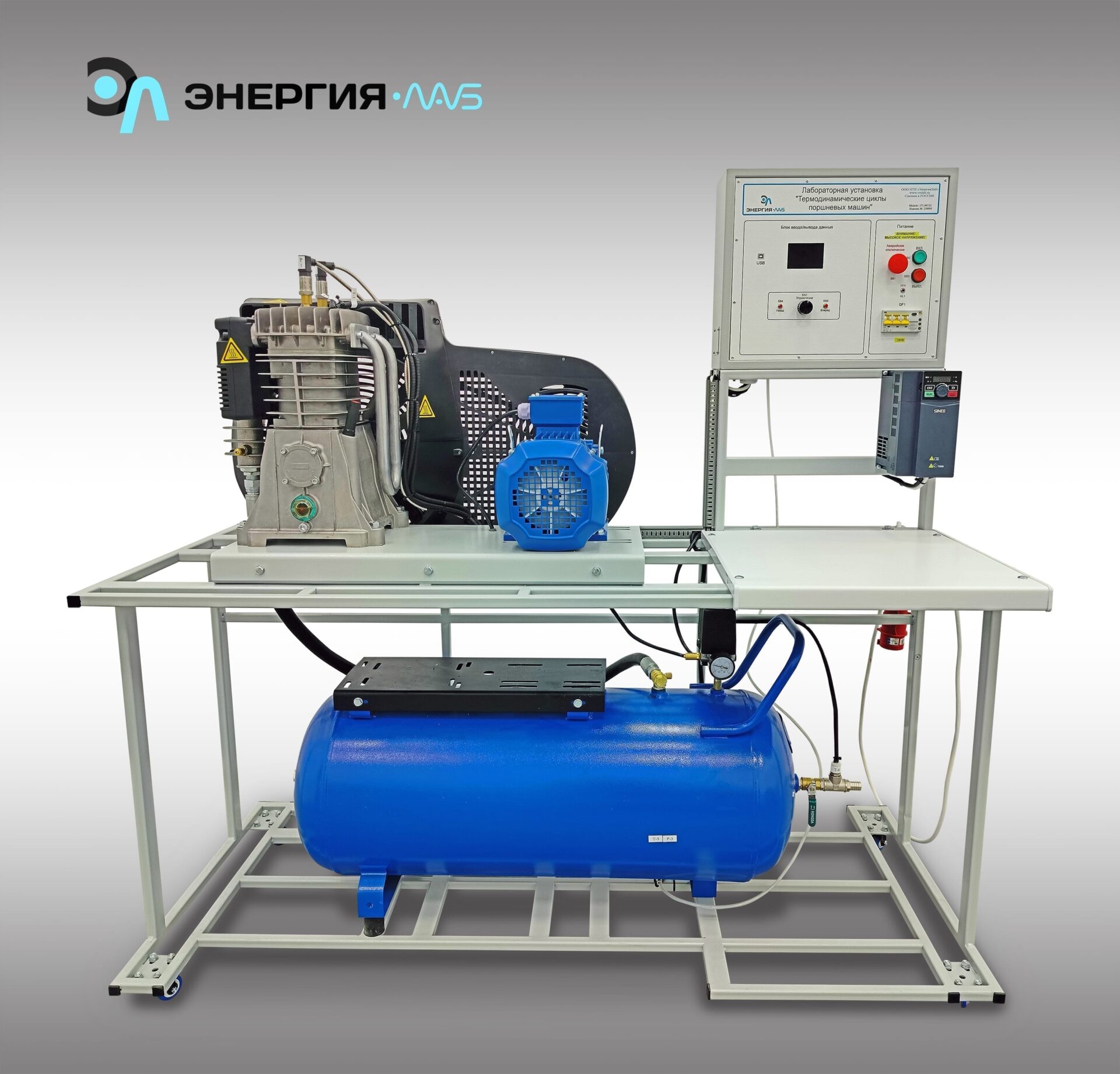

Зертханалық стенд рамалық негізде жасалған.
Дірілге қарсы табандардағы екі сатылы поршеньді компрессор, қозғалтқыш және компрессорды салқындату жақтаудың жоғарғы бөлігінде орнатылған. Стендтің төменгі жағында қабылдағыш бар. Бұл орналастыру компрессордың конструкциясын, сондай-ақ оның жұмыс принципін зерттеуге мүмкіндік береді.
Құрылғының қысылған ауасы жақтаудың төменгі жағында орналасқан қабылдағышқа түседі. Цилиндрлер блогында орналасқан қысым сенсорлары олардағы ауаның қысылу процесін зерттеуге мүмкіндік береді. Басқару блогында, сондай-ақ бағдарламалық құралда қысым мен температура графигі көрсетіледі. Әрбір сатының кіріс және шығыс бөлігінде орналасқан температура сенсорлары цилиндрлер блогы арқылы өткеннен кейін температураның өзгеруін, сондай-ақ ауаның аралық салқындатылуын бақылауға мүмкіндік береді. Қабылдағыштағы сенсорлар ондағы температура мен қысымды бақылауға мүмкіндік береді.
