Сипаттама

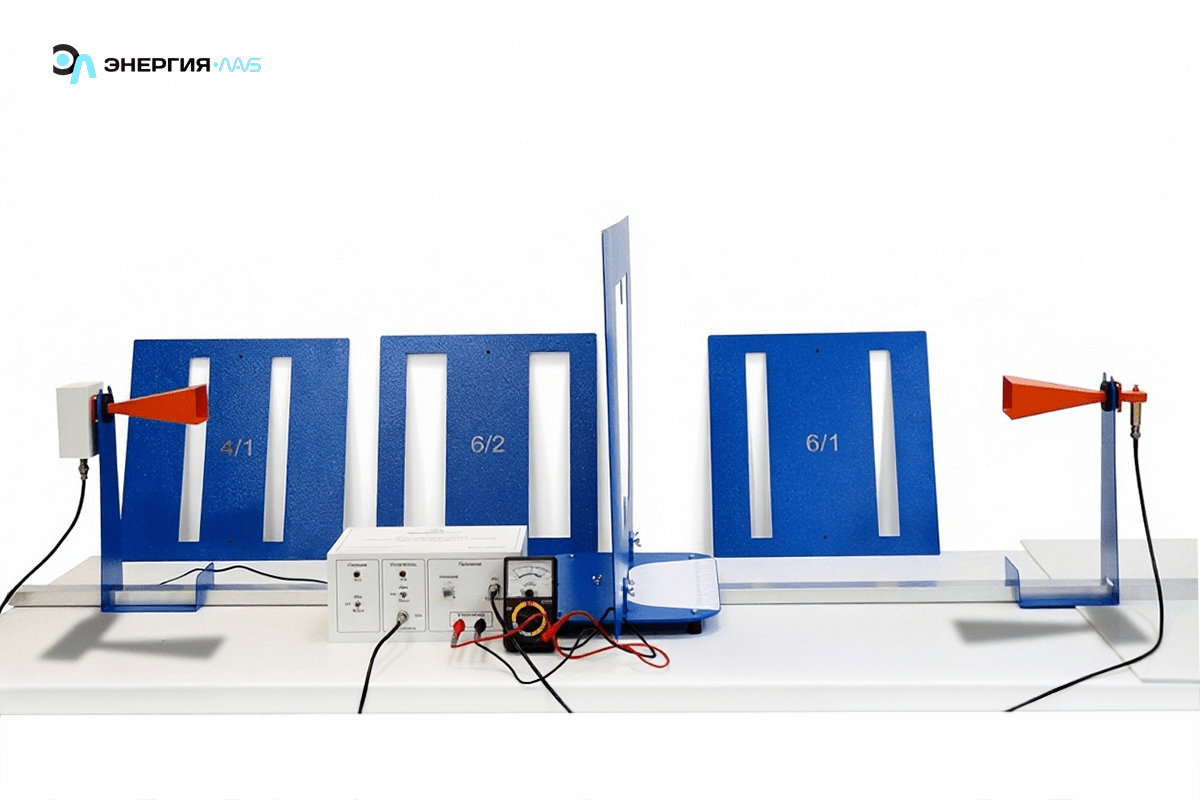

Зертхана қондырғысы өлшеу блогы мен басқару блогынан тұрады.
Өлшем бірлігіне мыналар кіреді:
— кадр негізі. Экран ұстағыш кронштейн негізге бекітілген. Негізде жылжымалы сызғыштың айналу бұрыштарын өлшеуге арналған шкала бар;
– екі тесігі бар экран;
— сантиметрлік шкаласы басылған жылжымалы сызғыш;
– басылған сантиметрлік шкаласы бар тұрақты сызғыш;
— антенналарды орнатуға арналған екі кронштейн;
— мүйізді сәуле шығаратын антенна. Антеннаға микротолқынды генератор орнатылған. Бұл жұмыста жиілігі 9 ГГц микротолқынды сәулелену көзі пайдаланылады;
— мүйізді қабылдау антеннасы;
Жиынтықта саңылаулары бар экрандардың үш нұсқасы бар:
— 4/1 қатынасындағы саңылаулары бар экран: ені толқын ұзындығына тең саңылаулар, саңылаулар арасындағы қашықтық 4 толқын ұзындығы;
— 6/1 қатынасындағы саңылаулары бар экран: ені толқын ұзындығына тең саңылаулар, саңылаулар арасындағы қашықтық 6 толқын ұзындығы;
— 6/2 қатынасындағы саңылаулары бар экран: ені екі толқын ұзындығына тең саңылаулар, саңылаулар арасындағы қашықтық 6 толқын ұзындығы.
Экрандар кронштейнге орнатылған және қанат бұрандаларымен бекітілген.
Өлшеу блогы басқару блогына жіберуші және қабылдаушы антенналарда орнатылған арнайы қосқыштар арқылы қосылады.
Жеткізу жинағында теру мультиметрі бар.
