Сипаттама
«Тікұшақтың айналмалы тақтасының конструкциясы және жұмыс істеу принципі» оқу үлгісі тікұшақ роторының бұрмалау тақтасының құрамдас бөліктерінің өзара байланысының кинематикалық және құрылымдық-күштік диаграммаларын зерттеуге, сондай-ақ оның жұмыс істеу принципін нақты көрсетуге арналған.

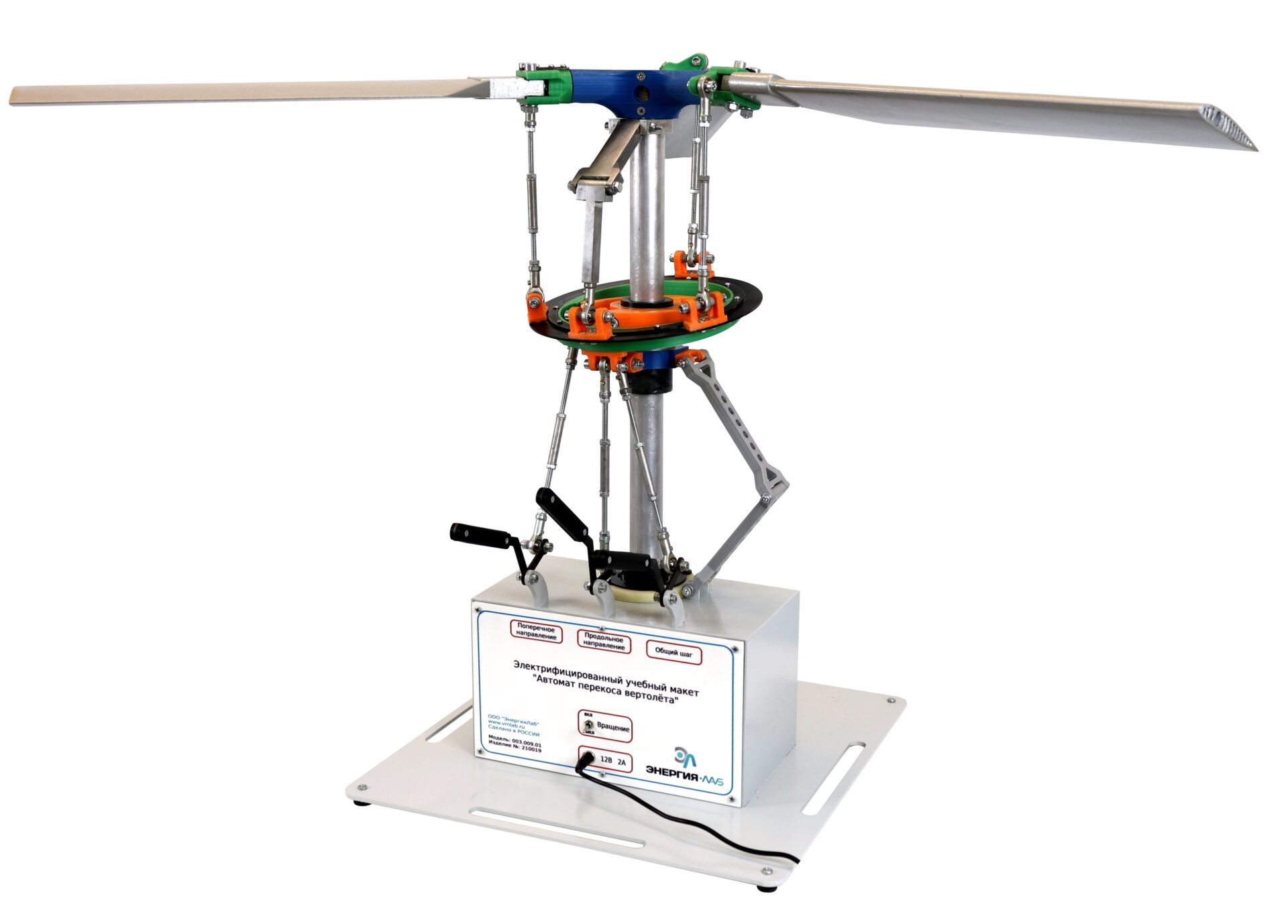

Электрлендірілген оқыту моделі шыны талшық негізінде пластиктен, металлдан және полимер-композиттік материалдан жасалған. Модель Б.Н. жобасы бойынша жасалған үш қалақты тікұшақтың негізгі роторының конструкциясы болып табылады. Юрьев, пышақтың механизмін және қалақтардың орнату бұрышын (жалпы қадамын) басқару механизмін егжей-тегжейлі ауқымды енгізумен.
Жазулар, диаграммалар мен белгілер мөлдір полиуретанды жабыны бар түрлі-түсті УК термиялық басып шығару арқылы жасалады.
Айналмалы тақта шыбықтарын басқару қолмен жүзеге асырылады және арнайы рычагтардың әрекеті арқылы орындалады. Схемада барлық негізгі құрамдас бөліктер көрсетілген: штангалар, бүйірлік басқару рокер рычагы, бойлық басқару рокер рычагы, қадамды басқарудың ұжымдық тұтқасы, сырғытпа, ішкі кардан сақинасы, сыртқы кардан сақинасы, драйвер, қалақтарды айналдыру өзектері, пластина, пропеллер қалақтары.
