Сипаттама

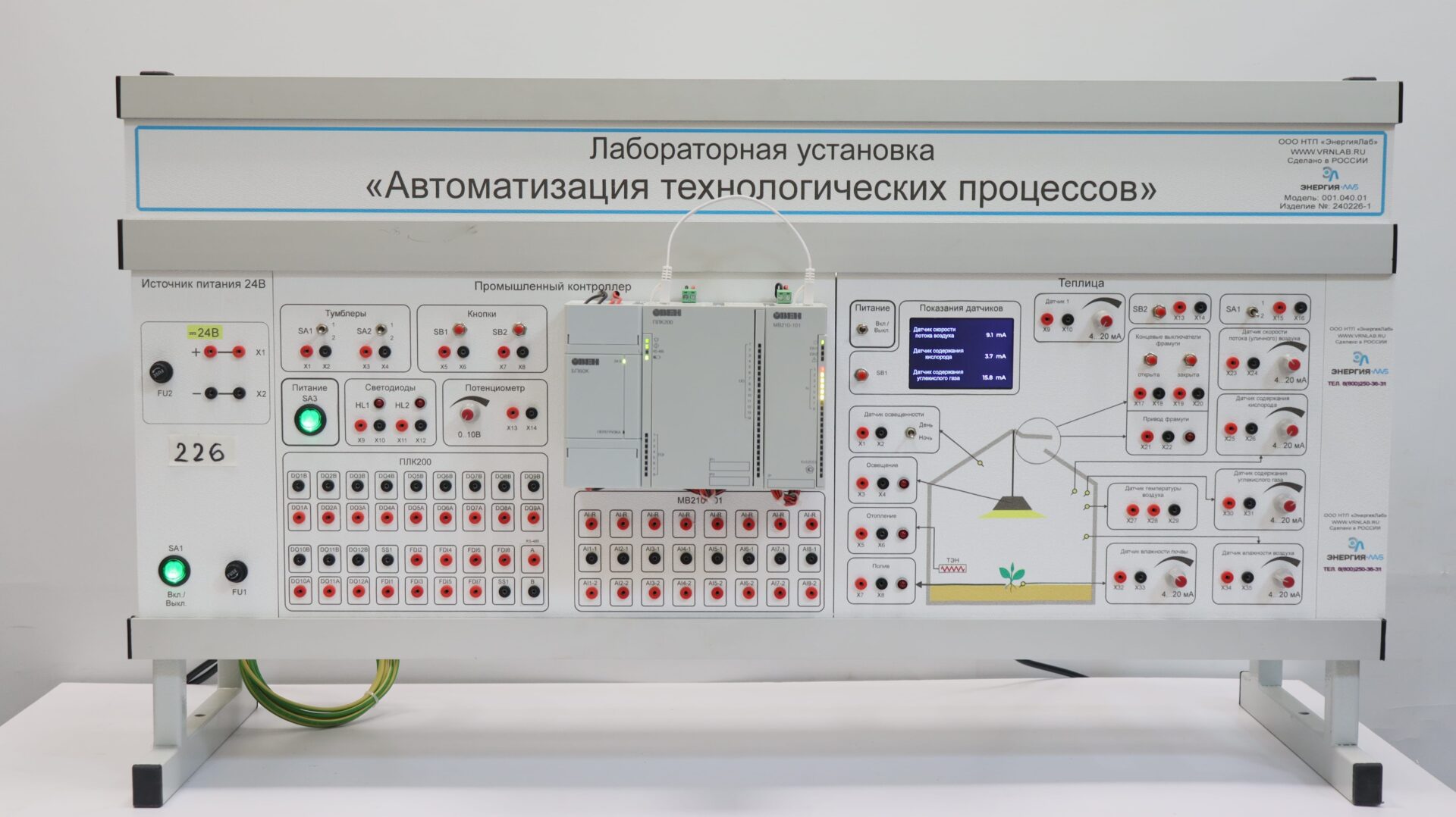

Зертханалық қондырғы жылыжай моделінің микроклиматының негізгі технологиялық параметрлерін бақылауды және реттеуді қамтамасыз ететін PLC200 өнеркәсіптік контроллері негізінде технологиялық процестерді автоматтандыру элементтерін зерттеу бойынша зертханалық және практикалық сабақтар топтамасын өткізуге арналған.
Зертханалық орнату жұмыс үстелі нұсқасында жасалған.
Тірек модульдерді орнатуға және бекітуге арналған.
Модуль құрамы:
— «24В қуат көзі» модулі;
— «Өндірістік контроллер» модулі;
— «Жылыжай» модулі.
Модуль корпустары пластмассадан жасалған, қалыңдығы 4 мм, ақ түсті, бұл корпуста бұзылу орын алған жағдайда электр тогының соғу ықтималдығын азайтады.
Модуль панелдеріндегі жазулар, диаграммалар және белгілеулер түрлі-түсті басып шығару арқылы жасалады.
Модуль панелінде жылыжайдың микроклимат параметрлерін имитациялайтын контроллердің, құрылғылар мен сенсорлардың контактілері бар.
Контроллер дербес компьютерден іске қосылады. Функционалдылық тексеріліп, интерфейс жылыжай үлгісінің микроклиматының негізгі технологиялық параметрлерін бақылауға және реттеуге көмектесу үшін конфигурацияланады: қоршаған орта температурасы; ауа ағынының жылдамдығы; жарықтандыру; ауа мен топырақ ылғалдылығы; оттегі мен көмірқышқыл газының мөлшері.
Оқу стенді өндірістік контроллерлердің негізгі мүмкіндіктерімен танысуға, релелік басқару схемасының жұмысын зерттеуге, PID контроллерінің жұмысымен танысуға және басқару жүйесін оңтайландыру әдістерін зерттеуге көмектеседі.
