Сипаттама
Оқу жабдықтарының типтік жиынтығы ашық арналардағы (өзендер, бұлақтар, каналдар, құбырлар) ағынының процестерін зерттеуге арналған, гидравликалық тәжірибелер жүргізуге және гидравликалық жұмыстарды орындауға мүмкіндік береді.

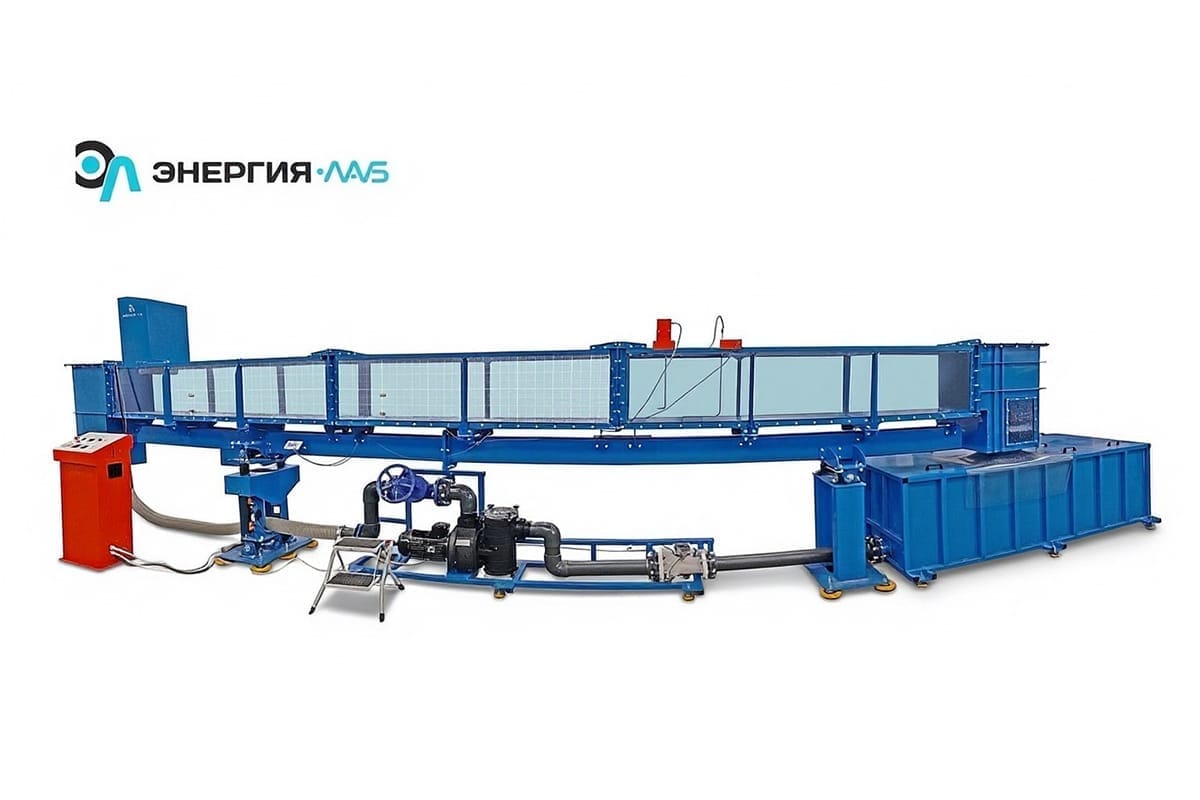

Стенд – арматуралық болат элементтері бар дәнекерленген болат қаңқада жасалған және ішкі жағында болып жатқан процестерді көзбен көруге мүмкіндік беретін мөлдір акрил материалымен қапталған науаның жиналмалы ағынды бөлігі.
Ағын бөлігі екі дәнекерленген металл тірекке орнатылады.
Ағын бөлігіне қысым және су төгетін цистерналар бекітілген.
Су төгетін жағында су төгетін резервуардың түбіне орнатылған науаның ағыс бөлігін жабу үшін құлыптау механизмі бар.
Толқынды генерациялау механизмі жеке модуль болып табылады, оның белсенді элементі реттелетін электр жетегі бар болат парақтан жасалған үшбұрышты профиль болып табылады.
Дөрекі сүзгісі бар сорғы блогы, ультрадыбыстық ағын датчигі және басқару клапаны бөлек жақтауға орналастырылған.

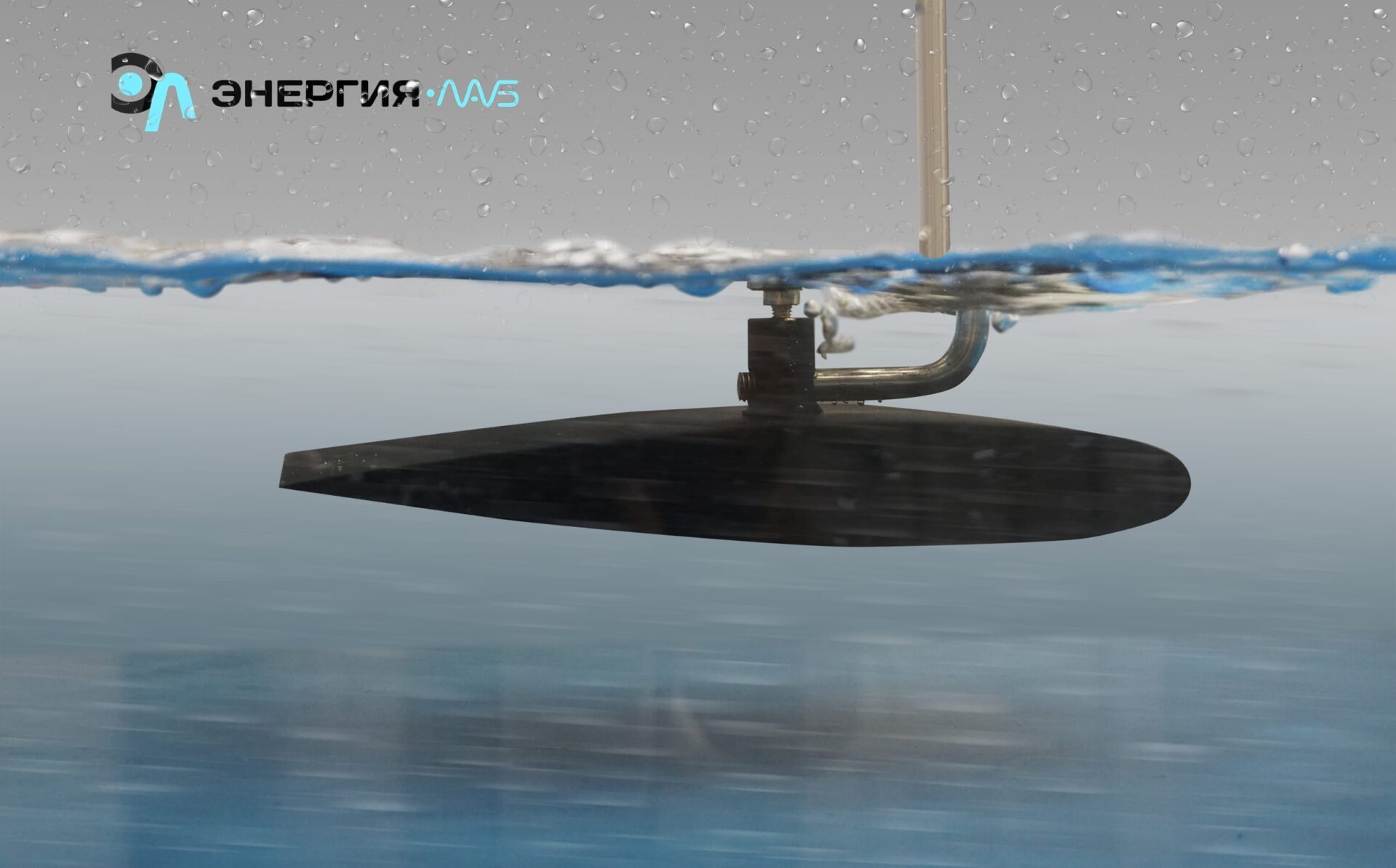

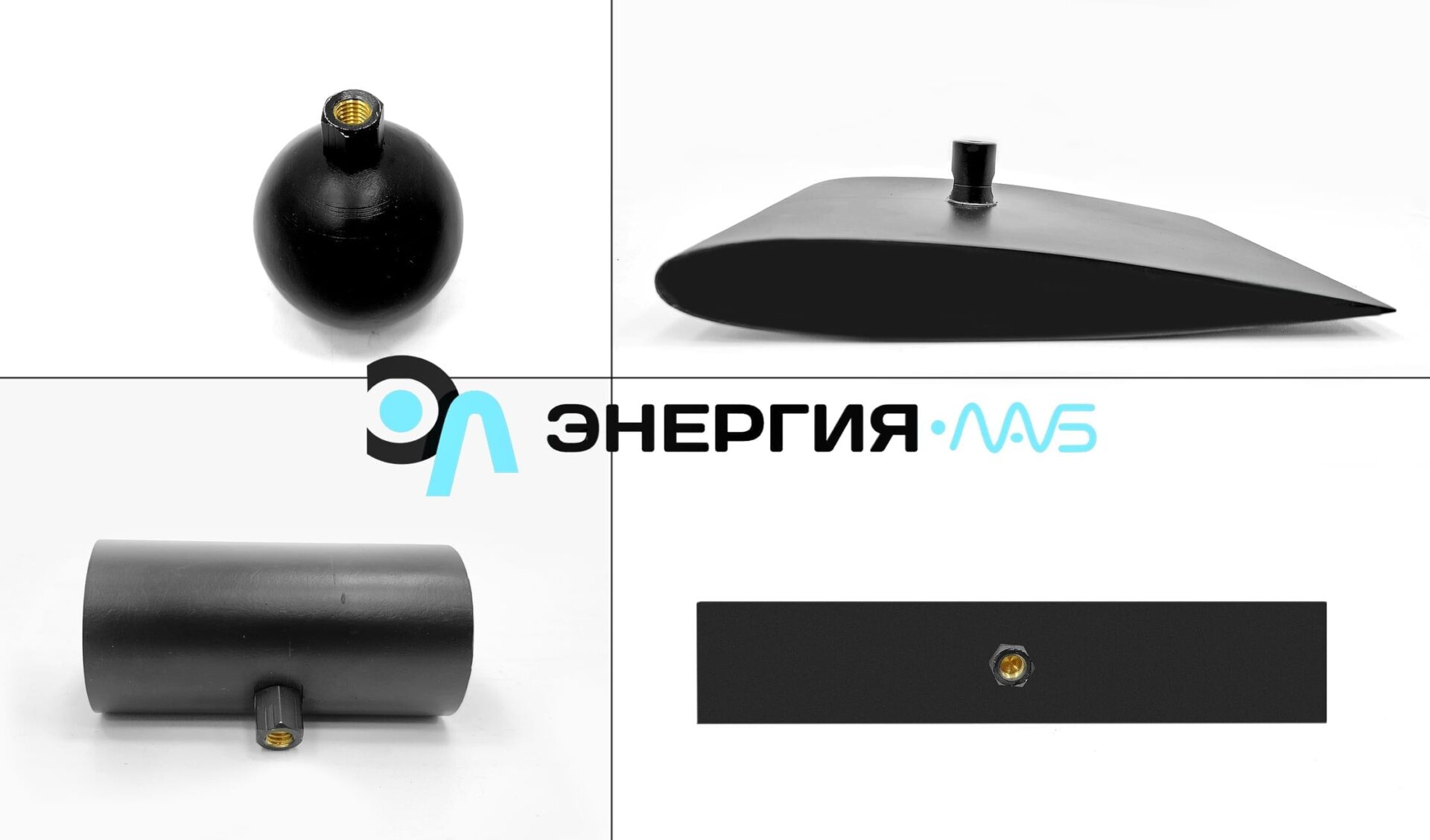

Әртүрлі денелерге сұйық ағынының күшін өлшеу үшін тензометрі бар жылжымалы арба қолданылады. Зерттелетін үлгілер жиынтығы: қанат профилі, шар, цилиндр, үшбұрыш.
Сұйықтық ағынының жылдамдығы питот түтігінің көмегімен өлшенеді.

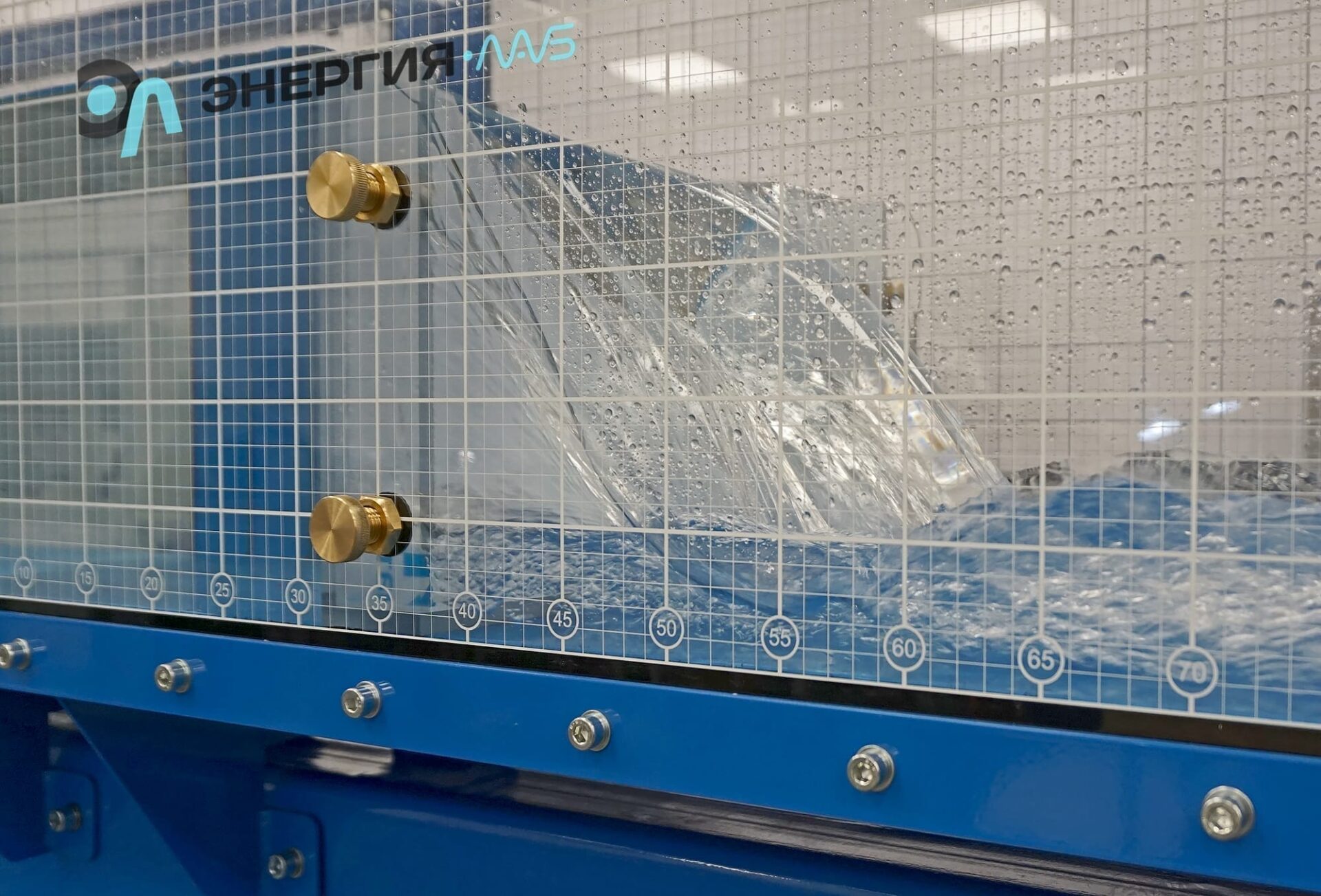

Үлгілер мен кедергілерді түзету үшін науаның ішіне герметикалық жезден жасалған бұрандалы құрылғылар орнатылған.
Науа ішінде орнатылған сынақ үлгілерінің жинағы: бөгендер, сепараторлар, табалдырықтар.
