Сипаттама

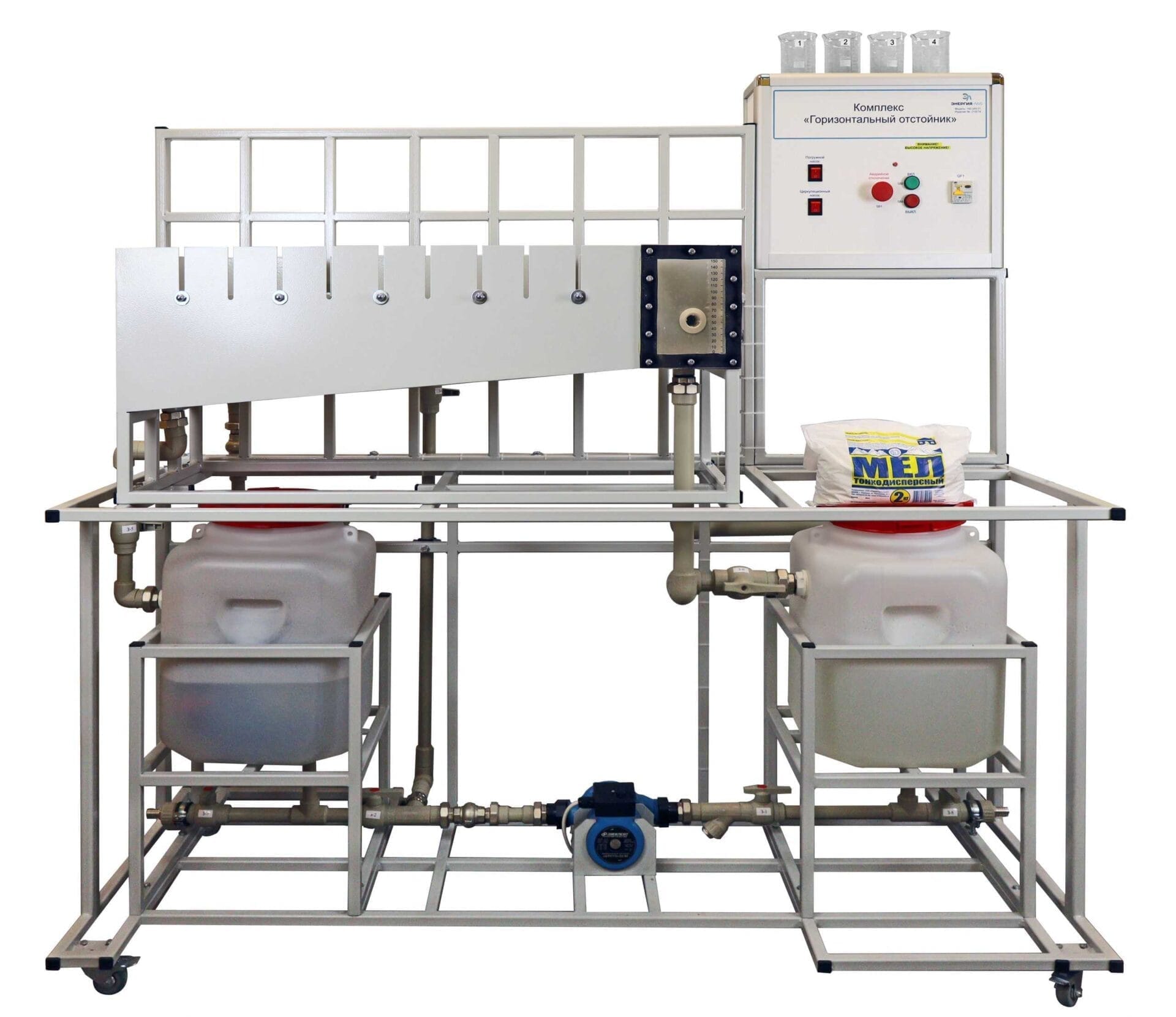

Зертханалық стенд көлденең тұндырғыштың конструкциясы мен жұмыс істеу принципін зерттеуге арналған, сонымен қатар ағынды суларды тазарту қондырғыларында нақты жағдайда болатын нақты процестерді модельдеуге мүмкіндік береді.
Гидравликалық жүйе жақтау негізіне орнатылған және басқару блогы орнатылған.
Гидравликалық жүйеге мыналар кіреді:
— көлденең шұңқырдың үлгісі;
— электрлік ортадан тепкіш суасты сорғы;
— айналым сорғысы;
— қалқымалы заттарды сақтауға арналған резервуар;
— стендтің автономды жұмысына арналған резервуар;
— өшіру клапандары.

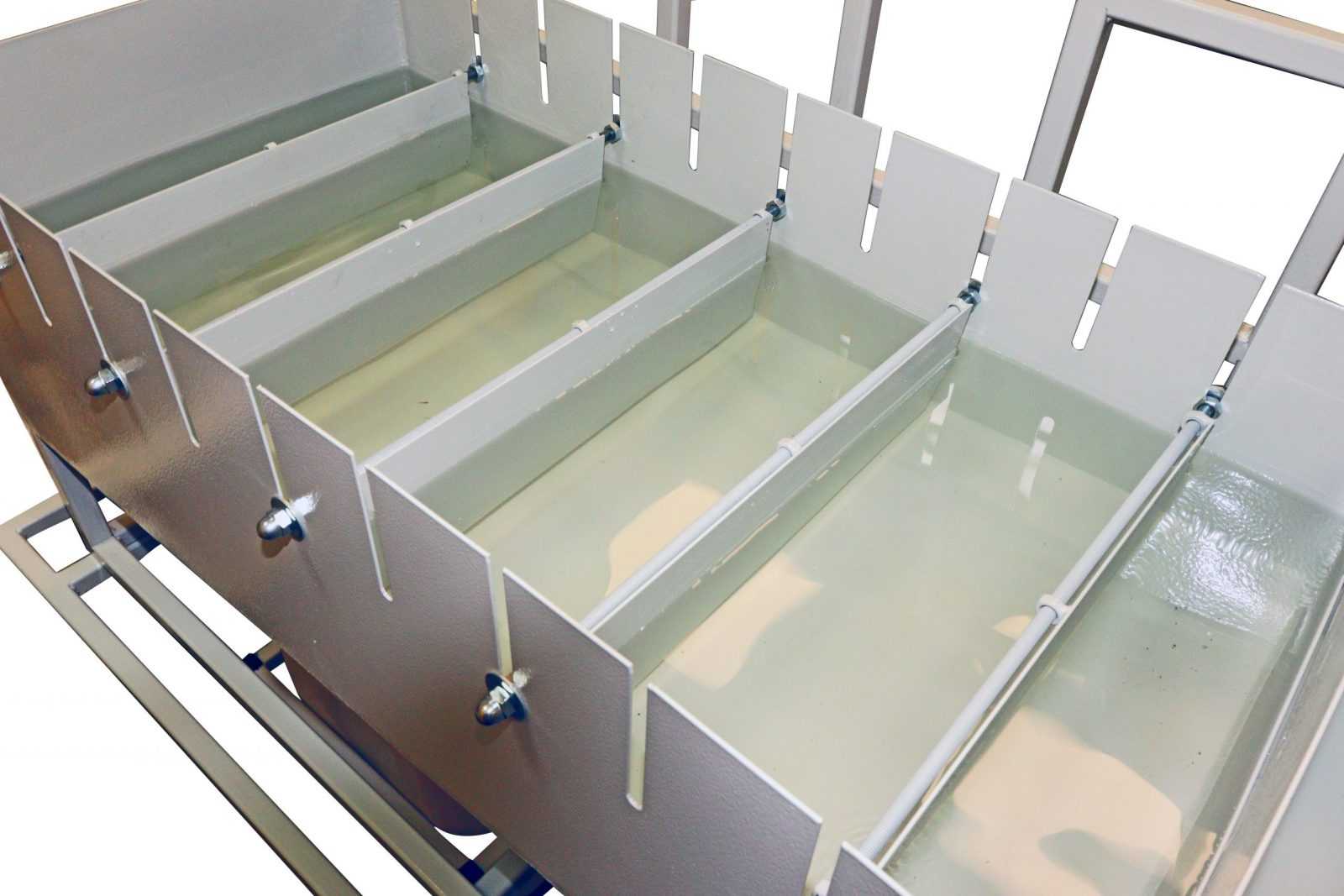

Көлденең тұндырғыштың үлгісі бойлық қалқалармен бірнеше бөліктерге бөлінген тік бұрышты резервуар болып табылады, онда науаны пайдалана отырып, құрылымның ені бойынша бөлінген тұндырылған судың ағыны тұндырғыштың қарсы жағында орналасқан жинау арнасының дренаждық бағыты бойынша көлденең жылжиды.
Тұндырғыштың ұзындығы бойынша түсетін тұнба ауырлық күшінің әсерінен кірісте орналасқан шұңқырға қарай жылжиды, оны кейіннен алып тастайды.
Қалыпты заттардың тұндыру процесінің тиімділігін зерттеу үшін кешен төрт өлшеуіш ыдыспен жабдықталған.
Тұндыру процесін визуалды бақылау үшін тұндыру науасы шығысының алдыңғы панелі мөлдір материалдан жасалған.
Сұйықтық ағынын көлемдік анықтау үшін шығыс науасының алдыңғы панелінде миллиметрлік шкала орнатылған.
