Сипаттама

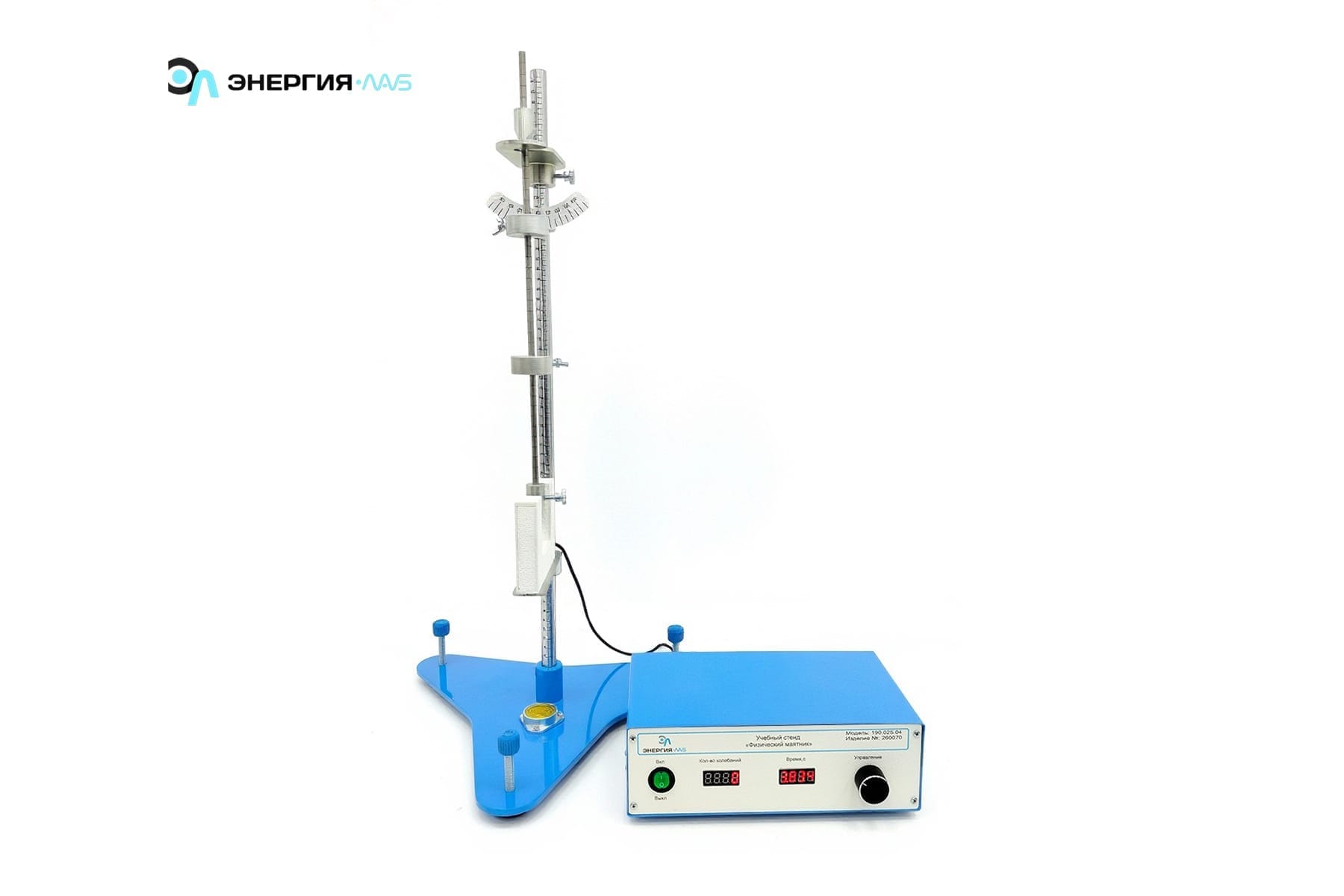

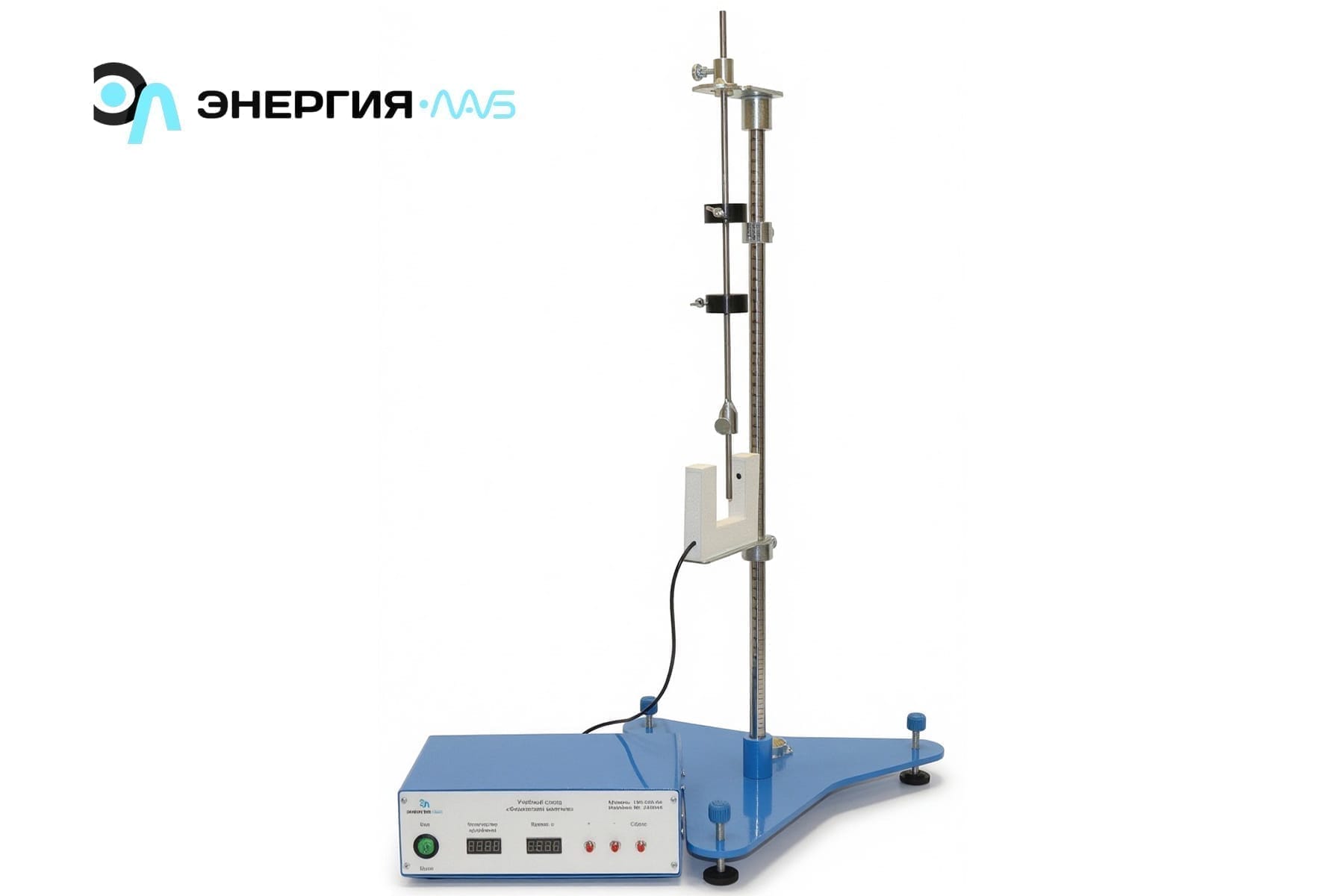

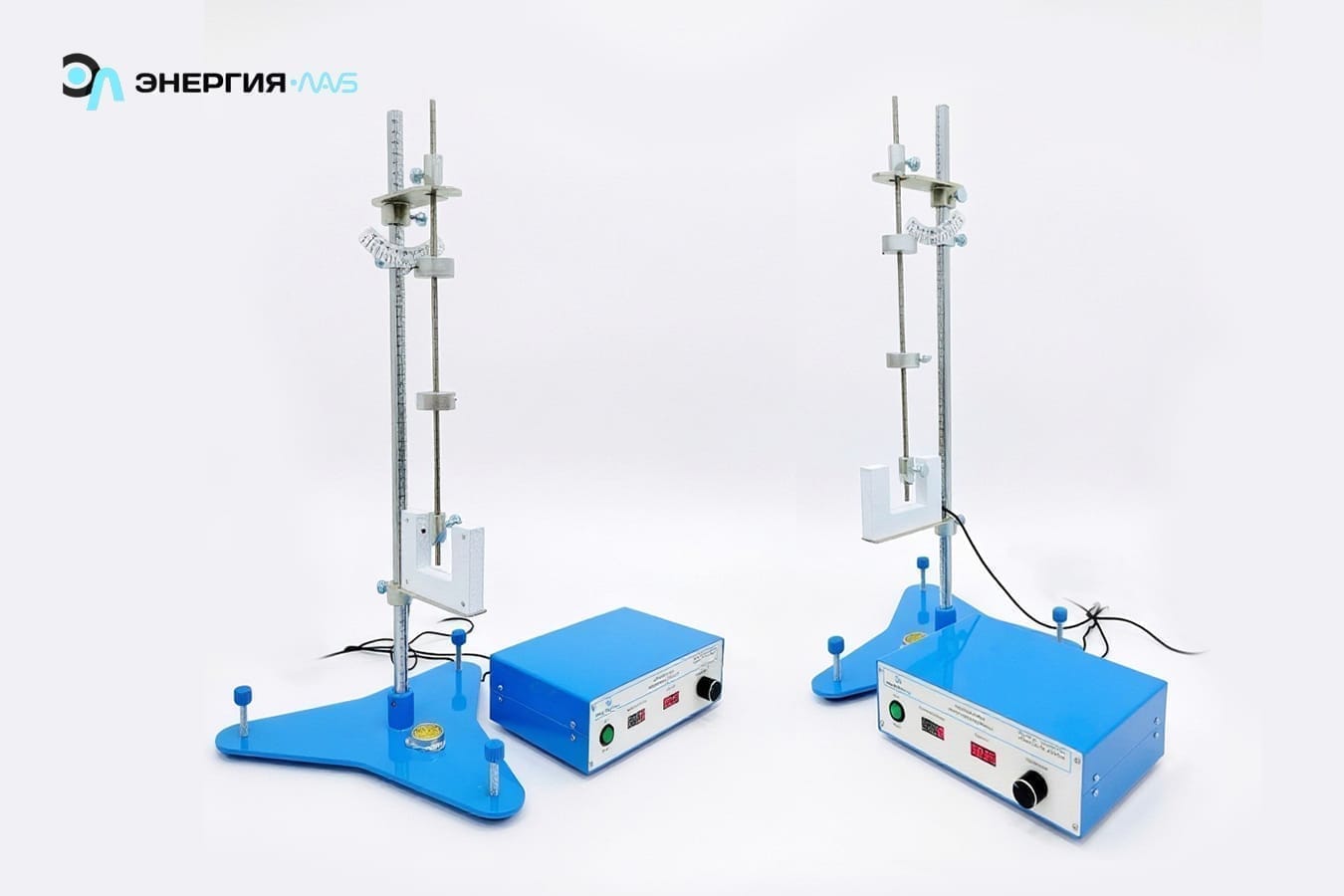

Жаттығу стенді физикалық маятниктің гармоникалық тербелістерін зерттеуге және қайтымды маятник әдісімен еркін түсу үдеуін анықтауға арналған.
Жаттығу стенді ұнтақ бояумен қапталған металдан жасалған негізге жинақталған. Физикалық маятник цилиндрлік таяқша түрінде жасалған. Екі үшбұрышты призмалық тіректерді және екі бірдей салмақты штанганың ұзындығы бойынша жылжытуға және қажетті жерлерде бұрандалармен бекітуге болады. Призма тірегінің шеті маятниктің айналмалы осі болып табылады. Маятникті қайтымды деп атауға болады, өйткені оны тірек призмасына 1 немесе стерженді тірек призмасына 2 төңкеру арқылы ілуге болады. Қайтымды маятниктің штангасында салмақтар мен призмалар арасындағы қашықтықты өлшеуге мүмкіндік беретін 10 мм сақиналы ойықтар бар.
Призманың массасы –55 г, жүктің массасы –156 г.
Физикалық маятник пышақ тірегі бар сөреге орнатылған. Сөре тірекке орнатылады, ол өз кезегінде тік тірекке орнатылады. Стенд негізге орнатылған.
Маятниктің иілу бұрышын анықтау үшін тіректің жоғарғы жағында сызғыш орнатылған.
Оптикалық сенсорды орналастыру үшін сөренің төменгі жағында каретка орнатылған. Кареткаға маятниктің тербеліс периодын жазатын оптикалық сенсор орналастырылған.
Динамикалық параметрлерді жазу үшін электронды секундомер және өлшем бірлікте орналасқан позиция сенсоры қолданылады.
