Сипаттама
Зертханалық қондырғы газдардың жылу өткізгіштігінің құбылысын зерттеуге және ауаның жылу өткізгіштік коэффициентін тәжірибе жүзінде анықтауға арналған.

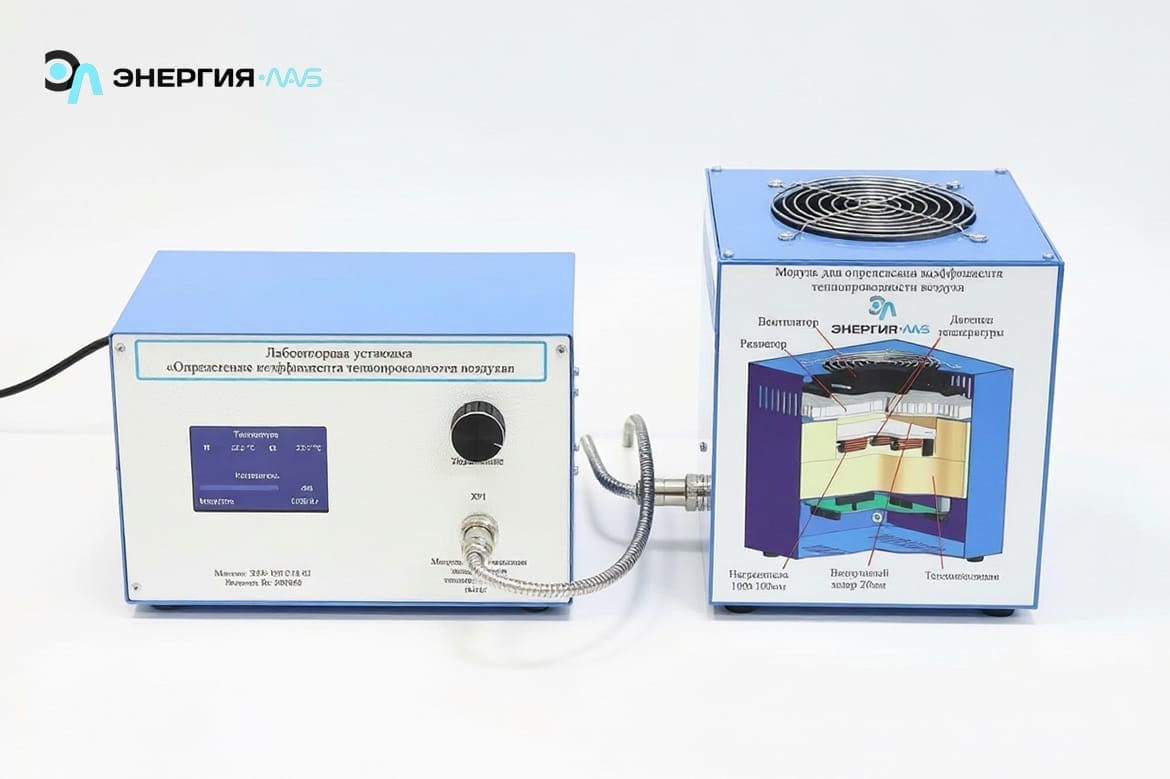

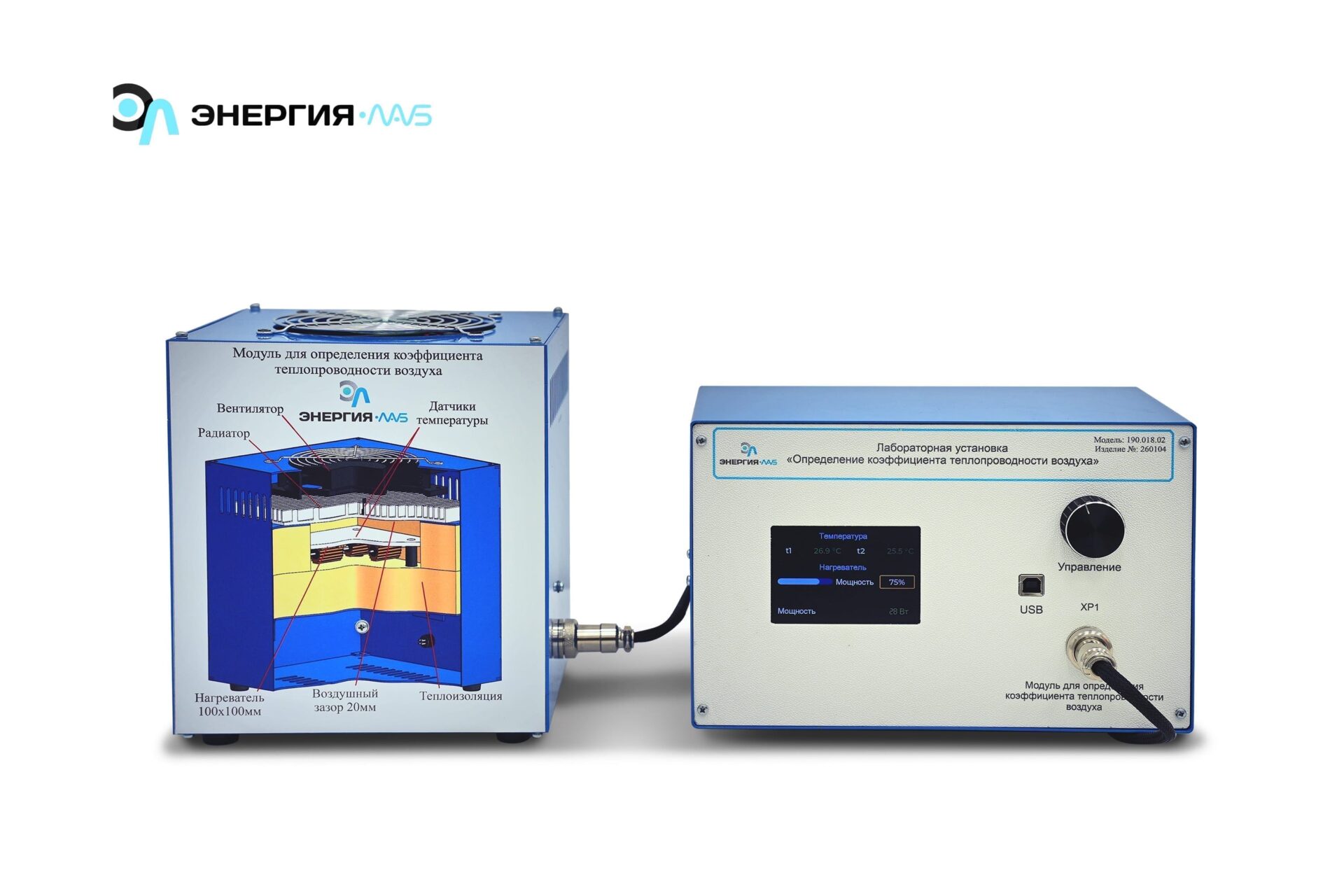

Зертханалық қондырғы екі бөліктен тұрады: ауаның жылу өткізгіштік коэффициентін анықтауға арналған модуль және басқару блогы.
Модуль — қыздыру қуаты реттелетін 10 Вт қыздыру элементі орналастырылған калориметр. Қыздыру элементі алюминий қорытпасынан жасалған 100×100 мм пластинаны қыздырады. Жылу қабылдағыш ретінде бірдей өлшемдегі алюминий қорытпасынан жасалған пластина қолданылады. Пластиналар арасындағы кеңістік тексерілетін ауа мен қоршаған орта арасындағы жылу алмасуды азайту үшін бүйір қабырғалармен оқшауланған. Пластиналар арасындағы қашықтық 20 мм. Үстіңгі тақтайшаның тұрақты температурасын сақтау үшін қақпаққа желдеткіш орнатылған.
Терможұптар температураны өлшеу үшін қолданылады: біреуі төменгі пластинада (жылытқышта), екіншісі жоғарғы жағында орнатылған.
Қыздырғышты басқару және температура сенсорларынан деректерді өңдеу үшін басқару блогында микропроцессорлық жүйе орнатылған. Микропроцессорлық жүйе ARM архитектурасы бар 32 разрядты микроконтроллер негізінде құрастырылған.
Микропроцессорлық жүйені қосымша модульдерді қосу арқылы кеңейтуге болады, олармен байланыс RS485 интерфейсі арқылы жүзеге асырылады; бір уақытта қосылған модульдердің саны интерфейстің жүктеу мүмкіндіктерімен ғана шектеледі.
