Сипаттама
Оқу жабдықтарының типтік жиынтығы желдету жүйелерінің элементтерін, желдету жүйелеріндегі параметрлерді реттеу және бақылау әдістерін зерттеу, желдету жүйелерінің элементтерінің гидравликалық кедергісін анықтау, сондай-ақ стендте орнатылған құбырлар арқылы өтетін температураны, қысымды және ауа ағынын орнату және анықтау бойынша зертханалық жұмыстарды жүргізуге арналған.

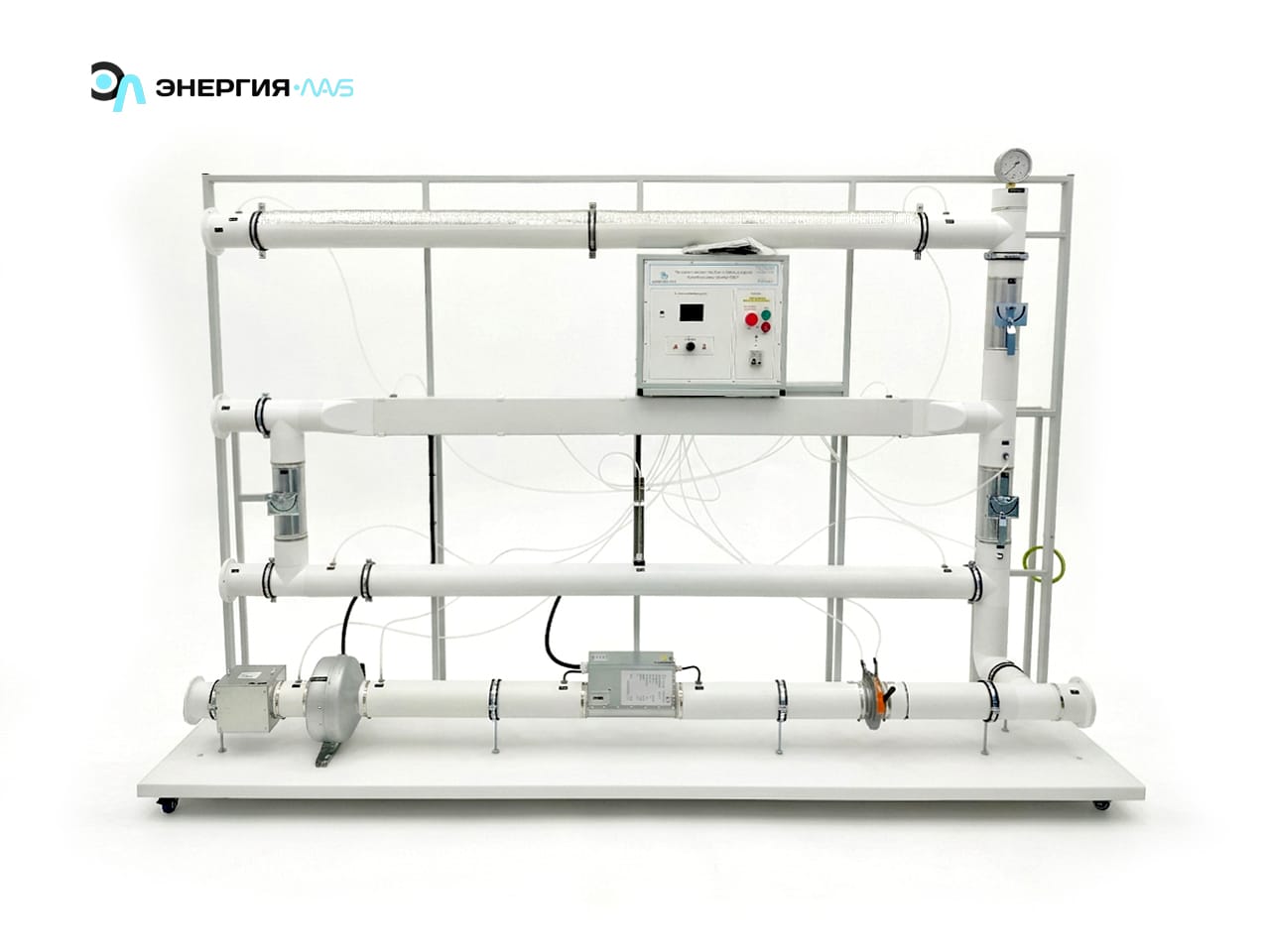

Стенд едендік, моноблокты дизайнда жасалған.
Зерттелетін желдету жүйесі жақтау негізіне орнатылған және басқару блогы орнатылған.
Желдету жүйесіне мыналар кіреді:
1. Желдеткіштің жылдамдығын реттеуге және оны өлшеуге арналған құрылғысы бар арна желдеткіші.
2. Қыздырғыш.
3. Әртүрлі секциялардың құбыры: диаметрі 100 мм дөңгелек, өлшемдері 60 х 120 мм тікбұрышты, диаметрі 100 мм гофрленген.
4. Ирис клапаны.
5. Питот түтігі.
6. Қысымды өлшегіш.
7. Дифференциалды қысым сенсорлары.
8. Температура сенсорлары.
9. Реттелетін қақпақтар.
Құбырлар мен вентильдер жүйесі ағын кедергісінің төмендеуімен және жоғарылауымен, яғни тізбектей және параллельді түрде әртүрлі схемалар бойынша құбырларды қосуды қамтамасыз етеді.
Стенд құбырлар арқылы өтетін температураны, қысымды және ауа ағынын орнатуға және өлшеуге, сондай-ақ қысым датчиктерінің көрсеткіштерін, дифференциалды қысымды, температураны, желдеткіш пен қыздырғыш қуатын «%» және «Вт» түрінде көрсетуге мүмкіндік береді.
