Сипаттама

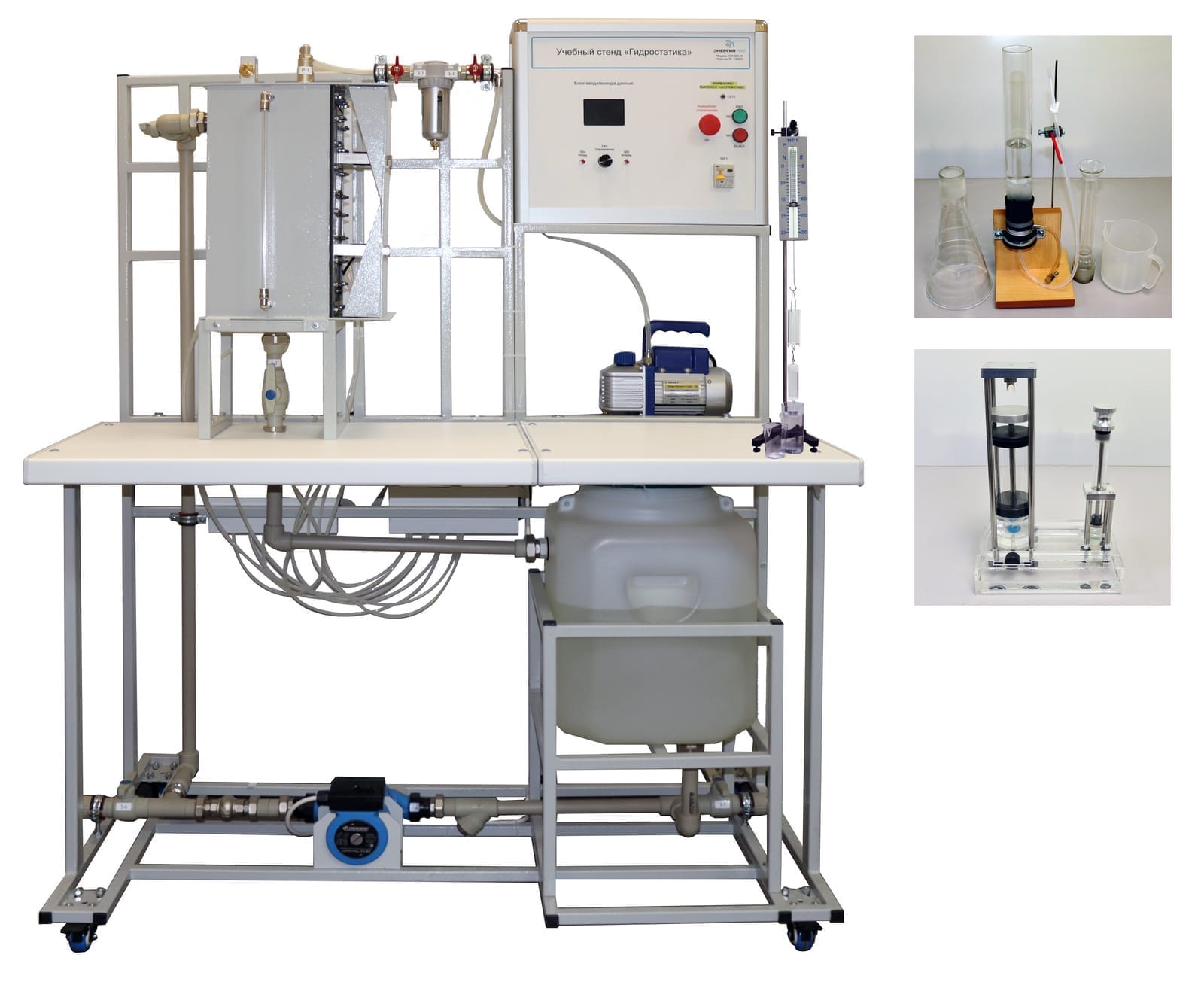

Оқу стенді артық қысымды және вакуумды құру әдістерін, сондай-ақ оларды өлшеу әдістерін зерттеуге, артық және вакуумдық қысым кезінде ыдыстың бүйір қабырғаларына әсер ететін қысымның диаграммаларын зерттеуге, сондай-ақ ыдыстың бүйір бетіне әсер ететін күшті анықтауға арналған.
Гидравликалық жүйе тірекке орнатылған және басқару блогы орнатылған.
Резервуар оның ішінде артық және вакуумдық қысым жасау үшін үстелдің үстіне қойылған. Ыдыстың бір қабырғасында жылжымалы тік бұрышты люк орналасқан, ол ыдыстың қабырғасына түсетін қысым күшін тәжірибе жүзінде анықтауға мүмкіндік береді. Жылжымалы люктегі күш екі нүктеде (төменгі және жоғарғы) өлшенеді. Қарама-қарсы жағында қысымның дифференциалды датчигі бар, бұл артық және вакуумдық қысым кезінде қысымның таралу диаграммасын анықтауға мүмкіндік береді.
Тұғырдың үстел үсті астында су ыдысы бар, одан жүйеге су сорғы арқылы беріледі. Артық қысым жасау үшін айналым сорғы қолданылады. Вакуумдық қысым қабылдағышы бар вакуумдық сорғы арқылы жасалады.
Клапандар, қысым датчиктері, қысым-вакуум өлшегіш және дөрекі сүзгі тірекке орнатылған.
Жинаққа қосымша мыналар кіреді:
— Гидравликалық престің үлгісі.
— Архимед принципін көрсету үшін таразыда құйма және салмақ жинағы бар ыдыс.

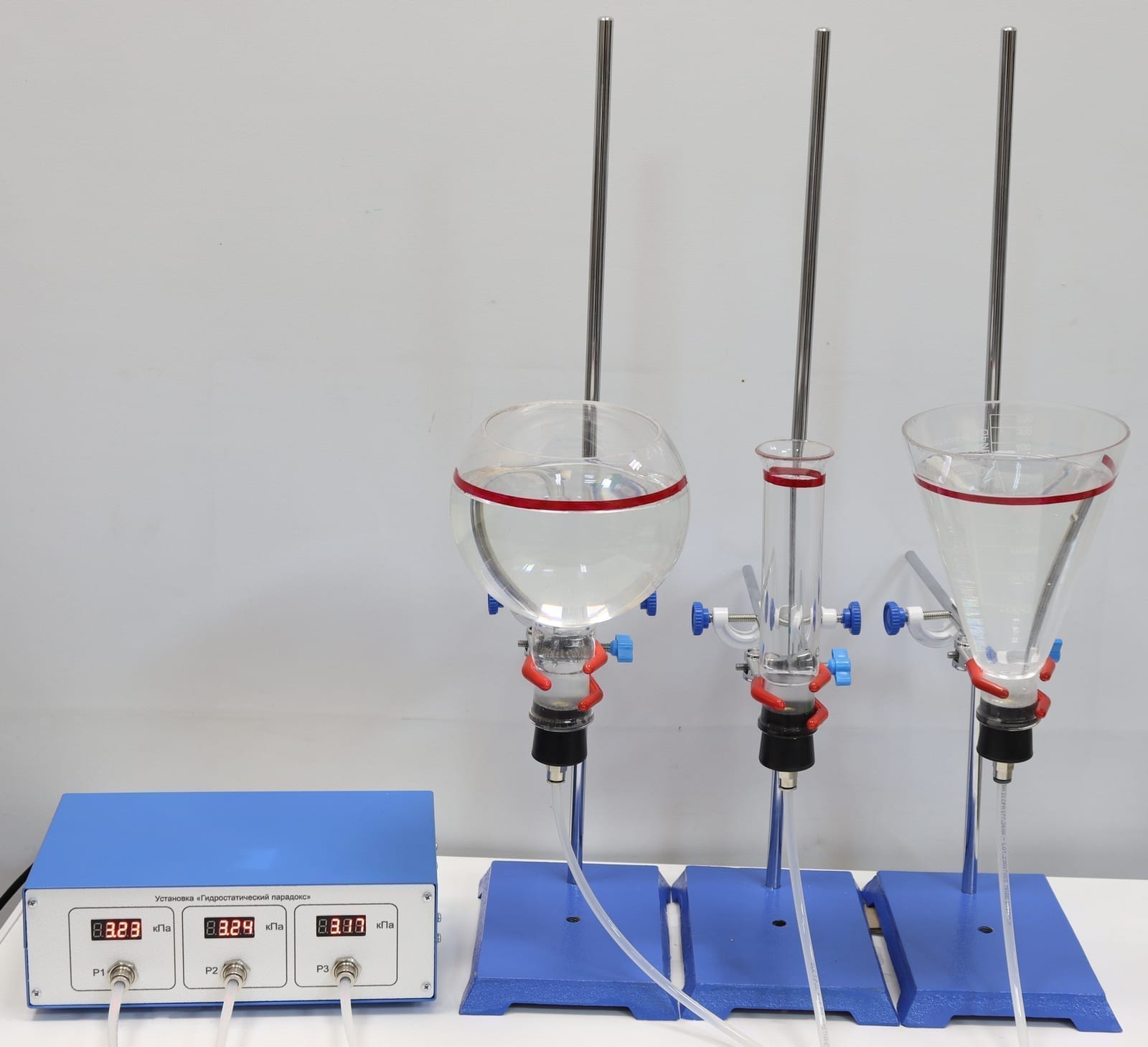

— Гидравликалық парадоксты көрсетуге арналған контейнерлер жиынтығы.
