Сипаттама

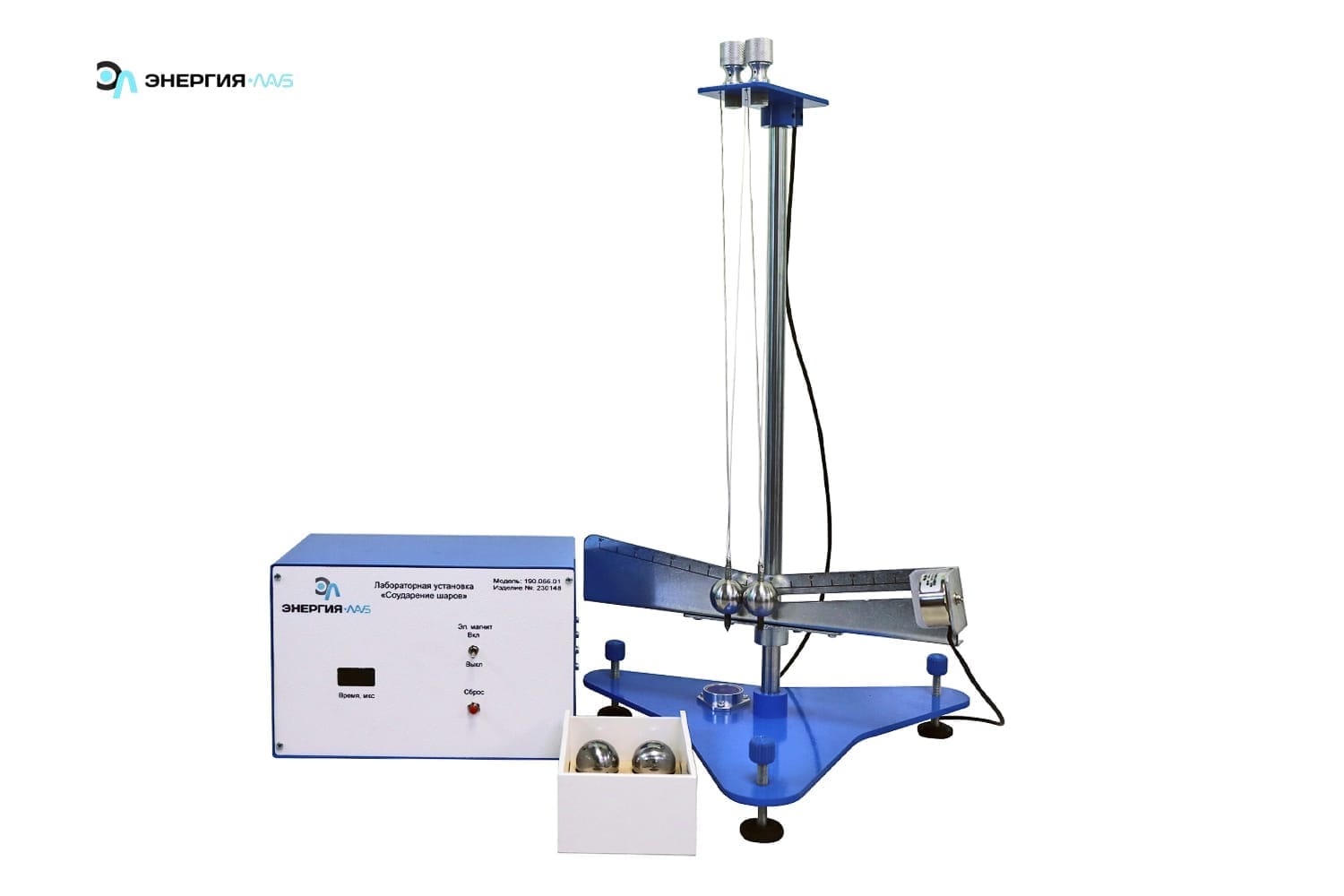

Зертханалық қондырғы қатты денелердің соқтығысу процесін зерттеуге және импульстің сақталу заңдарының орындалуын тексеруге арналған. Орнату шарлардың әсер ету уақытын және шарлардың серпімді соққысы жағдайында жылдамдық пен энергияның қалпына келтіру коэффициенттерін анықтауға мүмкіндік береді.
Зертханалық қондырғы ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған.
Негізде диаметрі 16 мм, ұзындығы 500 мм сантиметрлік шкаласы бар тіреуіш бар, оның жоғарғы бөлігінде екі талшықты маятниктердің жіптері кронштейнге бекітілген. Көлбеу бұрышын өлшеу үшін жіптің ұштарына ұштары бар металл шарлар бекітіледі.
Тіректің төменгі жағында маятниктердің иілу бұрышын өлшеуге арналған шкаласы бар платформасы бар кронштейн бар. Платформаға электромагнит орнатылған, ол маятникке орнатылған шарлардың массалар центрінің қозғалыс сызығы бойынша қозғала алады және тәжірибенің бастапқы сәтінде допты бекітуге қызмет етеді.
Гальваникалық шардың соқтығысуы сенсоры екі шарға өткізгіштерді қосу арқылы жүзеге асырылады; олардың жанасу сәтінде өлшем бірлігінің ішіндегі электронды схема соқтығысты анықтайды және микропроцессорлық жүйеге сигнал береді.
Металл шарлар ABS пластиктен жасалған қорапқа салынған.
Басқару блогы шарларды бекіту құрылғысының электромагнитін басқаруға және соққы кезінде шарлардың жанасу уақытын есептеуге арналған.
