Сипаттама

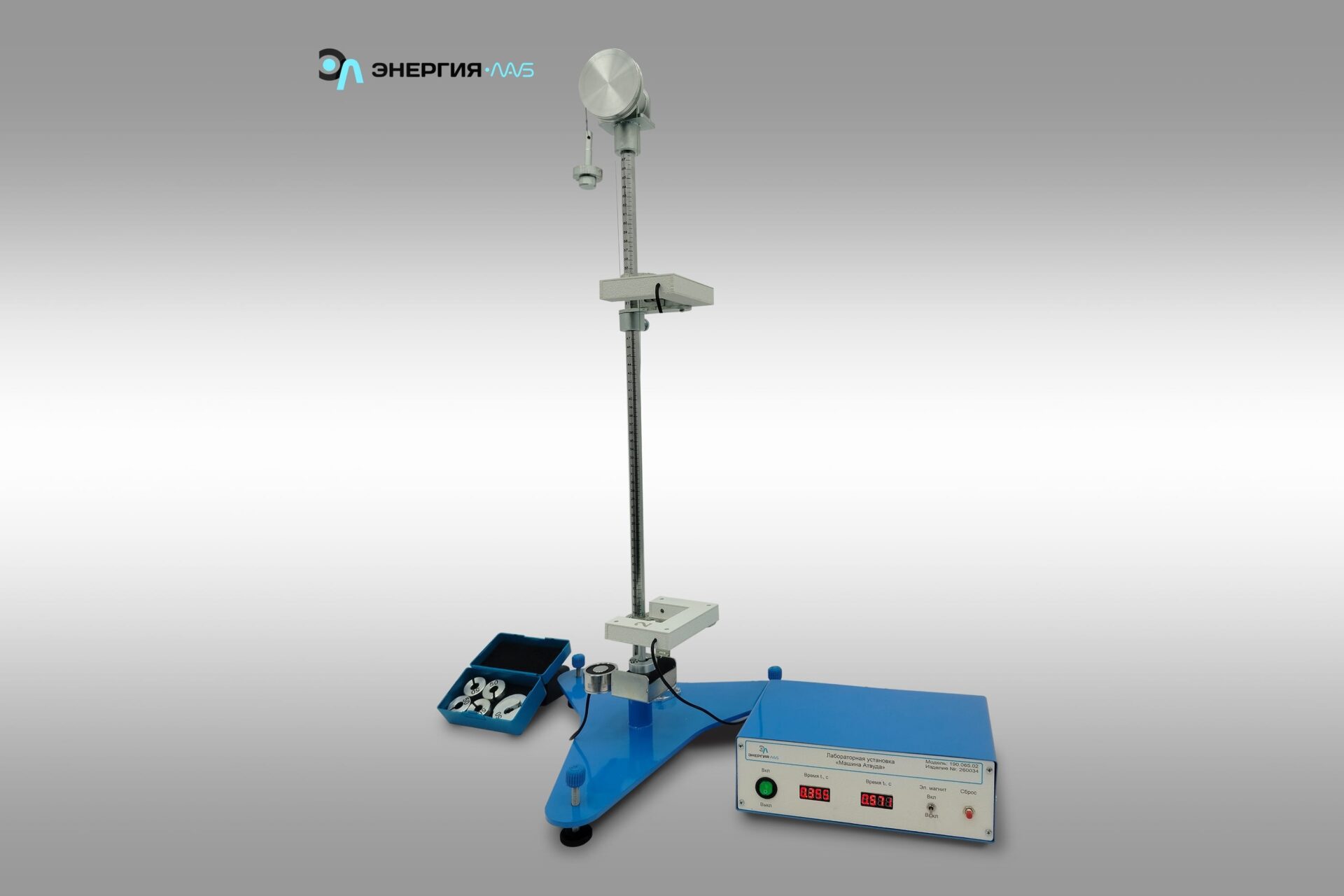

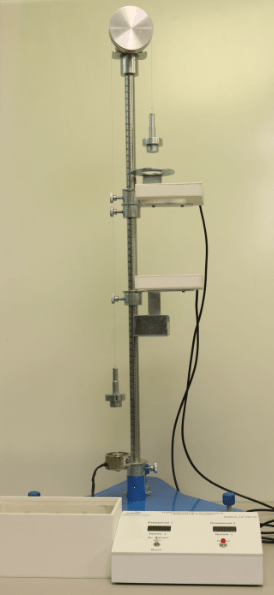

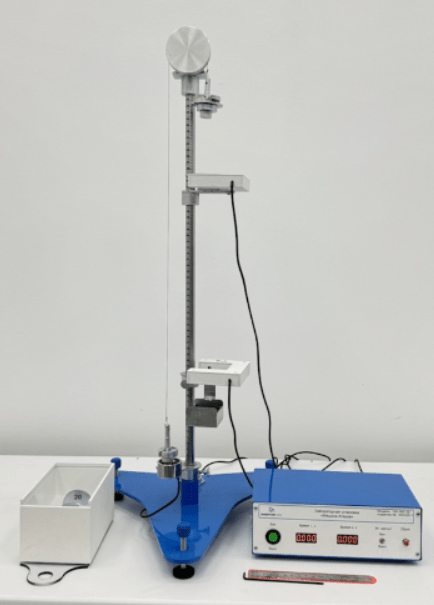

Зертханалық қондырғы денелер жүйесінің біркелкі үдетілген, біркелкі қозғалысының заңдылықтарын, Атвуд машинасының құрылымы мен жұмыс істеу принципін зерттеуге арналған.
Зертханалық қондырғы ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған.
Негізге диаметрі 16 мм сантиметрлік шкаласы бар тіреуіш орнатылған. Бағананың жоғарғы жағында жеңіл үйкеліспен айналатын, диаметрі 60 мм жеңіл алюминий блок бар. Блок арқылы жіңішке жіп лақтырылады, оған салмағы 50 г салмақтар бекітіледі және салмағы 20, 25, 50 г артық жүктемелерді орнатуға болады.
Тірекке шамадан тыс жүктемені алып тастауға арналған кронштейн және үстел бекітілген, олар тірек бойымен қозғала алады және қысқыш бұрандалардың көмегімен тіректің кез келген жерінде бекітіледі.
Салмақ жүйесі электромагнитпен басқарылатын арнайы фрикционды ілінісу арқылы тыныштықта ұсталады.
Жүктің қозғалу уақытын жазу үшін тірекке екі оптикалық сенсор орнатылған. Жоғарғы сенсор жүктемені алып тастағаннан кейін жүк қозғалысының кері санағын тоқтатады, төменгі сенсор жүк оның жанынан өткен кезде кері санақты тоқтатады.
Atwood машинасы арнайы қосқыштар арқылы басқару блогына қосылған.
Басқару блогы электромагнитті басқаруға және жүктің қозғалыс уақытын өлшеуге арналған.
