Сипаттама

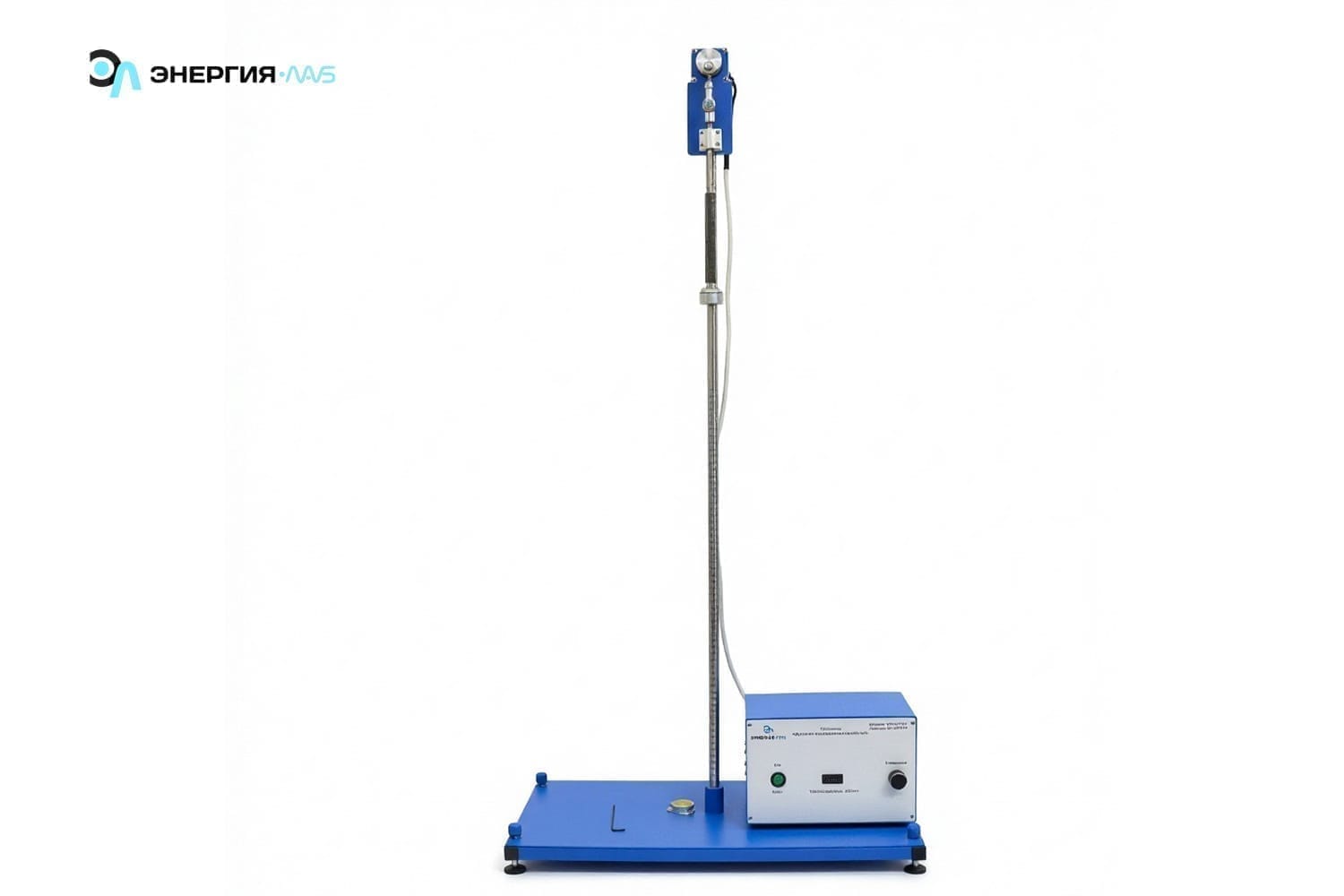

Зертханалық қондырғы еркін және еріксіз тербеліс процесін зерттеуге арналған. Орнату әртүрлі жүктемелері бар серіппелердің табиғи тербелістерінің айналмалы жиілігін анықтауға, серіппенің қаттылығын анықтауға және әртүрлі серіппелер үшін резонанс қисықтарын салуға мүмкіндік береді.
Орнату ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған. Позицияны деңгейге сәйкес реттеу үшін негіз айнымалы ұзындықтағы аяқтарға орнатылады.
Негізге сантиметрлік шкаласы бар тіреуіш орнатылған. Электр қозғалтқышы тіректің жоғарғы жағындағы кронштейнге орнатылған. Қозғалтқыш жылдамдығы басқару блогынан реттеледі.
Қозғалтқыш білігінің осіне 20 мм радиусы бар иінді рокер орнатылған, рокерді кері қозғалысқа келтіреді. Зерттелетін серіппенің жоғарғы ұшы рокерге бекітіледі. Серіппенің төменгі ұшына салмақ бекітілген.
Басқару блогы электр қозғалтқышын басқаруға арналған.
Басқару блогы ұнтақпен қапталған металдан жасалған, панельдері «шагрин» құрылымы бар ABS пластиктен жасалған. Алдыңғы панельдегі барлық жазулар мен белгілер түрлі-түсті термиялық басып шығару арқылы жасалған.
Басқару блогына мыналар кіреді:
1. Жеті сегментті индикатор – қозғалтқыш жылдамдығын (айн/мин) көрсетуге арналған.
2. Қозғалтқыш жылдамдығын реттеуге арналған «Басқару» кодтары.
3. Басқару блогын қосу/өшіру үшін «Қосу/Өшіру» түймесі.
Басқару блогының артқы панелінде сәйкес орнату компоненттерінің кабельдерін және қуат көзін қосуға арналған қосқыштар бар.
