Сипаттама

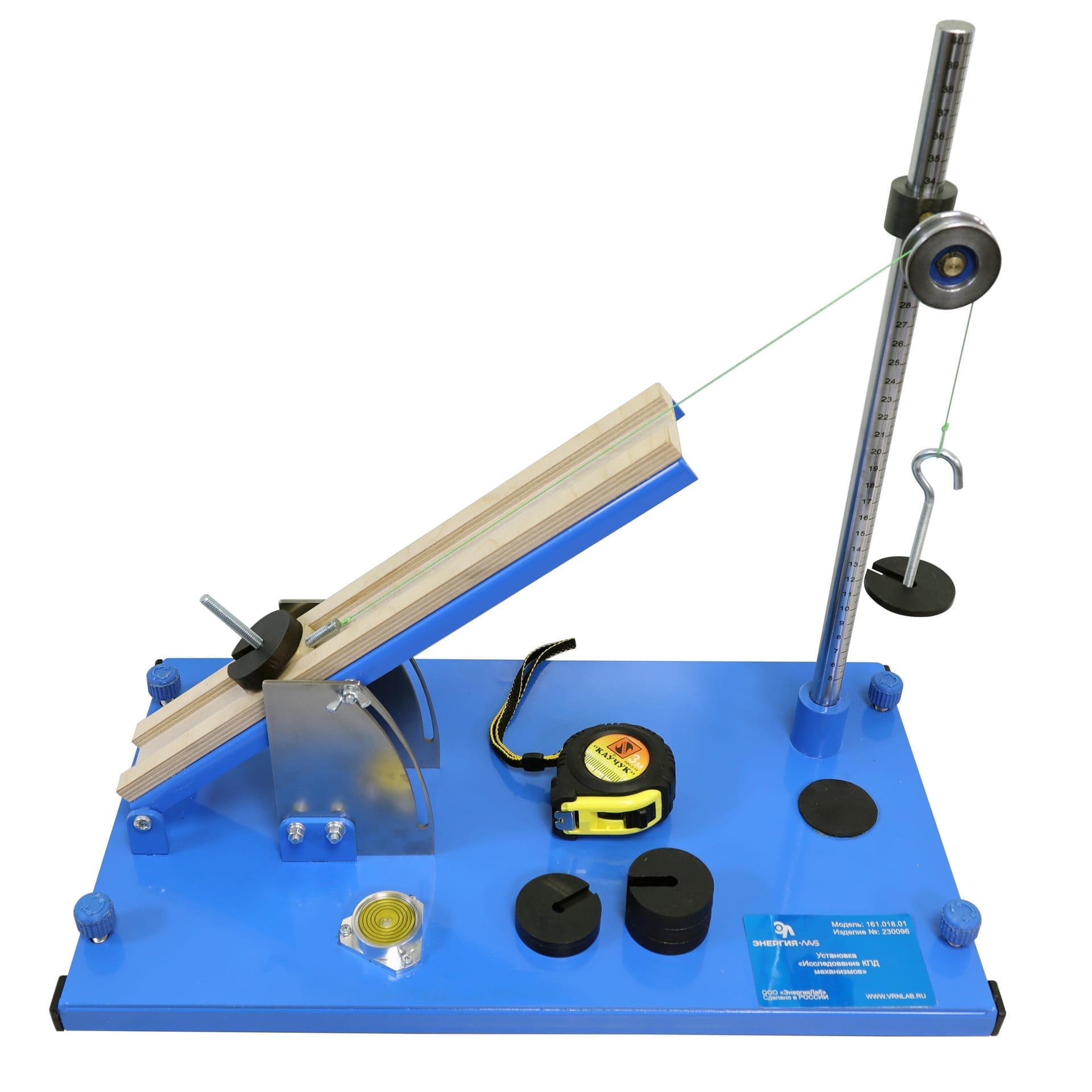

Зертханалық қондырғы механикалық машиналардың (қарапайым механизмдердің) ПӘК анықтауын зерттеуге және көлбеу жазықтықтың ПӘК-ін тәжірибе жүзінде анықтауға арналған.
Зертханалық орнату жұмыс үстелі нұсқасында жасалған.
Зертханалық қондырғы ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған.
Көлбеу жазықтық – тиімділікті эксперименттік анықтауға арналған бірлік.
Ұзын көлбеу жазықтығы бар айналмалы орындықтың тік жазықтықта айналу және белгіленген позицияларда бекітілу мүмкіндігі бар. Платформаның көлбеу бұрышы иінтіректі бұрандалы жетек көмегімен реттеледі. Еңкейтуді реттейтін бұрандалы тұтқа платформаның бұрышын 45º шегінде тегіс өзгертуге мүмкіндік береді, бұл көптеген эксперименттер үшін жеткілікті.
Орындық бойымен мыналар қозғала алады:
— ағаш негізден жасалған блок. Штангаға салмақ түсіру үшін салмақтар қолданылады.
Ағаш тіреуіш тақтайшамен бірге жеткізіледі.
Айналмалы орындықтың конструкциясы тірек тақталарын орнатуға және оңай ауыстыруға мүмкіндік береді.
Тәжірибелер үшін көлбеу платформа мен тік стенд тартқыш жіппен роликті блок жүйесімен жабдықталған, ол арқылы үлгі жылжымалы пластина бойымен қозғалады.
Тартқыш жіпке суспензия бекітілген. Суспензияны ауырлату үшін салмақтар қолданылады.
Тік тұғырға жүк қозғалысының биіктігін анықтауға мүмкіндік беретін шкала (сызғыш) қолданылады.
