Сипаттама
Зертханалық жабдықтың жиынтығы әртүрлі конструкциялар мен демпферлік материалдардың түрлерімен діріл тербелістерін басудың тиімділігіне эксперименттік зерттеулер жүргізуге арналған.

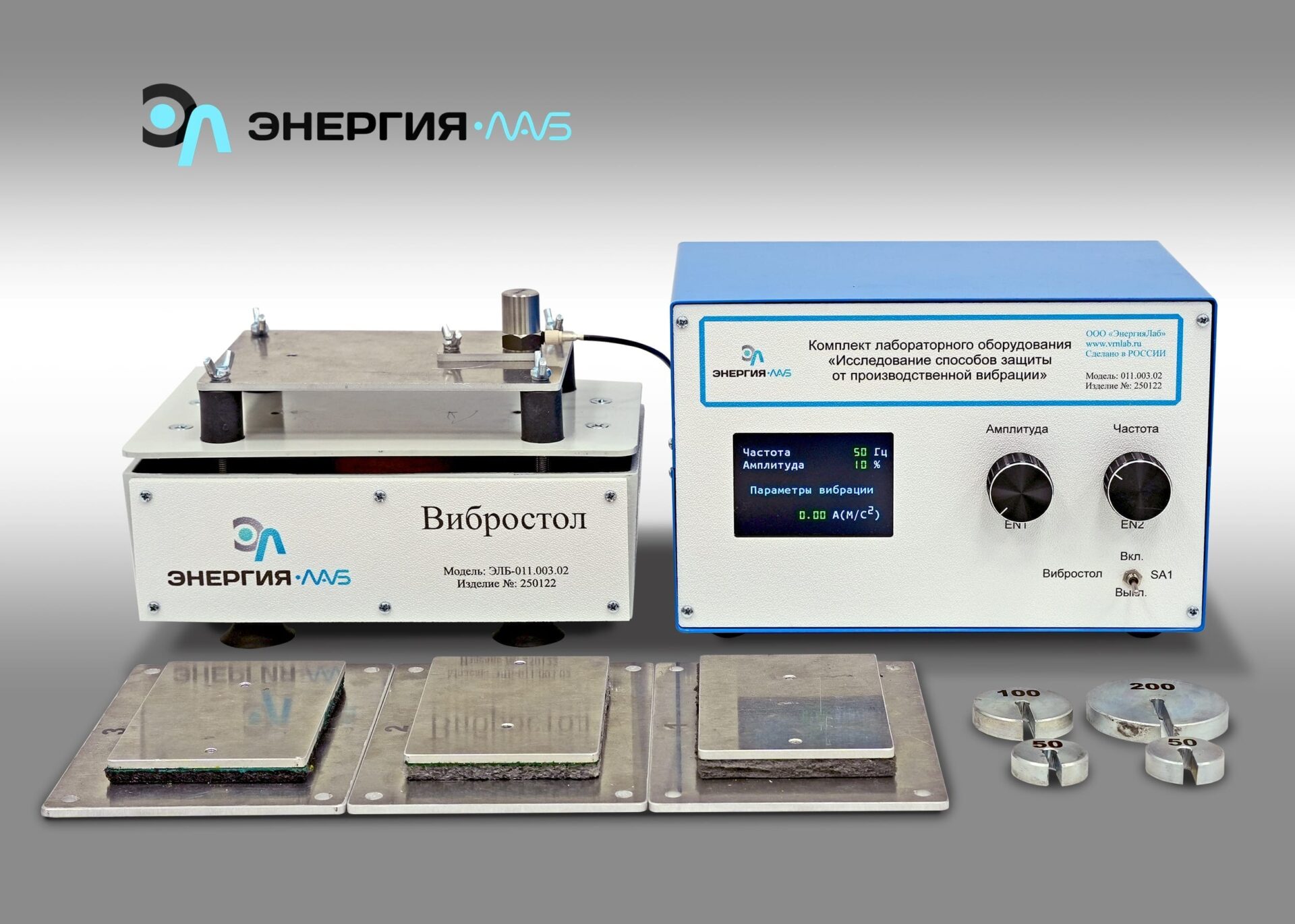

Стенд мыналарды қамтиды: діріл үстелі, басқару блогы, субстраттардағы дірілді оқшаулағыш материалдар жинағы, алюминий адаптер пластинасы, діріл аяқтары, салмақ жинағы, қосу сымдары мен қуат сымдарының жинағы.
Діріл үстелі – интенсивтілігі электронды тақтамен реттелетін тік дірілді қамтамасыз ететін құрылғы. Діріл жиілігі 30-дан 1000 Гц-ке дейін.
Тербеліс түрлендіргіші механикалық тербелістерді тербелмелі объектінің үдеуіне пропорционал электрлік сигналдарға түрлендіру үшін қолданылады.
Эксперименттік үлгілерге тірек пластиналарының жинағы және дірілді оқшаулағыш материалдардың жиынтығы бар төрт классикалық демпферлер (діріл басатын аяқтар) жиынтығы кіреді. Діріл әсерлерін толық зерттеу үшін зертханалық қондырғының тәжірибелік үлгілерінің жиынтығына салмақтар жиынтығы (200 г, 100 г, 50 г) кіреді, бұл жүктеме массасының жүктеменің амплитудасы мен резонанстық қасиеттеріне әсерін зерттеуге мүмкіндік береді.
Тәжірибелердің параметрлерін орнату басқару блогының алдыңғы панелінде орналасқан реттегіштердің (кодерлердің) көмегімен жүзеге асырылады.
Кіріс сигналдары артқы панельде орналасқан жоғары жиілікті BNC қосқышы арқылы қабылданады.
