Сипаттама
Зертханалық қондырғы әртүрлі әдістерді қолдана отырып, Янг модулін және ығысу модулін анықтау арқылы қатты дененің деформациясын зерттеуге арналған.

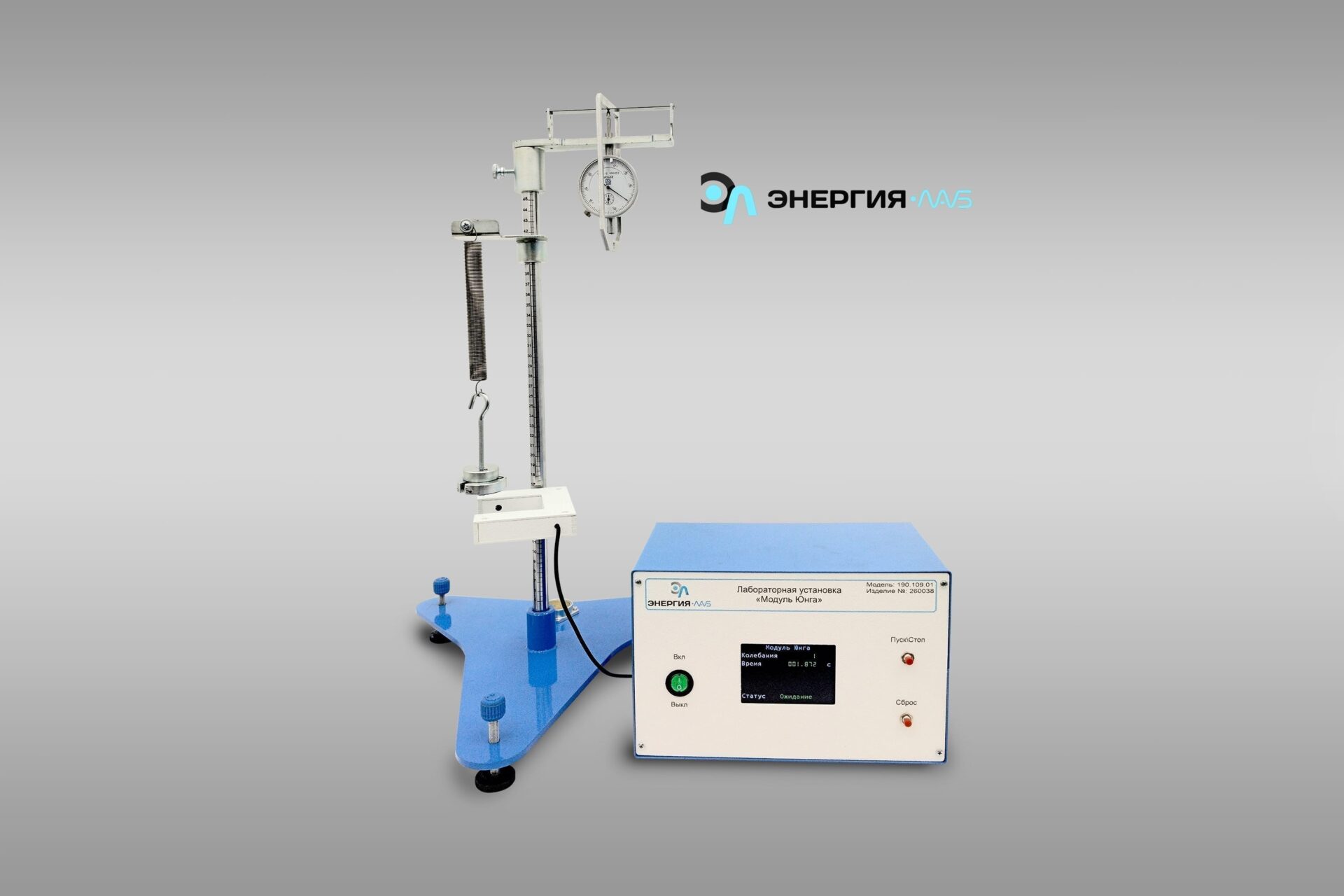

Зертханалық орнату жұмыс үстелі нұсқасында жасалған.
Зертханалық қондырғы ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған. Негізге миллиметрлік шкаласы бар стенд орнатылған.
Янг модулін иілу әдісімен анықтау үшін тірекке жолағы бар кронштейн бекітіледі. Штангаға сағат индикаторы және екі призматикалық тірек бекітіледі, оған сынақ үлгісі (пластинка) және тиеу құрылғысы орнатылады.

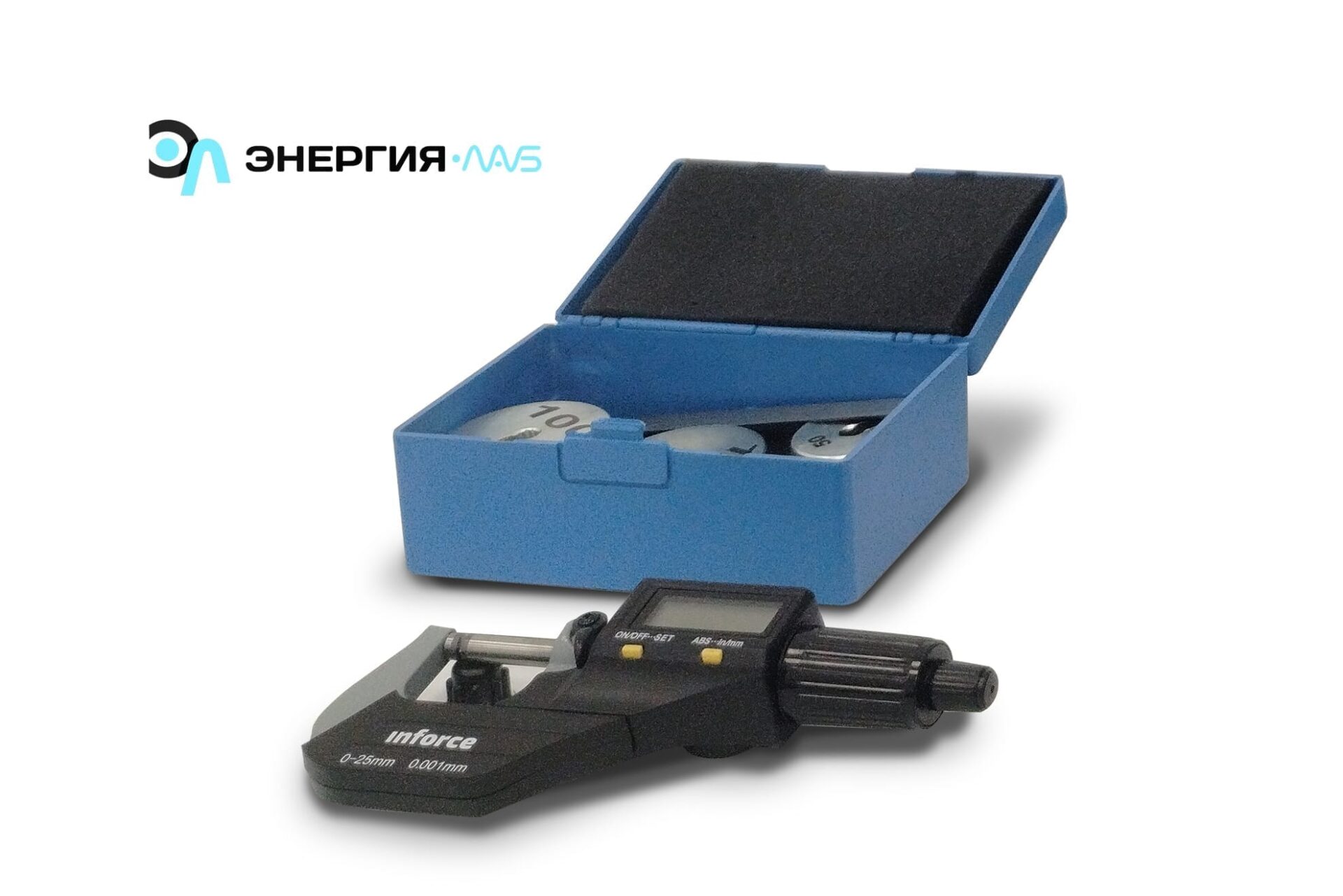

Пластина серіппелі болаттан жасалған. Пластинаның өлшемдері: ұзындығы 120 мм, ені 12 мм, қалыңдығы 0,7 мм. Пластинаның қалыңдығын бақылау үшін жинақта сандық микрометр беріледі.
Үлгіні тиеу құрылғысы салмағы 24 г призматикалық тірегі бар кронштейн және салмағы 44 г аспалы қондырғы болып табылады. Салмағы 0,142 кг – 3 дана, 0,045 кг – 3 дана металл шайбалардан жасалған.
Серіппелі маятниктің көмегімен ығысу модулін анықтау үшін тірекке тігінен ілінген серіппеге арналған бекіту блогы бар кронштейн бекітілген. Серіппені жүктеу үшін салмағы 0,045 кг металл шайбалар — 3 дана. (жүктеу құрылғысынан), салмағы 0,039 кг суспензияға орнатылған.
Серіппедегі жүктің тербеліс кезеңдерін санау үшін кронштейндегі кронштейнге фотосенсор орнатылған.
Орнату электрондық өлшем бірлігінен жұмыс істейді.
