Сипаттама

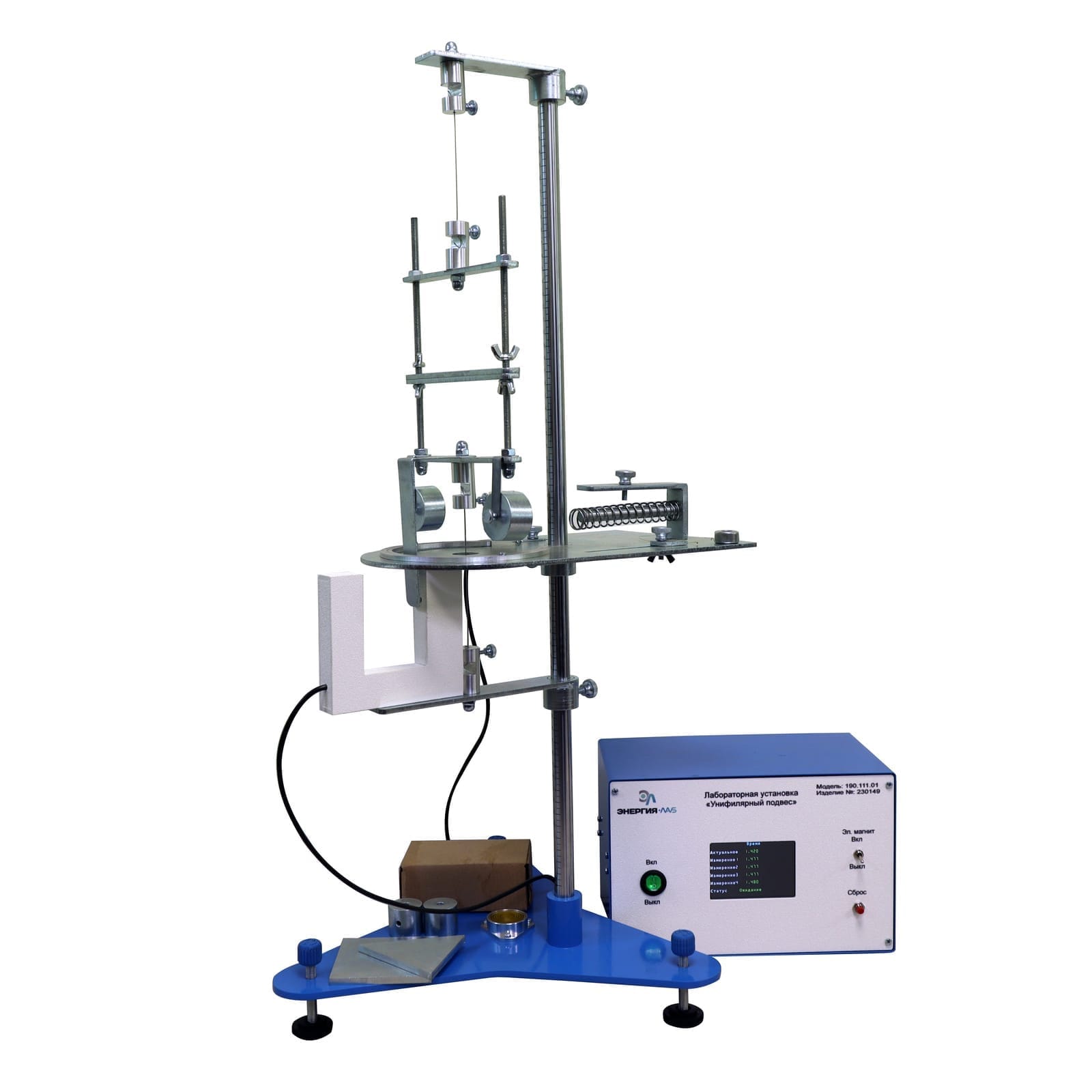

Зертханалық қондырғы бұралмалы діріл әдісін қолдана отырып, қатты дененің инерция моментін анықтауға және біркелкі суспензияны пайдалана отырып, баллистикалық әдіспен «снарядтың» ұшу жылдамдығын анықтауға арналған.
Зертханалық орнату жұмыс үстелі нұсқасында жасалған.
Зертханалық қондырғы «Бірыңғай суспензия» модулін және өлшем бірлігін қамтиды.
Модуль ұнтақ бояумен қапталған металдан жасалған негізде құрастырылған. Позицияны деңгейге сәйкес реттеу үшін негіз айнымалы ұзындықтағы аяқтарға орнатылады.
Негізге тік тірек орнатылған, оған жоғарғы, ортаңғы және төменгі жақшалар бекітілген.
Үстіңгі және астыңғы кронштейндер аспа бірліктерін бекітуге және металл жақтау қосылған бұралу жолын (болат сым) тартуға арналған, қарсы салмағы бар алмалы нысананы және зерттелетін үлгілерді орнатуға арналған.
Бұралу жолының бұралу бұрышын оқу шкаласы басып шығарылған ортаңғы жақшада: «ату» шығаруға арналған триггер құрылғысы, рамканы бастапқы орнында ұстап тұруға және оны босатуға арналған электромагнит (бір уақытта тік осьтің айналасындағы жақтаудың бұралу тербелісі пайда болады), раманың периодын және сынаманың астындағы зерттеуін анықтауға арналған фотосенсор бар. Ортаңғы кронштейнде тік тірекке бекітуге арналған бұрандасы бар кронштейн бар.
Алынбалы нысана атудан кейін «снарядтарды» қабылдауға арналған.
