Сипаттама
Зертханалық стенд бойлық сығылған өзекшелердің тұрақтылығын зерттеу бойынша бірқатар зертханалық жұмыстарды жүргізуге арналған.

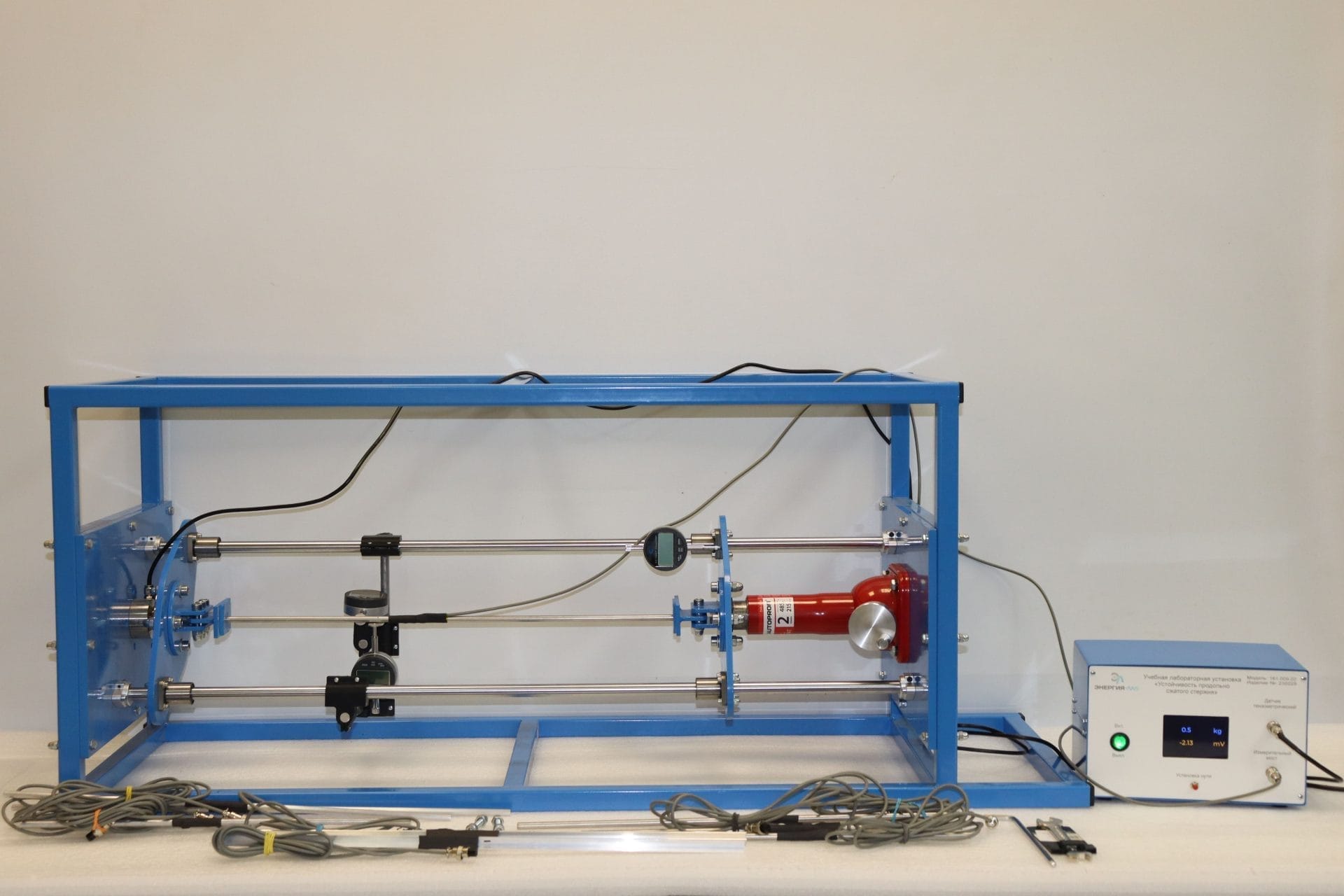

Зертханалық орындық — бұл ұнтақ бояумен қапталған металлдан жасалған қатты жүк көтергіш жақтау.
Жүктеме жақтауы мыналарды қамтиды:
— үлгі бекіту құрылғысы;
— үлгі жүктеу құрылғысы (қолмен жетек);
— қысу күшін өлшеуге арналған құрылғы;
— жылжымалы траверстің қозғалысын өлшеуге арналған құрылғы (микрометр);
— үлгінің ауытқуын өлшеуге арналған құрылғы.
Үлгіні бекіту құрылғысында сынақ стерженінің осіне параллель қозғалатын траверстің қозғалысын қамтамасыз ететін болат бағыттағыштар бар.
Үлгі бекіту құрылғысы штанганың ұштарын бекітудің әртүрлі нұсқаларын модельдеуге мүмкіндік береді: топсалы және ендірілген.
Үлгіні жүктеу құрылғысы қолмен ұяшық арқылы жүзеге асырылады.
Үлгінің қысу күшін өлшеу құралы ретінде тензометр қолданылады. Тензомер өлшеу қондырғысына қосылған.
Жылжымалы траверстің қозғалыс шамасын өлшеу 10 мкм дәлдікпен жылжымалы траверстің қозғалысын өлшеуге арналған құрылғының (цифрлық микрометр) көмегімен жүзеге асырылады.
Үлгінің ауытқуын өлшеуге арналған құрылғы стационарлық траверске орнатылған екі сандық микрометрмен жүзеге асырылады.
Стенд жинағы әртүрлі бөлімдері бар үлгілерді қамтиды.
Бойлық қысу күшінің әсерінен үлгілердің кішігірім ауытқуларын өлшеу үшін үлгілерге тензометрлер желімделген.
