Сипаттама

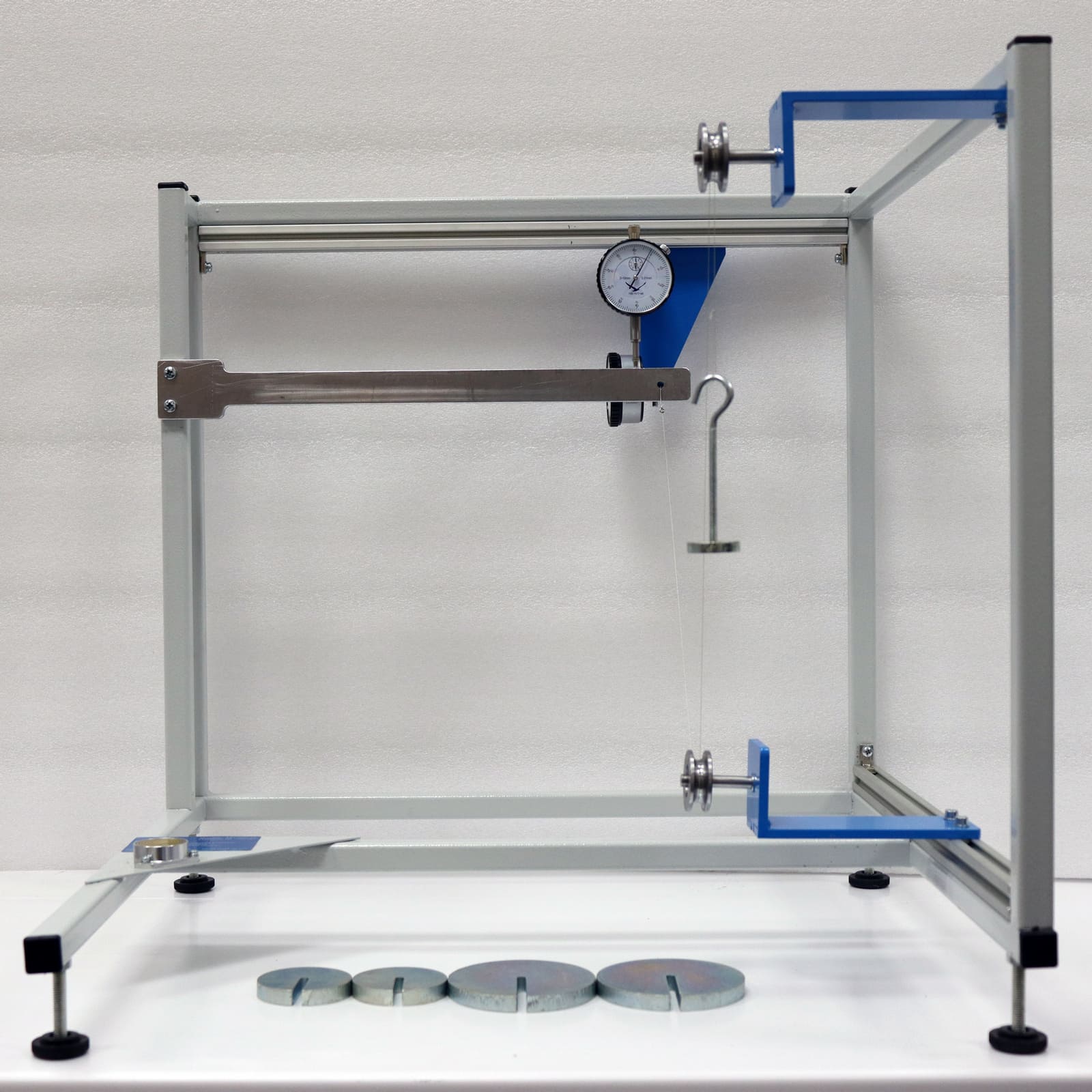

Зертханалық орындық көлбеу иілу кезінде екі ортогональды бағытта арқалық қималарының қозғалу құбылысын зерттеуге арналған.
Зертхана — ұнтақ бояумен қапталған кеңістіктік болат жақтау.
Алюминий қорытпасынан жасалған тәжірибелік арқалық бір ұшы жақтауға қатты бекітілген.
Екі блок (төменгі және үстіңгі) рамаға бекітілген, тартқыш кабель арқылы тәжірибелік арқалықтың бос ұшына қиғаш жүктеме түсіруге арналған. Төменгі блок жылжымалы кронштейнге орнатылады, бұл сәулеге күш қолдану бұрышын өзгертуге мүмкіндік береді. Арқалық аспалы платформаға бекіту арқылы тартқыш кабельдің соңынан ілінетін радиалды саңылаулары бар дискілік салмақтардың жиынтығын қолдану арқылы жүктеледі.
Тәжірибелік сәуленің деформациясының мөлшерін өлшеу үшін қондырғы екі ортогональды орнатылған микрометрлер жүйесі бар платформамен жабдықталған — теру түріндегі қозғалыс көрсеткіштері. Микрометрлік платформа монтаждық жақтауға жылжымалы түрде орнатылады, бұл өлшеу нүктесін жылдам өзгертуге және арқалықты бекітетін сәуленің әртүрлі нүктелеріндегі қималардың (деформация) қозғалысының мөлшерін зерттеуді жүргізуге мүмкіндік береді.
