Сипаттама

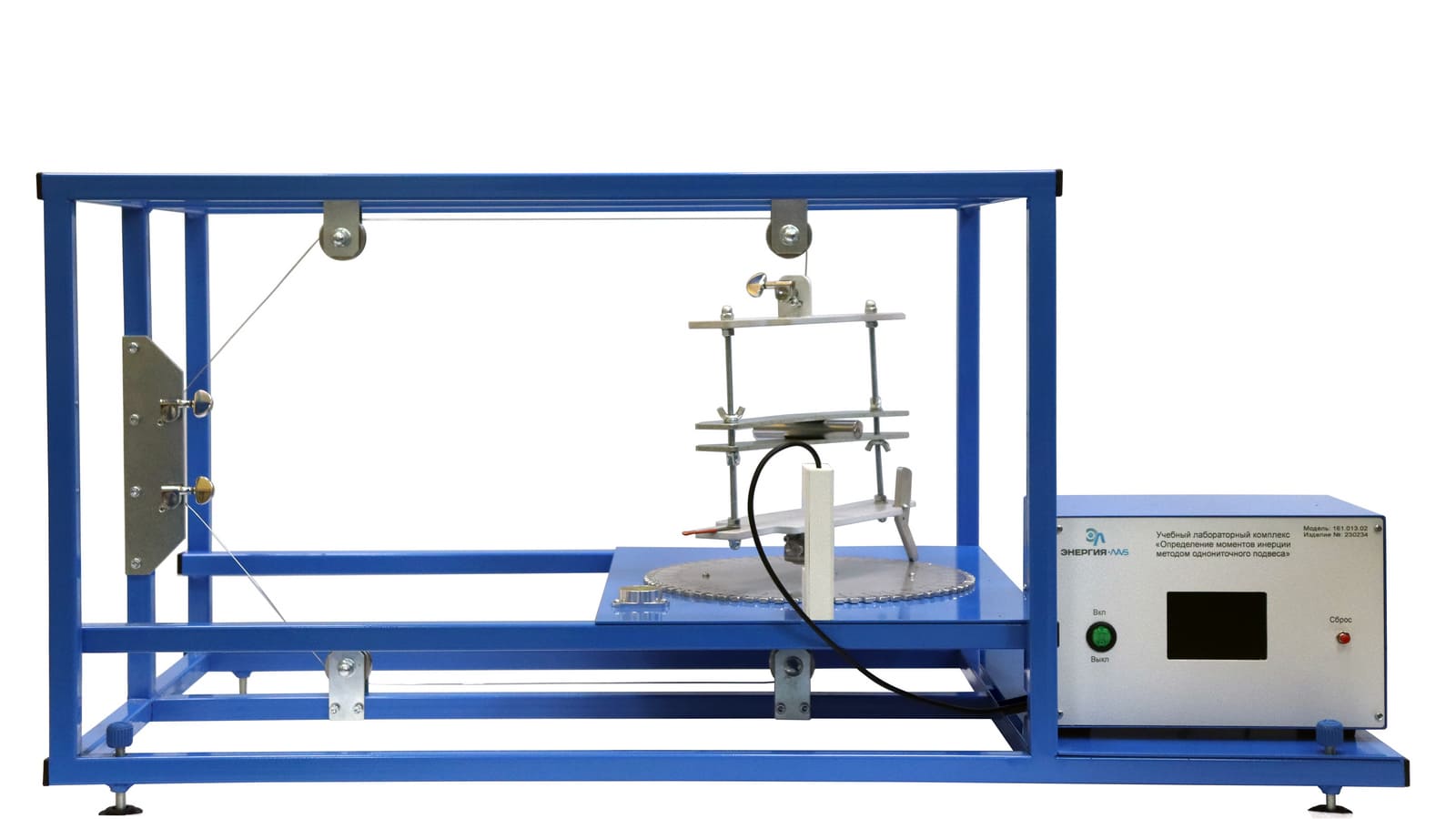

Зертханалық қондырғы бір жіпті суспензияны пайдаланып бұралу тербелістері әдісімен қатты дененің инерция моментін анықтауға арналған.
Зертханалық блок ұнтақ бояумен қапталған металдан жасалған қатты дәнекерленген құрылым болып табылады.
Кронштейні бар тік тіреу болат негізге орнатылып, кернеу құрылғысының функцияларын орындайды. Кронштейнде серпімді жіпті бекітуге және тартуға арналған қондырғылар бар — бір жіпті (монофилярлы) суспензия. Рамка блоктар жүйесі арқылы жіптерге ілінеді. Рамкада зерттелетін бөлікті (үлгіні) бекітуге арналған құрылғы бар.
Бұралмалы тербелістерді қоздыруға арналған құрылғы, ұялары бар диск түрінде және механикалық құлыппен жүзеге асырылады.
Рамканың бастапқы ауытқу бұрышын анықтау үшін бұрыштық шкала бар.
Жақтаудың бұралу тербелістерінің периодын өлшеу үшін оптикалық сенсор орнатылған.
Стендтің ерекшелігі монофилярлы суспензиямен раманың екі жақты бекітілуі болып табылады, ол зерттелетін эксперименталды үлгінің массалар центрінің суспензия осімен сәйкес келмеуінен туындаған соққылардың әсерін айтарлықтай төмендетуі мүмкін.
Өлшеу құрылғысы тербеліс кезеңінің уақытын анықтайды.
