Сипаттама
«Әмбебап сырғымалы конденсатор» демонстрациялық қондырғысы оқу орындарында электростатикалық құбылыстарды көрнекі түрде көрсетуге және жалпақ конденсатордың негізгі қасиеттерін зерттеуге арналған.

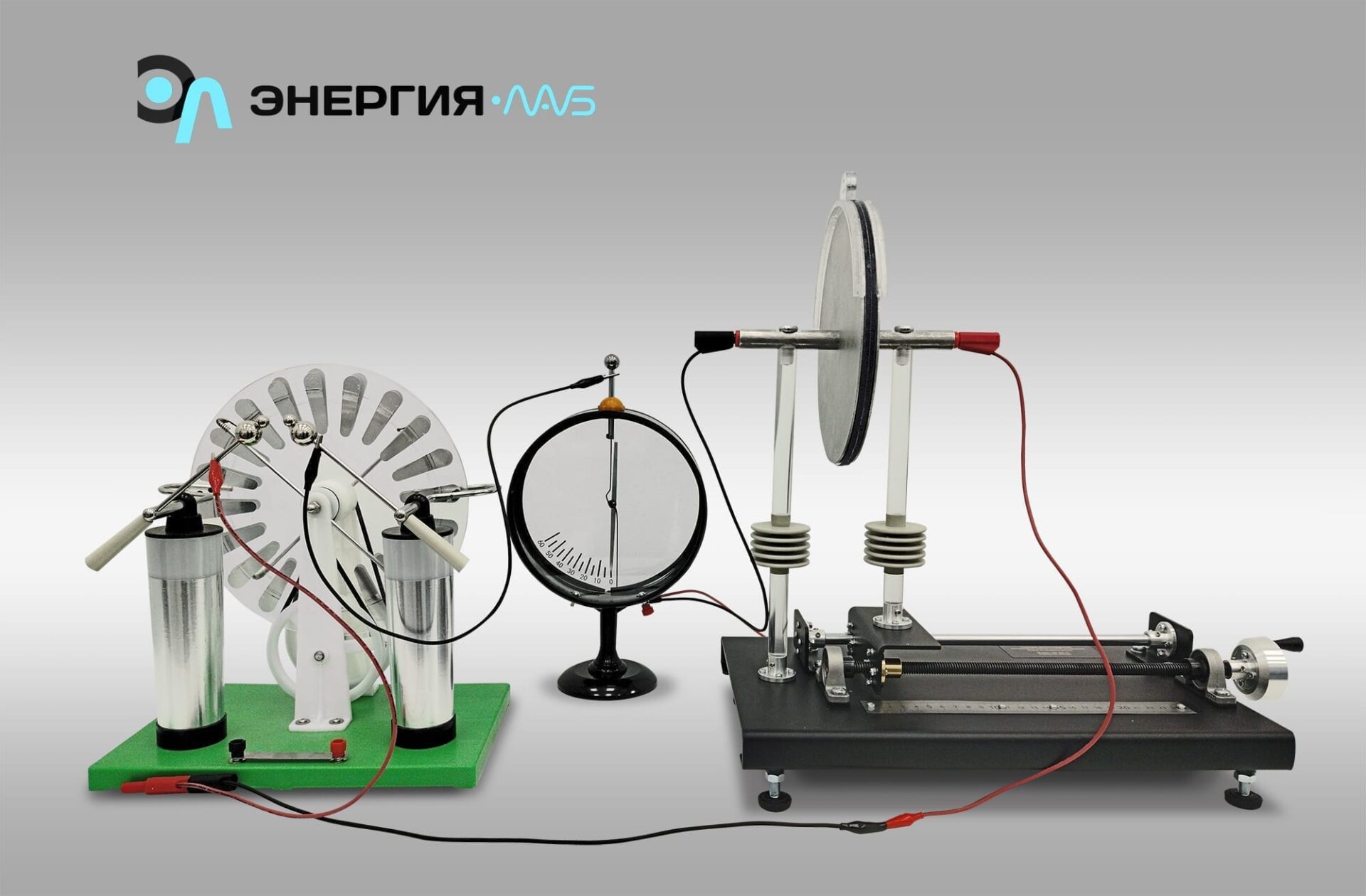

Құрылғы реттелетін аяқтары бар негізге орнатылып, кез келген жұмыс бетінде тұрақты орналастыруды қамтамасыз етеді. Негізгі элемент — оқшаулағыш тіректерге орнатылған екі үлкен дөңгелек металл пластиналардан (пластиналар) тұратын жылжымалы конденсатор. Пластиналар арасындағы қашықтық тұтқасы бар бұрандалы механизм арқылы реттеледі; позиция негіздегі шкала (сызғыш) арқылы бекітіледі.
Пластиналар электрофор машинасына және электрскопқа қосу үшін терминалдары бар сымдармен қамтамасыз етілген. Пластиналардың астындағы изоляторлар мен диэлектрлік аралық бөліктер негізден сенімді оқшаулауды қамтамасыз етеді.
Өлшем бірлігі электроскоппен — градуирленген шкаласы бар электростатикалық өріс индикаторымен ұсынылған. Құрылғының ішінде көрсеткі бар металл штанга өріске әсер етіп, визуализацияға мүмкіндік береді:
— пластиналар арасындағы өрістің болуы және қарқындылығы;
— пластиналар арасындағы қашықтықты реттеу немесе диэлектрикті енгізу кезінде өрістің өзгеруі.
Қондырғы зерттеуге көмектеседі:
— электр сыйымдылығының пластиналар арасындағы қашықтыққа тәуелділігі;
— сыйымдылыққа диэлектрлік өтімділіктің әсері;
— электростатикалық әсер (қашықтықтағы заряд индукциясы).
