Сипаттама

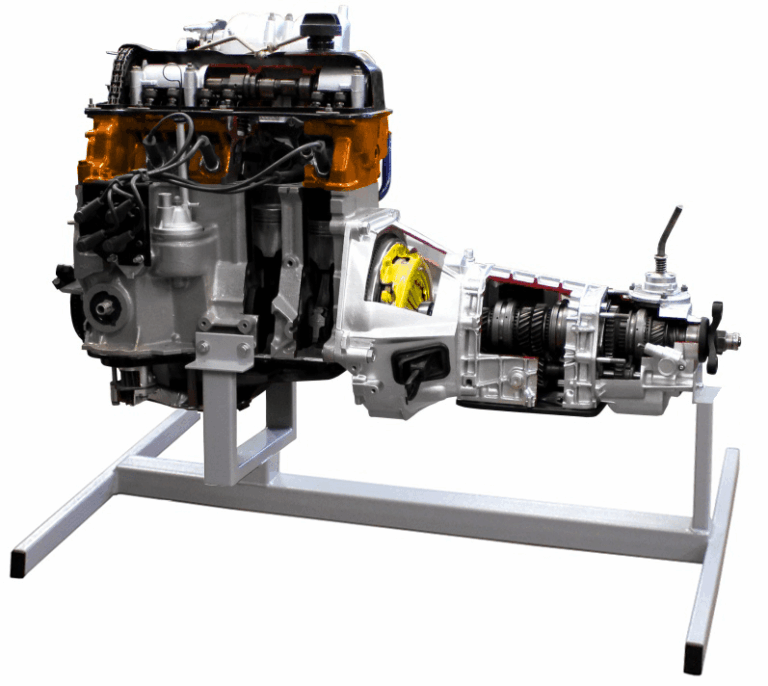

Стенд қаңқаға орнатылған, бөлінген еденге орнатылған қозғалтқыш құрылымы түрінде жасалған және бір топ студенттерге ВАЗ қозғалтқышын мысал ретінде пайдалана отырып, алдыңғы жетекті жеңіл автомобильдің қуат блогының мақсатын, құрамын, конструкциялық ерекшеліктерін және жұмыс принципін зерттеуге мүмкіндік береді.
Стенд мыналарды қамтиды:
8-клапанды поршеньді төрт тактілі бензин қозғалтқышы (ICE), карбюраторлы отынмен қамтамасыз ету жүйесі бар
қондырмалар мен электр жабдықтары
ілінісу механизмі
§N қозғалтқыштың жетек механизмі §§LB_NR§L§§N иінді білік, жұмыс кезінде оның элементтерінің қозғалысын имитациялайтын
қондырғының сенімді орнатылуын, орнықтылығын, бояу жабыны бар прокаттан жасалған қондырғының барлық бөліктеріне қол жеткізуді қамтамасыз ететін стенд.
Қондырғыны құрастыру тәртібі көрсетілген құрамдас бөліктердің конструкциясына және қозғалтқышты, ілінісу механизмін, беріліс қорабын және пайдаланылатын көлік құралын өндірушінің талаптарына сәйкес келеді;
Стенд демонстрациялық үлгі түрінде жасалған және сериялық шығарылатын ВАЗ жеңіл автомобильдерінің стандартты құрамдас базасын (ICE, ілініс механизмі және қолмен беріліс қорабы) пайдалана отырып құрастырылған.
Қондырғыны құрайтын жеке элементтер (іштен жану қозғалтқышы, ілініс механизмі және беріліс қорабы) олардың конструкциясының ерекшеліктерін айқындық пен түсінуді қамтамасыз ету үшін толығымен немесе ішінара кесілген.
