Сипаттама

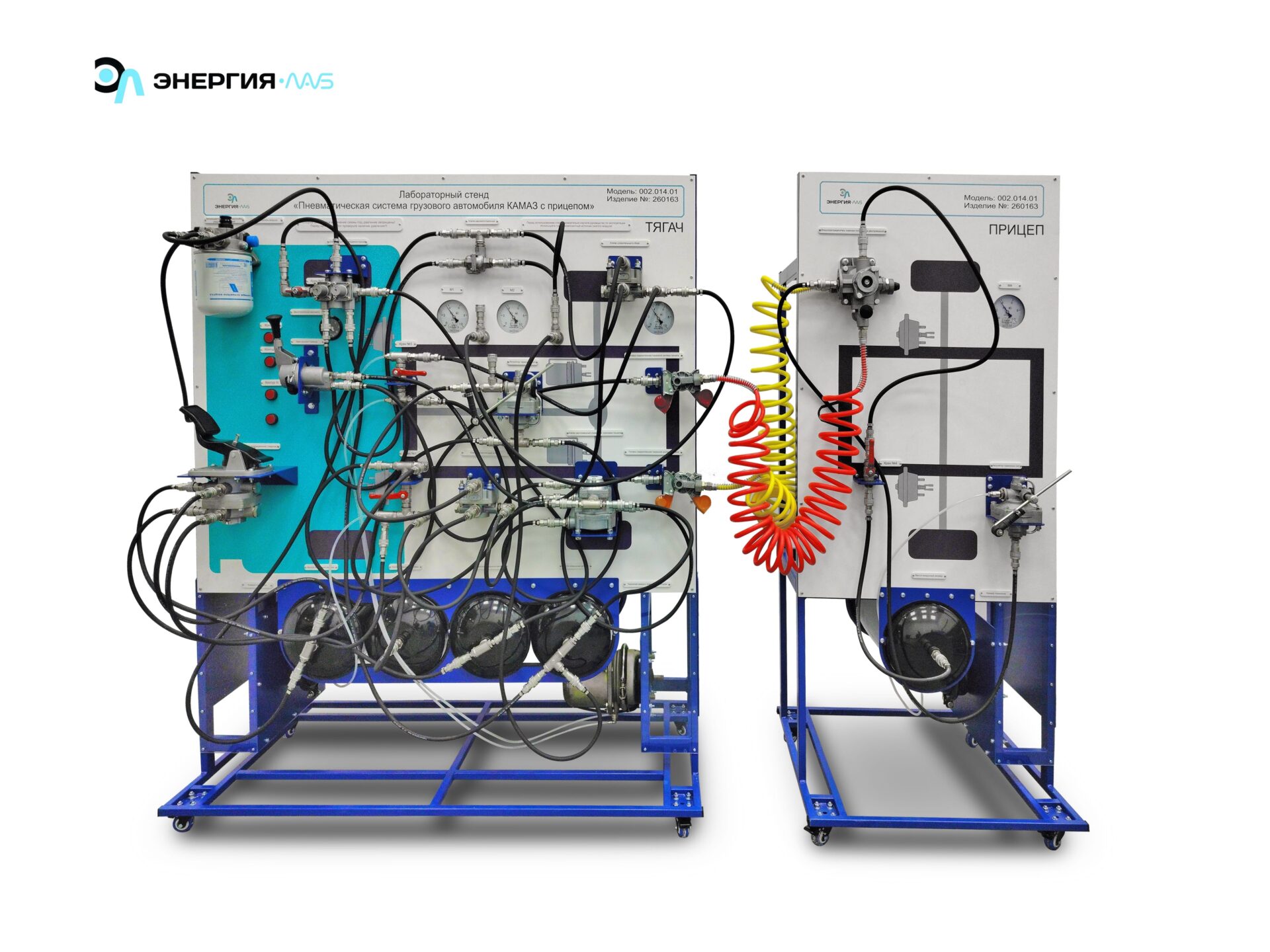

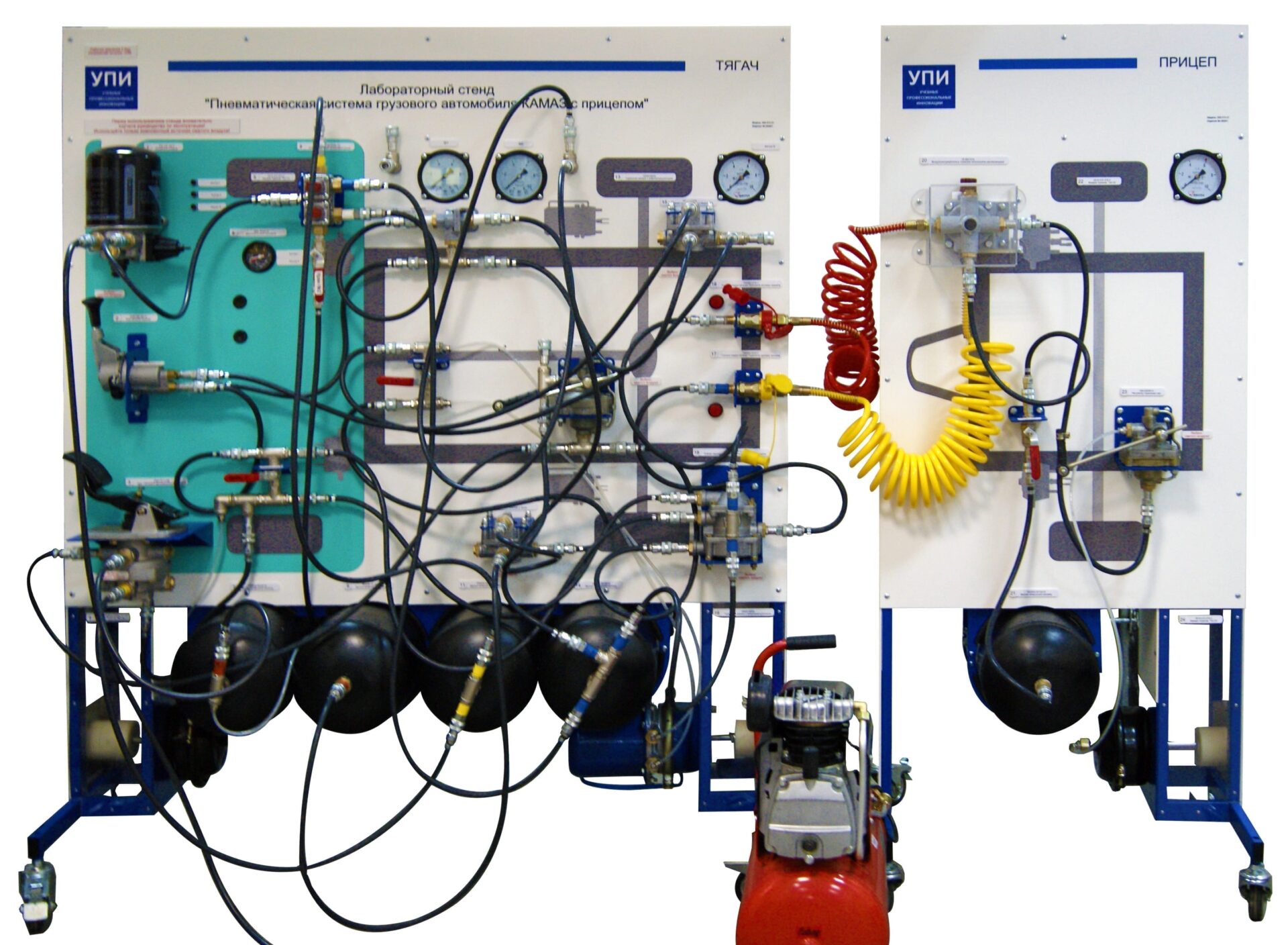

Зертханалық стенд КамАЗ көлігінің мысалында тіркемесі бар жүк көлігінің пневматикалық жүйесінің конструкциясын зерттеуге арналған. Стенд жылдам босатылатын муфталары бар пневматикалық шлангтарды пайдалана отырып, пневматикалық тізбектерді құрастыру бойынша практикалық дағдыларды алуға мүмкіндік береді.
Стенд бекітілген доңғалақ тіректеріне орнатылған және ABS пластикалық панельдерімен жабылған екі жылжымалы дәнекерленген жақтаудан тұрады.
Рамалардың алдыңғы панельдерінде, сондай-ақ рамалардың өзінде трактор мен тіркеменің пневматикалық жүйесінің бөлігі болып табылатын типтік қосалқы бөлшектер бар. Тізбекті құрастыруды және кейбір типтік ақауларды модельдеуді қамтамасыз ету үшін қосымша фитингтер мен өшіру клапандары да орнатылған.
Тізбекті қабылдағыштардағы қысым манометрлер арқылы көрсетіледі. Тіркеме қабылдағышындағы қысым тіркеме жақтауының алдыңғы панелінде орналасқан манометрмен көрсетіледі. Қабылдағыштарда қысымның болуын тексеру үшін қабылдағыштарда орнатылған конденсатты ағызу клапандарын пайдалануға болады.
Тежеу камералары рамалардың төменгі бөліктерінде орналасқан. Диаграмманы жеңілдету үшін бойлық оське қатысты трактор мен тіркеменің бір жағының тежегіш камералары ғана орналасқан. Камералардың пневматикалық жүйеге нақты қосылуы тұрақты түрде жүзеге асырылады.
