Сипаттама

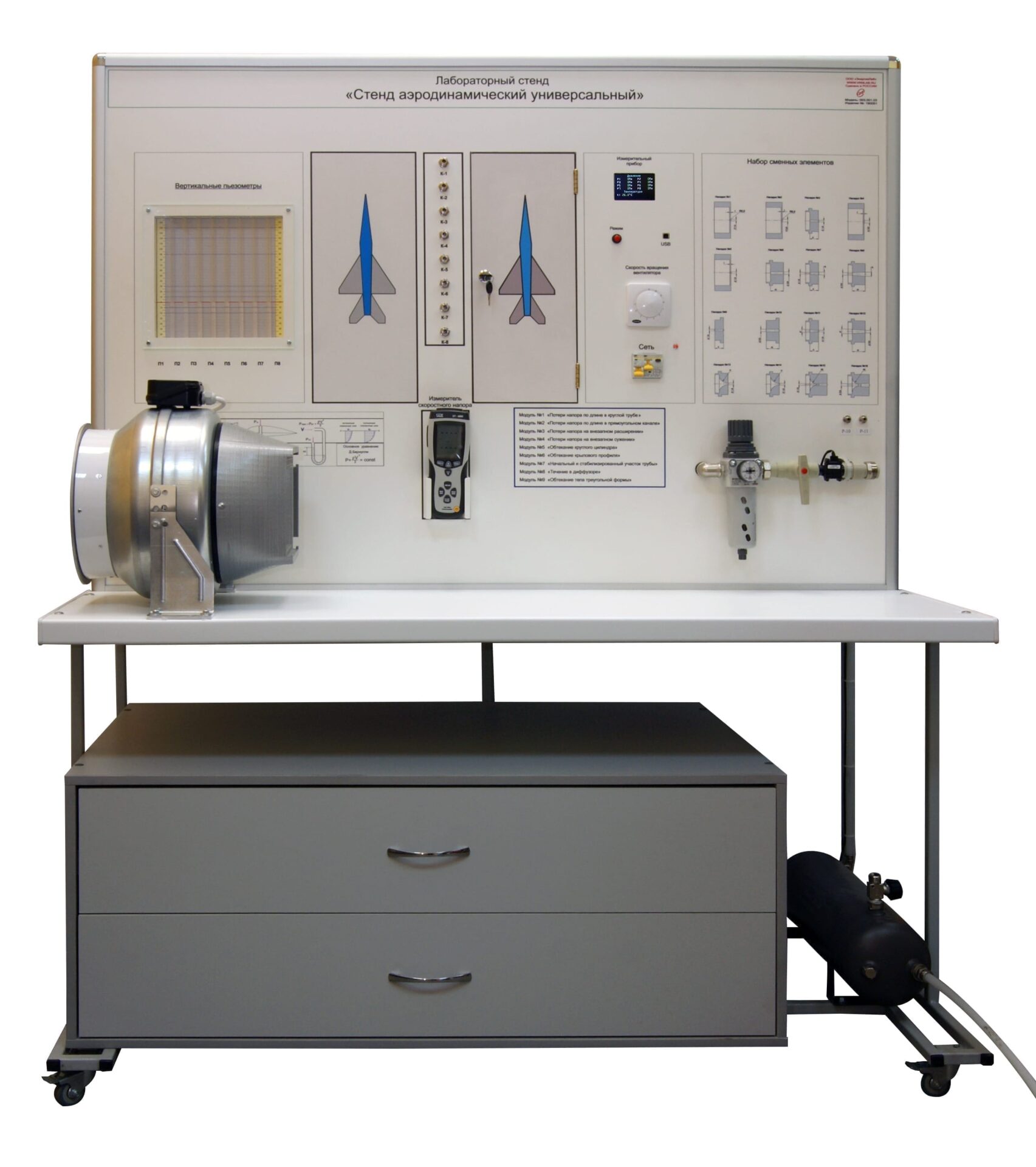

Аэродинамикалық әмбебап стенд кеңістіктегі ауа ағынын зерттеуге арналған; ағыс құрылымдары және ағындарда болатын аэродинамикалық құбылыстардың сипаты; негізгі аэродинамикалық параметрлерді өлшеу әдістері мен құралдарын зерттеу, оларды өлшеу және олардың арасындағы байланысты орнату. Стенд саңылаулар мен саптамалардан ауаның шығу процесін зерттеуді қамтамасыз етеді.
Стендтің жұмыс принципі әртүрлі конфигурациялы модульдер арқылы өтетін ауа ағынының құрылымын өзгертуге және аэродинамикалық параметрлерді есептеу және тәжірибе арқылы анықтауға негізделген.
Жинақ ауа ағыны мен қысымын өлшеуге мүмкіндік беретін аэродинамикалық жүйе болып табылады:
1. Зертханалық жабдық жинағы тоғыз ауыстырылатын модульден, ауыстырылатын саптамалардан тұрады, әртүрлі ауа ағындары мен саңылаулардан шығуды зерттеуге мүмкіндік береді.
2. Рама құрылымы ауыстырылатын блоктарды орналастыруға арналған орыны бар дөңгелектерде кесте түрінде жасалған.
3. Стенд дизайны: деректерді қолмен шығару басқару блогының алдыңғы панелінде 320×480 пиксел рұқсаты бар 3,5 дюймдік диагональды түсті LCDTFT дисплейде жүзеге асырылады. Қысымды өлшеу үшін сұйық аккумулятор пьезометрі де қолданылады.
4. Микропроцессорлық жүйе стендтік модульдерді басқаруға, компьютермен байланысуға, мәліметтерді жинауға және өңдеуге арналған. Жүйе ARM архитектурасы бар 32-биттік микроконтроллерге негізделген.
Ауыстыру модульдері:
1 «Дөңгелек құбырдағы ұзындық бойынша қысымның жоғалуы».
2 «Тік бұрышты арнадағы ұзындық бойынша қысымның жоғалуы».
3 «Кенет кеңеюге байланысты қысымның жоғалуы».
4 «Кенеттен жиырылу салдарынан болатын қысымның жоғалуы».
5 «Дөңгелек цилиндрді айналып өту».
6 «Қанат профилінің айналасында ағын».
7 «Бастапқы және тұрақтандырылған құбыр бөлімі».
8 «Диффузордағы ағын».
9 «Үшбұрышты денені айналып өту».
Ауыстыру элементтері:
«Өткір жиегі бар тесік».
«Шегі дөңгелектелген тесік».
«Ішкі цилиндрлік саптама».
«Сыртқы цилиндрлік саптама».
«Коноидты саптама».
«Конусты конвергентті саптама»
«Конусты дивергентті саптама»
Әртүрлі секциялардың екі қосымша қанат профилі.
