Сипаттама
Зертханалық стенд зертханалық жағдайларда кеуекті ортадағы сүзу процесін эксперименттік зерттеуге арналған. Сүзу науасы сұйықтық динамикасын зерттеу процесін жеңілдетеді және визуалды зертханалық жұмыстарды жүргізуге мүмкіндік береді.

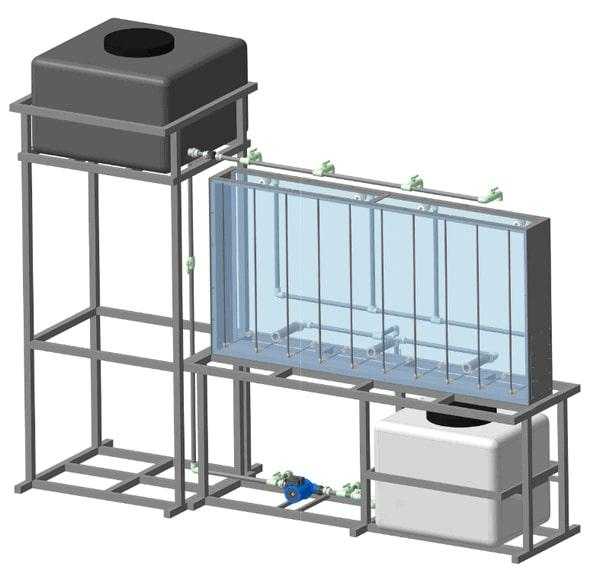

Рамаға гидравликалық науа орнатылған. Науаның жақтауы тот баспайтын болаттан жасалған; гидравликалық процестерді елестету үшін науаның алдыңғы және артқы қабырғалары мөлдір плексигластан жасалған; координат осі алдыңғы қабырғада орналасқан. Негіздің бүйір жиектерінде науаға қызмет көрсетуге арналған технологиялық люктер бар.
Гидравликалық науаның ішінде үш аралық тетік орнатылған, оған мөлдір қалқалар және дренаждық парақ түріндегі екі қада қабырғаларын орналастыруға болады (дренаж парағы тіреуішпен бірге жеткізіледі).
Алдыңғы қабырғада 10 пьезометр бар, пьезометрлерге құм түспеуі үшін әрбір түтік геотекстильге орналастырылған. Науаға үш оқу түтігі орнатылған, ол геотекстильге оралған диаметрі 50 мм болатын пластикалық перфорацияланған құбыр. Барлық пьезометрлер мен дренаждық түтіктер бір құбырға қосылып, стендтің төменгі оң жақ бөлігінде орналасқан технологиялық резервуарға шығарылады. Жоғары дәлдіктегі су есептегіші жалпы дренаждық құбырларда орналасқан. Қабырғалар арқылы судың ағып кетуіне жол бермеу үшін науа тесіктермен жабдықталған. Саңылаулар технологиялық резервуарға құбыр арқылы қосылады. Өшіру клапандары бүкіл гидравликалық жүйеде орналасқан.
