Сипаттама

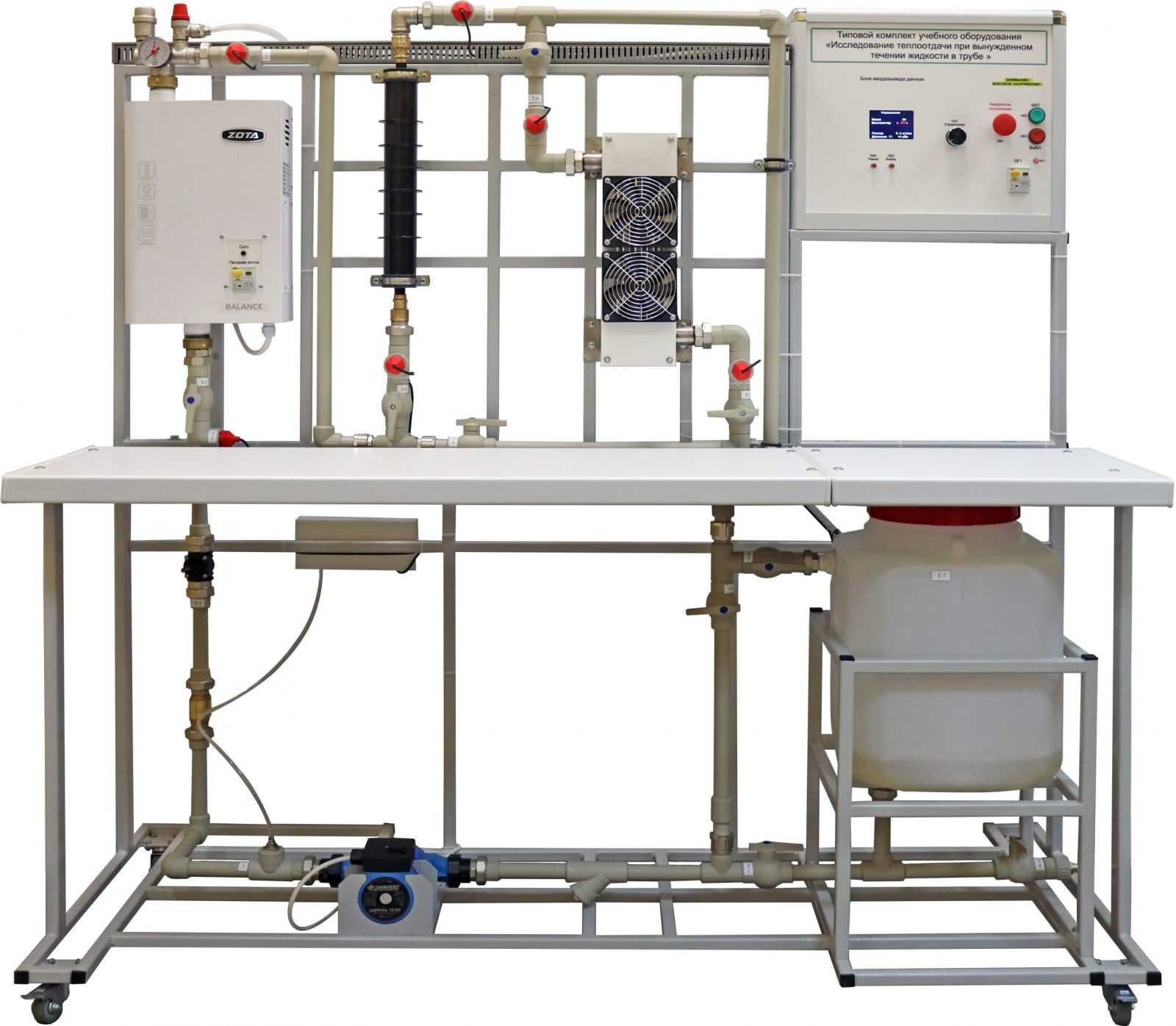

Оқу жабдықтарының жиынтығы табиғи конвекция жағдайында суыған кезде құбырдағы сұйықтықтың мәжбүрлі ағыны кезінде жылу алмасуды зерттеу бойынша зертханалық және тәжірибелік сабақтар циклін өткізуге арналған.
Жиын едендік конструкцияда жасалған және полимерлі бояумен құбырлы болат профильден жасалған тіреуіш жақтаудан тұрады.
Сынақ үлгілері рамалық негізде үстелдің үстіңгі тақтайына орнатылып, тірек басқару блогы орнатылған.
Стендтің гидравликалық жүйесі полипропилен құбырынан жасалған. Жүйедегі судың қозғалысы стендтің төменгі бөлігінде орналасқан айналым сорғысының көмегімен жүзеге асырылады. Су электр су жылытқышы арқылы жылытылады. Қыздырғыш автоматты және қолмен режимде басқарылады. Қыздырғыштың суы зерттелетін элементтерге түседі.
Сыртқы еркін конвекциясы бар құбырдағы сұйықтық ағынын зерттеу тік орналасқан құбыр өткізгіште жүргізіледі. Секция қабырғасының қалыңдығы 1,5 мм және ұзындығы 300 мм диаметрі 54 мм мыс құбыры түрінде жасалған.
Құбырлар шоғырының айналасындағы көлденең ағын кезіндегі конвективтік жылу алмасуды зерттеу 2-суретте көрсетілген жылу алмастырғышта жүргізіледі. Мәжбүрлі конвекция жылу алмастырғышқа орнатылған желдеткіштердің көмегімен жүзеге асырылады.
Тұғырға орнатылған сенсорлар өлшеу жүйесіне қосылған.
