Сипаттама

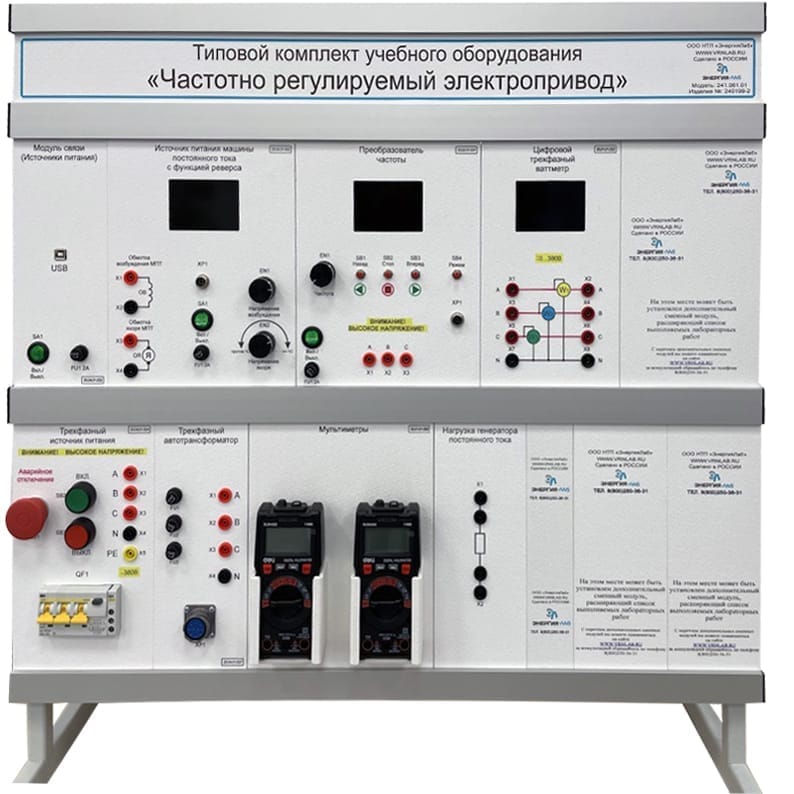

«Айнымалы жиілікті электр жетегі» оқу жабдықтарының жиынтығы (бұдан әрі – стенд) бастауыш кәсіптік, орта кәсіптік және жоғары кәсіптік білім беру ұйымдарында зертханалық және практикалық сабақтарды өткізуге, негізгі және терең кәсіби білім мен дағдыларды алуға арналған.
Техникалық талаптар
«Айнымалы жиілікті электр жетегі» стенді жұмыс үстелі нұсқасында жасалған: орнатылған модульдері бар тіректер Тұтынушының үстелінде орнатылған
Модульдердің дизайны сыртқы модульдер мен өлшеу құралдарын қосу мүмкіндігін қамтамасыз етеді.
Компьютер нұсқасы: ноутбук және бағдарламалық қамтамасыз ету қолжетімді.
Мазмұны
1. Модульдерді орнатуға арналған тірек — 1 дана.
Мақсаты
Модульдерді орнатуға арналған тірек зертханалық және практикалық жұмыстарға арналған модульдерді орнатуға және бекітуге арналған.
Техникалық талаптар
Модульдерді орнатуға арналған сөре RAL 7035 ұнтақ бояуымен қапталған 20×20×2 металл профилінен жасалған жиналмалы құрылым болып табылады. Тірекке анодталған алюминий профильдерінен жасалған бағыттағыштар бекітіледі.
Модульдер бағыттағыштарда орнатылған.
2. Электр машинасының блогы – 1 дана.
Мақсаты
Электр машинасының қондырғысы электр машиналарының көмегімен зертханалық және практикалық жұмыстарды орындауға арналған.
Техникалық талаптар
Электр машина қондырғысының негізі лакпен қорғайтын ұнтақ бояумен қапталған және резеңкеленген тіректермен жабдықталған қалыңдығы 5 мм металл платформа болып табылады.
Электр машиналары негізге бекітілген:
— тұрақты ток машинасы.
— тиін торлы роторы бар асинхронды қозғалтқыш.
Әрбір электр машинасы қорғалған розеткалары бар контактілі панельмен жабдықталған. Байланыс панелі ABS пластиктен жасалған, ал ондағы жазулар мен белгілер полиуретанды мөлдір жабыны бар түрлі-түсті УК термиялық басып шығару арқылы жасалған.
Электр машиналарының біліктері бір-бірімен дірілді басатын муфта арқылы қосылады.
Фотоэлектрлік датчиктен, электронды тақтадан және оптикалық дискіден тұратын импульстік жылдамдық датчигі электр машиналарымен бір білікке орнатылған.
Электр машинасының қондырғысы механикалық тежеу құрылғысымен жабдықталған, ол мыналардан тұрады: тежегіш дискі, тежегіш төсемдер және негізге дәнекерленген металл кронштейнге орнатылған кабельмен басқарылатын тұтқа.
Электр машиналарының біліктерінің, тежегіш пен оптикалық дискілердің түйіскен жері акрил материалынан жасалған мөлдір кірістірумен ABS пластиктен жасалған қаптамамен қорғалған. Корпус диаметрі 10 мм-ден асатын дискілердің айналу аймағына бөгде заттардың түсуіне жол бермейді.
Электр машинасының блогы оны қорғаныс жерге тұйықтау шинасына қосу үшін қорғаныс өткізгішімен жабдықталған.
3. Ноутбук – 1 дана.
Мақсаты
Ноутбук тірек модульдерін басқаруға, өлшеу нәтижелерін аспаптармен және осциллографпен көрсетуге арналған.
4. Модульдер жинағы – 1 дана.
Мақсаты
Модульдер зертханалық және практикалық жұмыстарды орындауға арналған болуы керек.
Техникалық талаптар
Модуль корпустары пластмассадан, қалыңдығы 4 мм-ден аспайтын, ақ түсті болуы керек, бұл корпус бұзылған жағдайда электр тогының соғу ықтималдығын азайтады.
Модуль панелдеріндегі жазулар, диаграммалар және белгілеулер түрлі-түсті басып шығару арқылы жасалуы керек.
4.1 «Бір фазалы электрмен жабдықтау» модулі – 1 дана.
Мақсаты
«Бір фазалы қоректендіру көзі 220 В» модулі 220 В бір фазалы кернеуді енгізуге, тірек элементтеріндегі қысқа тұйықталудан қорғауға, сондай-ақ стендтің жеке модульдерін қоректендіру кернеуіне арналған.
Техникалық сипаттамалар
Бір фазалы желіден қуат көзі,
кернеу, V
жиілігі, Гц
§
§§§20
Шығу кернеуі, V 220
Жиілік, Гц 50
Номиналды ток жүктемесі, A § 16
§§MTS (Өлшемі
§MMS), 150×260
Техникалық талаптар
Модуль артқы жағындағы қуат көзіне қосылған, 220 В, 50 Гц 2 типті IEC3 2 қосқышы арқылы қосылған. Коннекторлар Шығу 220 В, 50 Гц, IEC 320 C13 түрі, стендтің жеке модульдерін кернеумен қамтамасыз етуге арналған.
Модуль қуаты алдыңғы панельде орналасқан дифференциалды ажыратқыш арқылы қосылады. Модуль кірісінде кернеудің болуы жарық диодты көмегімен көрсетіледі.
Модульдің алдыңғы панелінде шығыс қосқыштарға қуат беретін контакторды басқаруға арналған түйме бағанасы бар. Пост түймелерден тұрады: қосу, өшіру. және өшірілген позицияны құлыптаумен авариялық өшіру түймелері.
Шығу кернеуі диаметрі 4 мм болатын ZP сериясының BANANA типті қосқыштарынан алынады.
4.2 «Байланыс модулі (қуат көзі)» модулі — 1 дана.
Мақсаты
«Байланыс модулі (қуат көзі)» модулі деректерді жинауға және компьютерге жіберуге, модульдерді қашықтан басқаруға және микропроцессорлық басқару жүйелерін төмен вольтты қоректендіруге арналған.
Техникалық сипаттамалары
Бір фазалы желіден қуат көзі,
кернеу, V
жиілік, Гц
§§2_NN§§§ §§2_NN§§5
Шығыс кернеуі, V 15
Компьютер қосылымы интерфейсі USB
Өлшемдері (L×H), мм 100×260 §§§§§§Техникалық талаптар
Модуль артқы жағындағы қуат көзіне 220 В, 50 Гц, IEC типті 320 C14 қосқышы арқылы қосылған. Қуат алдыңғы панельде орналасқан қосқыш арқылы қосылады/өшіріледі.
Қалыпты емес және төтенше жағдайлардан қорғау модульдің алдыңғы панеліндегі ұстағышпен бекітілген 2 А номиналды жұмыс тогы бар сақтандырғыш арқылы жүзеге асырылады.
Модуль компьютерге USB-B қосқышы арқылы қосылған.
Деректерді беру және компьютерден басқару пәрмендерін алу USB интерфейсі арқылы жүзеге асады.
Модульдің артқы жағында: іргелес модульдерді қосуға арналған IDC-10 типті 2 қосқыш және диаметрі 50 мм желдеткіш пен қорғаныс торынан тұратын белсенді салқындату жүйесі бар.
Мәліметтерді жинау және қосылған модульдерді басқару RS485 интерфейсі арқылы жүзеге асырылады. ELAB немесе ұқсас бағдарламалық жасақтама пакеті мен аппараттық құрал арасындағы байланыс әмбебап LCPE протоколы (LAB Communication Protocol Engineering) арқылы жүзеге асырылады.
4.3 «Жиілікті түрлендіргіш» модулі – 1 дана.
Мақсаты
«Жиілікті түрлендіргіш» модулі үш фазалы синхронды қозғалтқыштың айналу жылдамдығын жоғары тиімді басқаруға арналған.
4.4 «Тұрақты ток машинасының кері функциясы бар қоректену» модулі — 1 дана.
Мақсаты
«Кері функциясы бар тұрақты ток машинасының қуат көзі» модулі тұрақты ток машиналарын қуаттандыруға және басқаруға арналған.
4.5 «Цифрлық үш фазалы ваттметр 380В» модулі – 1 дана.
Мақсаты
«Сандық үш фазалы ваттметр 380В» модулі токты, кернеуді, қуат коэффициентін, белсенді, реактивті және көрінетін қуатты өлшеуге арналған.
Техникалық сипаттамалар
Кернеуді өлшеу диапазоны, V 0…380
Токты өлшеу диапазоны, A 0…3 mm§§Lssion (Dizi TSYM_NN§§§ 0…3 mm§LBs), 150×260
Техникалық мүмкіндіктер
Модуль IDC типті қосқыштар арқылы қоректенеді – 10, корпустың артқы жағында орналасқан және көрші модульдерді қосуға арналған.
Алдыңғы панельде электр тізбектерін механикалық қосуға және ажыратуға арналған диаметрі 4 мм болатын ZP сериясының BANANA типті қосқыштары бар.
Өлшенген шамалардың мәндері түрлі-түсті LCD TFT дисплейінде, диагональ бойынша 3,5 дюймдік 320×480 пиксел рұқсатымен кесте түрінде көрсетіледі.
Деректерді жіберу RS485 интерфейсі арқылы жүзеге асырылады. ELAB немесе ұқсас бағдарламалық жасақтама пакеті мен аппараттық құрал арасындағы байланыс әмбебап LCPE протоколы (LAB Communication Protocol Engineering) арқылы жүзеге асырылады.
