Сипаттама
Интерактивті оқу стенді автоматты өрт дабылы жүйесінің (ӨҚҚ) құрылымдық схемасын, жұмыс алгоритмдерін және жұмыс істеу принциптерін нақты көрсетуге арналған. Стенд әртүрлі апаттық және күту сценарийлерінде детекторлардан басқару және ескерту құрылғыларына сигналдардың өту логикасын визуализациялауға мүмкіндік береді.
Сипаттама
• Стенд үш өлшемді элементтері бар топсалы панель («планшет») түрінде жасалған.
• Тірек қаңқасы мен корпусы құрылымдық қаттылықты қамтамасыз ететін алюминий профилінен жасалған.

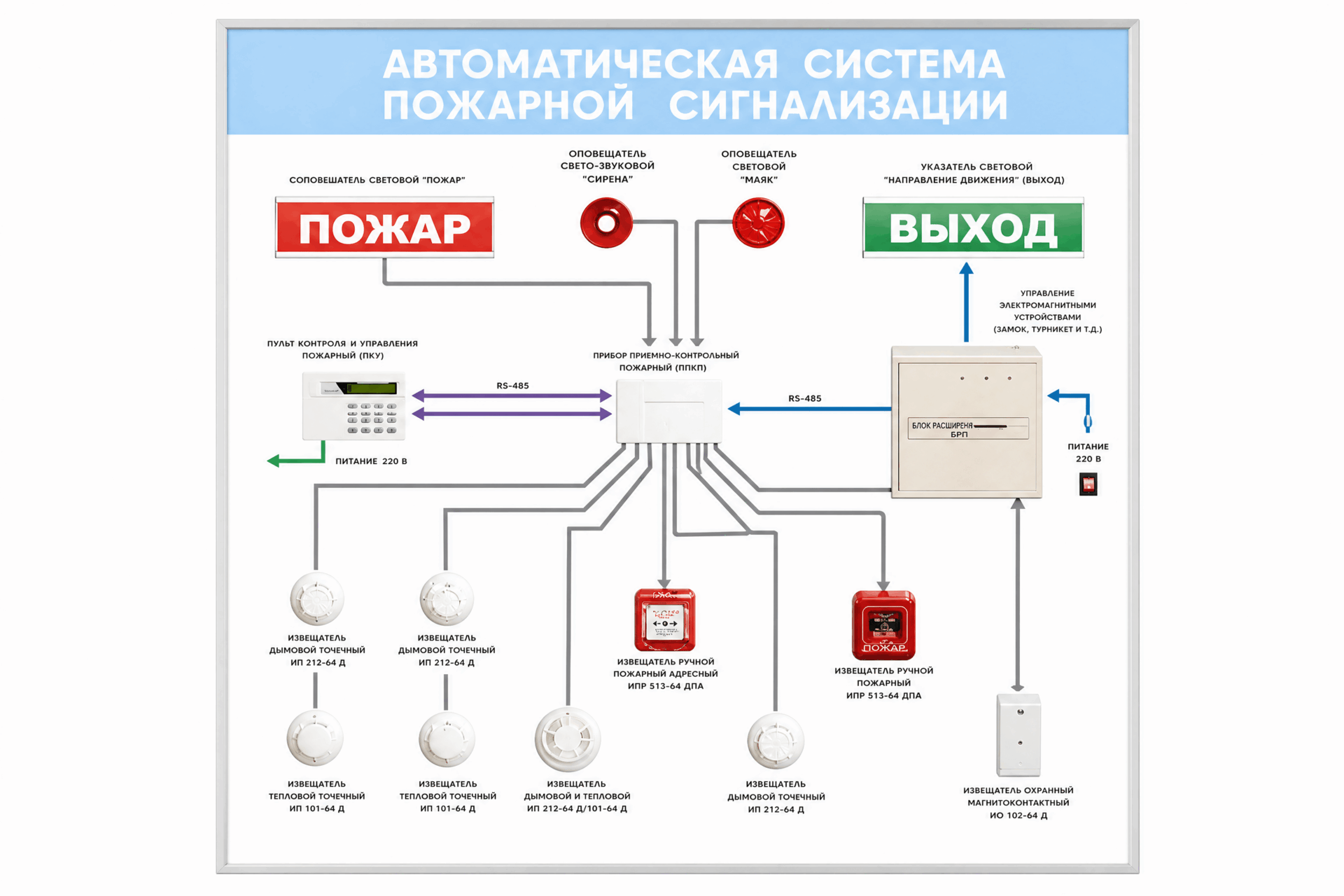

• Алдыңғы бөлігі қосылымдардың блок-схемасын көрсететін толық түсті басып шығарылатын ақпараттық панель болып табылады.
• Стенд тік бетке (қабырғаға) сенімді орнату үшін бекіту элементтерімен жабдықталған.
• Корпустың ішінде дисплей мен дыбыс сценарийлерінің жұмысын қамтамасыз ететін электрондық басқару тақтасы, қуат көздері мен коммутациялық элементтер бар.
Алдыңғы панельде көрнекі үлгі ретінде қолданылатын өрт дабылы жүйесінің сериялық құрылғыларының нақты үлгілері бар. Құрылғылар нақты өрт дабылының цикліне қосылмаған және қауіпсіздік функцияларын орындамайды. Олардың корпустары интегралды жарықдиодты дисплей мен стендтің дыбыс шығарғыштары үшін бекіту элементтері ретінде пайдаланылады. Демонстрациялық сценарийлер магниттік көрсеткіш арқылы контактісіз басқарылады. Магниттік сезімтал сенсорлар тізбектің негізгі элементтері орналасқан жерлерде орнатылады. Магниттік меңзерді сенсорға әкелгенде, сәйкес бағдарламалық құрал сценарийі іске қосылады.
